差速器配套传动链轮结构设计

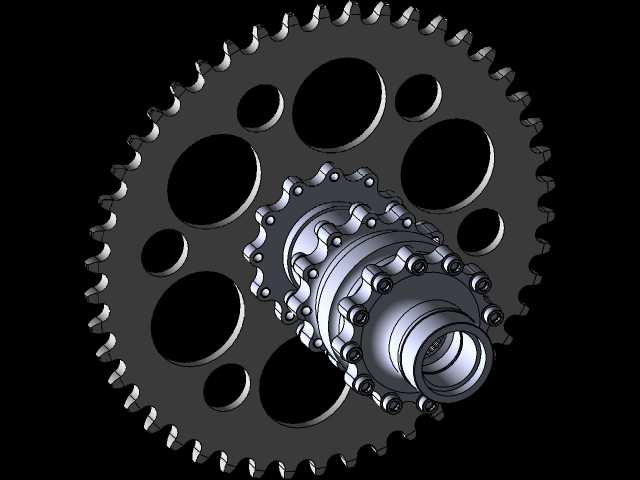

　　保证和链条啮合时的接触应力均匀，避免出现跳齿、咬链的情况。辐板上开设了多组大小不一的减重孔，这些孔的位置不是随意排布的，是在完成齿根弯曲强度、轮体扭转刚度校核之后，在应力富余的区域去除材料，既降低了整个回转部件的转动惯量，让差速器输入端的响应更灵敏，也能在链轮高速回转时减少风阻，同时给装配操作留出足够的扳手空间，方便差速器端盖固定螺栓的拆装。链轮和差速器壳体的连接采用了止口定位加周向螺栓固定的结构，止口的配合公差选在过渡配合区间，既保证装配时的同轴度，避免链轮回转时出现径向跳动，也不会因为配合过紧导致拆装困难。周向布置的固定螺栓数量是结合链轮传递的最大扭矩计算得出的，每个螺栓的预紧力都按照摩擦型传力的要求设定，在动力传动系统的布局里，链轮和差速器的组合是轮式动力设备传动链里常见的配置，这类链轮的设计直接关联动力传递的平顺性与负载耐受能力，很多入门级的传动结构练习都会从这类组合件入手，梳理动力分流与扭矩传递的逻辑。日常接触的小型非道路轮式设备、教学演示用传动台架里，这类配套差速器的链轮承担着把上游输入扭矩传递到差速器壳体，再由差速器把动力分配到两侧输出轴的作用，和常规单独使用的传动链轮不同，它的安装基准完全依附于差速器的输入端法兰，所有形位公差都要和差速器的装配基准对齐，不能按照独立链轮的公差逻辑来设定。从结构上看，这个链轮采用了大直径辐板式设计，轮缘部分均匀分布标准传动齿，齿形按照短节距精密滚子链的啮合参数设计，

　　保证在冲击负载下不会出现连接松动、链轮和差速器壳体之间产生相对转动的问题。设计这类部件的时候，首先要明确整个传动链的工况边界：输入端的最大输入扭矩、链条的型号与节距、差速器输入端的安装法兰尺寸、整个传动系统允许的径向安装空间，这些参数是所有结构设计的前提。齿形设计阶段要注意齿顶圆、齿根圆的尺寸公差，还有齿面的硬度要求，因为链轮和链条啮合过程中齿面会存在滑动摩擦，要是齿面硬度不足，长期运行后会出现过度磨损，导致传动间隙变大、产生异响。辐板部分的厚度要结合扭转刚度计算，不能因为开了减重孔就导致轮体在满负载下出现扭转变形，要是辐板刚度不足，链轮运转时会出现端面跳动，加剧链条的侧向磨损，甚至出现链条脱轨的故障。安装边界上，

　　这个链轮的轴向定位面和差速器轴承的定位端面要保留足够的间隙，避免链轮运转时的轴向窜动碰到轴承端盖；链轮的齿顶圆直径要和周边的车架、护罩结构保留至少10mm以上的安全间隙，防止设备运行过程中因为机架变形导致链轮和周边结构发生剐蹭。另外，链轮的齿部加工要保证周节累积误差在允许范围内，不然高速运转时会产生周期性的传动冲击，不仅会产生噪音，还会把冲击载荷传递到差速器内部的行星齿轮结构，加速差速器内部零件的疲劳损坏。很多新手在做这类结构设计的时候，容易只关注链轮本身的强度，忽略和差速器装配后的整体动平衡要求，实际上这个链轮是和差速器壳体连在一起做高速回转的，设计时就要在辐板上预留动平衡去重的位置，方便装配完成后做整体动平衡校正，

　　把回转部件的不平衡量控制在允许范围内，减少设备运行时的振动。还有减重孔的边缘要做倒圆角处理，避免应力集中，因为链轮在传递扭矩的时候，辐板上开孔的边缘是应力集中的区域，如果是直角边缘，长期受交变载荷作用容易产生疲劳裂纹，导致链轮断裂失效。和普通的传动链轮不一样，这个链轮因为直接和差速器集成安装，它的轴向尺寸受到差速器输入端布局的严格限制，不能为了提升强度就盲目增加轮毂的长度，要在有限的轴向空间里合理分配轮毂配合长度、螺栓连接的空间，保证连接强度足够的同时，不会和差速器的其他部件产生干涉。在实际应用场景里，这类结构常见于小型工程设备、教学实验用传动装置、轻型特种车辆的传动系统，它的可靠性直接影响整个动力传递链路的稳定性，设计过程中每一处尺寸的设定、每一个结构的取舍，都要结合实际的负载工况、装配维护需求来确定，不能照搬标准链轮的设计参数，必须匹配配套差速器的安装接口和整个传动系统的性能要求。
