多腔注塑成型模具结构三维设计

　　这套多腔注塑成型结构，主要面向小尺寸长条类塑料零件的批量注塑生产场景，在日用塑料配件、小型工业塑料结构件的生产车间里，这类模具的应用占比不低，尤其适配一模多件的高效生产需求，能在单模循环周期内完成多件产品的同步成型，大幅降低单件产品的成型能耗与机台占用时长。从实际生产用途来看，这套结构针对的是带轴向定位凸台的细长杆类塑料件，这类零件常见于文具配件、小型家电内部支撑件、消费电子内部绝缘结构件的生产，零件本身壁厚均匀，轴向尺寸远大于径向尺寸，对成型过程中的型芯偏移控制有较高要求，一旦型芯在注塑压力下出现偏斜，成型后的零件就会出现壁厚不均、端部同轴度超差的问题，直接影响后续装配环节的适配性。

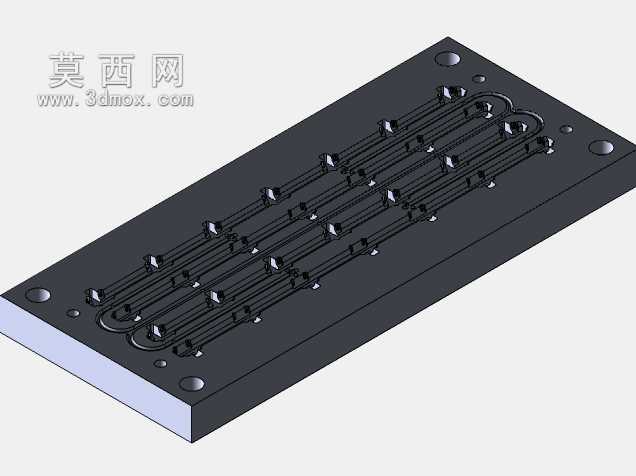

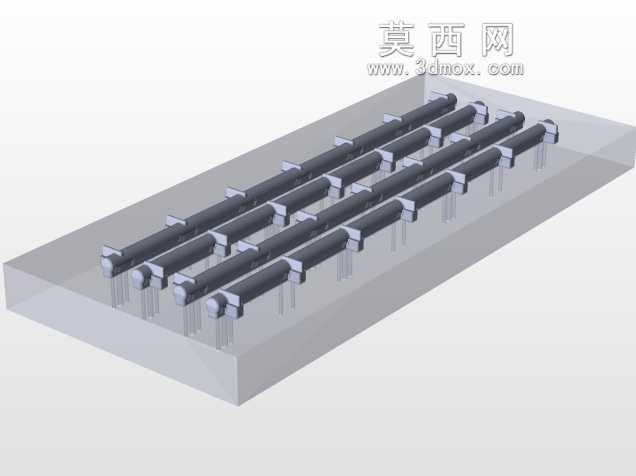

　　设计思路上，这套模具采用了阵列式排布的型腔布局，所有型腔沿模架平面做等间距矩阵排列，进胶点统一设置在零件端部的凸台位置，采用侧浇口进胶的方式，既可以保证熔融塑料填充时的流动路径长度一致，避免不同型腔出现填充不足、飞边、缩痕等成型缺陷，也能在后续浇口切除工序中，让浇口残痕留在零件非装配面上，不影响零件最终的装配精度。冷却水路的排布沿着型腔阵列的间隙做循环布置，进出水接口设置在模架的非操作侧，避免和注塑机的操作空间产生干涉，水路距离型腔壁的距离保持均匀，保证每个型腔的冷却速率一致，减少不同零件成型后的收缩率差异，降低批量生产时的尺寸离散度。

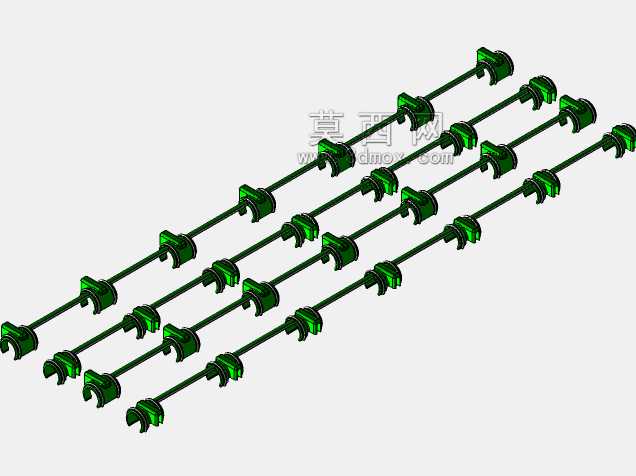

　　从结构细节来看，每个成型工位的型芯都采用了独立定位的安装方式，型芯根部做了定位轴肩，嵌入动模板的定位孔内做过盈配合安装，避免长期生产过程中型芯受注塑压力反复冲击出现松动移位；顶出结构采用顶管顶出的方式，顶管套在型芯外侧，顶出时作用力均匀作用在零件端部的凸台环面上，不会在零件表面留下明显的顶出痕迹，也能避免细长零件顶出时出现顶白、变形的问题。导柱导套设置在模架的四个角位，导套做了储油槽设计，长期开合模过程中可以存储润滑脂，减少导柱导套的磨损，保证动定模合模时的定位精度，避免合模错位导致的型腔啃伤、零件错边问题。

　　外形尺寸与安装边界方面，这套模架采用标准龙记模架的尺寸规格，整体长宽尺寸适配160吨级卧式注塑机的拉杆间距，安装时可以直接通过模架上的压板槽固定在注塑机的动定模安装板上，定位圈尺寸匹配注塑机射嘴的标准定位尺寸，射嘴口和浇口套的对接处做了球面贴合设计，避免注塑过程中出现溢料问题。模具的开模行程设置在合理范围内，保证开模后动定模之间的空间足够取件，同时不会因为开模行程过大导致生产周期拉长；顶出行程刚好能把零件从型芯上完全顶出，预留的安全距离可以避免顶出过程中顶管撞到定模型腔面。排气槽开设在每个型腔的填充末端，深度控制在塑料溢边值以下，既可以排出型腔内的空气，避免零件出现烧焦、缺胶的问题，也不会产生飞边增加后续去毛刺的工作量。

　　实际生产适配性上，这套结构可以适配PP、ABS、PS等多种常用热塑性塑料的成型，只需要根据不同塑料的收缩率调整型芯型腔的尺寸公差，不需要对整体模架结构做改动；模具的易损件都采用了标准化设计，型芯、浇口套、顶管等零件都可以快速更换，减少生产过程中的停机维护时间，对于批量较大的生产订单来说，这类结构的稳定性和维护便捷性，直接决定了生产效率和产品良率的上限。
