对夹式蝶形流体控制阀三维结构设计

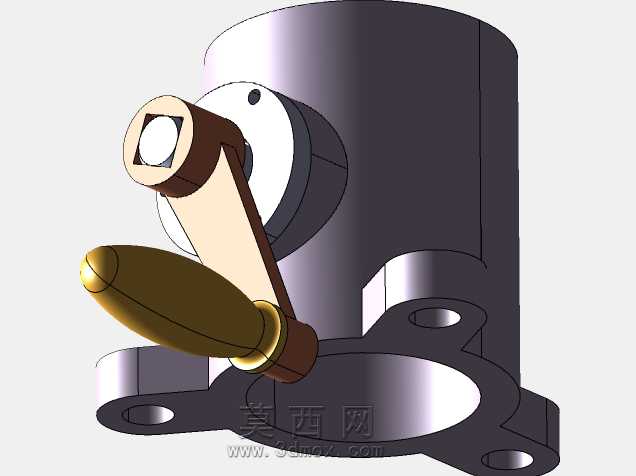

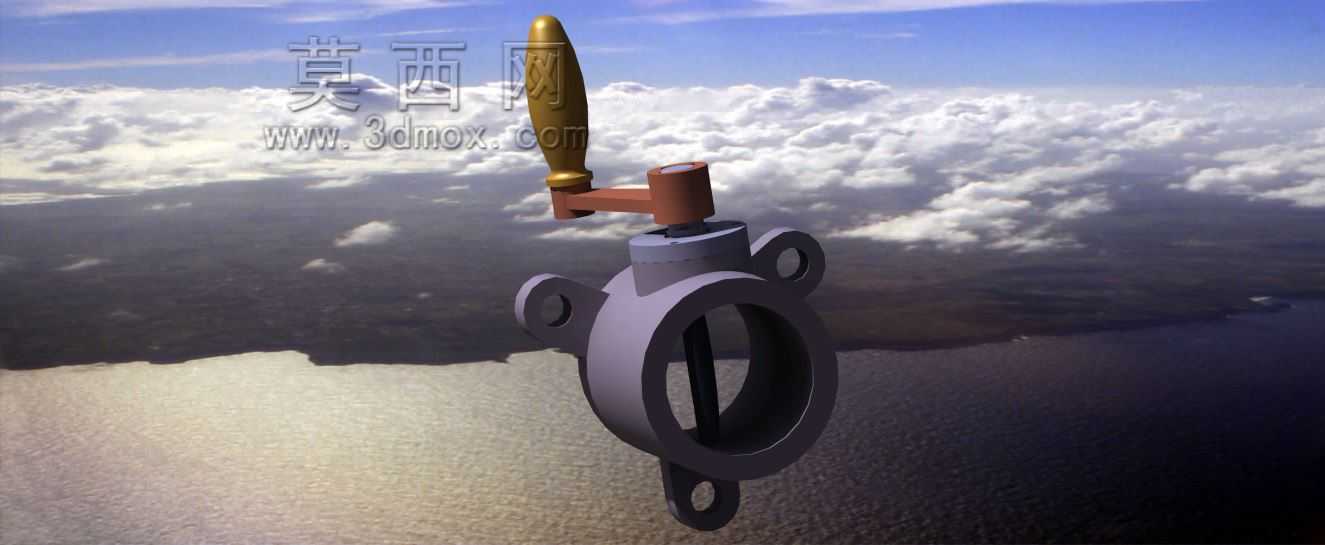

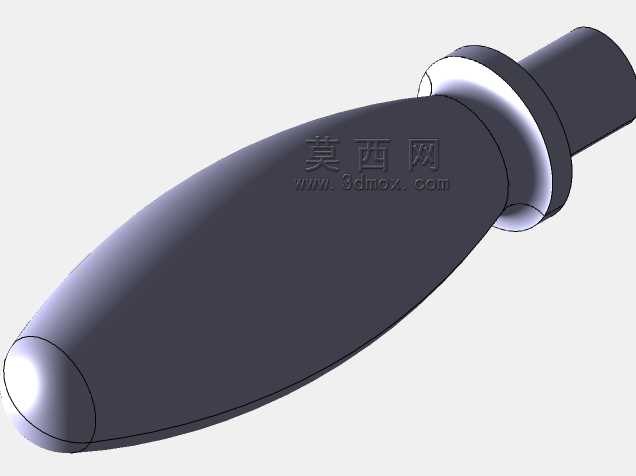

　　这款对夹式蝶形流体控制阀的三维结构，完整还原了产品从驱动端到过流端的全部装配关系，覆盖了手柄操作组件、阀杆传动件、阀板密封件、阀体支撑件的所有零件细节，没有做任何简化省略，能直接用于管路系统的装配干涉校验、安装空间模拟以及后续的工程出图工作。从实际工程应用场景来看，这类蝶阀主要用在低压给排水、暖通循环水、普通化工介质输送的管路上，相比同通径的闸阀、截止阀，它的结构长度更短，安装占用的轴向空间更小，特别适合管路排布紧凑、安装操作空间有限的工况，比如楼宇管井内的水平管路、设备配套的外接管路、厂区架空的输送管线等场景，都能看到这类阀门的应用。从功能特性上看，这款阀采用手柄驱动的结构，通过手柄带动阀杆转动，直接驱动阀体内的蝶板做90度回转，

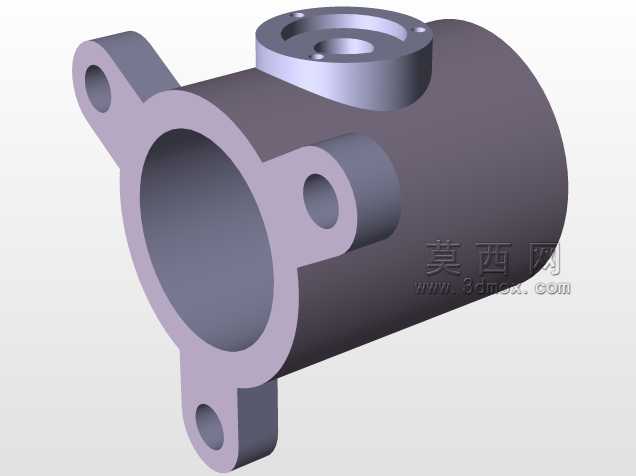

　　就能实现管路的全开与全关，部分同结构的阀件也可以通过调整手柄角度实现节流调节，不过这类中线结构的蝶阀更适合做截断使用，长期节流容易造成密封面的不均匀冲蚀。阀体采用对夹式连接结构，两侧带三个带安装孔的凸耳，安装时不需要额外的法兰配对，直接将阀体夹在两端管路的法兰之间，穿入螺栓紧固即可完成安装，相比法兰式连接的阀门，能节省两片配对法兰的材料成本，也减少了安装时的密封面数量，降低了泄漏点的出现概率。从设计思路上拆解这款阀的结构，首先要考虑的是过流能力与结构强度的平衡，阀体的通径尺寸要匹配对应公称通径的管路过流面积，蝶板的回转半径要严格控制在阀体内腔范围内，避免开关过程中蝶板与阀体内壁、两端密封垫片发生干涉；

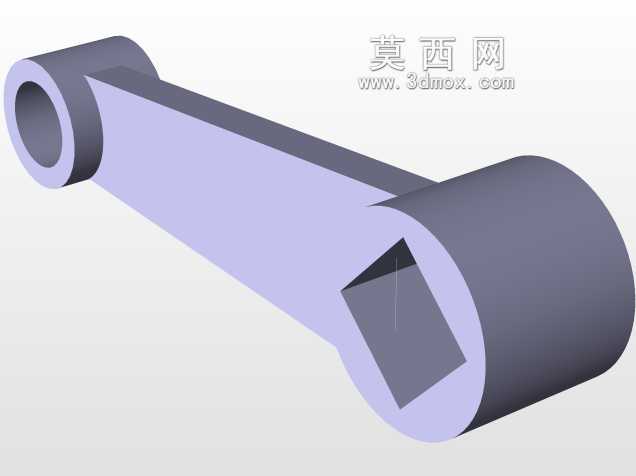

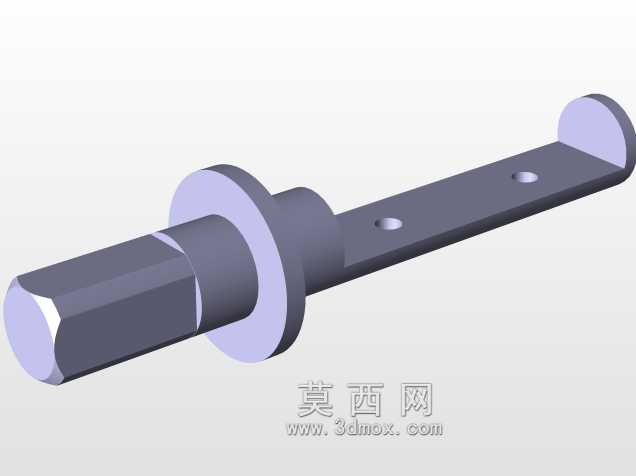

　　阀杆与蝶板的连接采用扁方传动结构，相比键连接加工更简单，装配效率更高，同时能传递足够的操作扭矩，避免开关过程中阀杆与蝶板出现打滑；手柄的长度经过力矩匹配，操作人员只需要施加较小的力就能克服密封面的摩擦力与介质压力，完成阀门的开关动作，手柄尾部的定位结构可以卡在阀体上端的定位槽内，实现全开、全关位置的锁定，避免管路振动导致手柄自行转动引发的误操作。关于安装边界的尺寸考量，这款阀的结构长度符合对夹蝶阀的通用尺寸规范，轴向安装尺寸远小于同通径的闸阀，安装时只需要保证两端法兰的密封面与阀体端面平行，螺栓对角均匀紧固即可，不需要预留额外的轴向操作空间；径向方向上，手柄的转动半径是主要的空间占用因素，安装时要预留出手柄90度回转的操作空间，

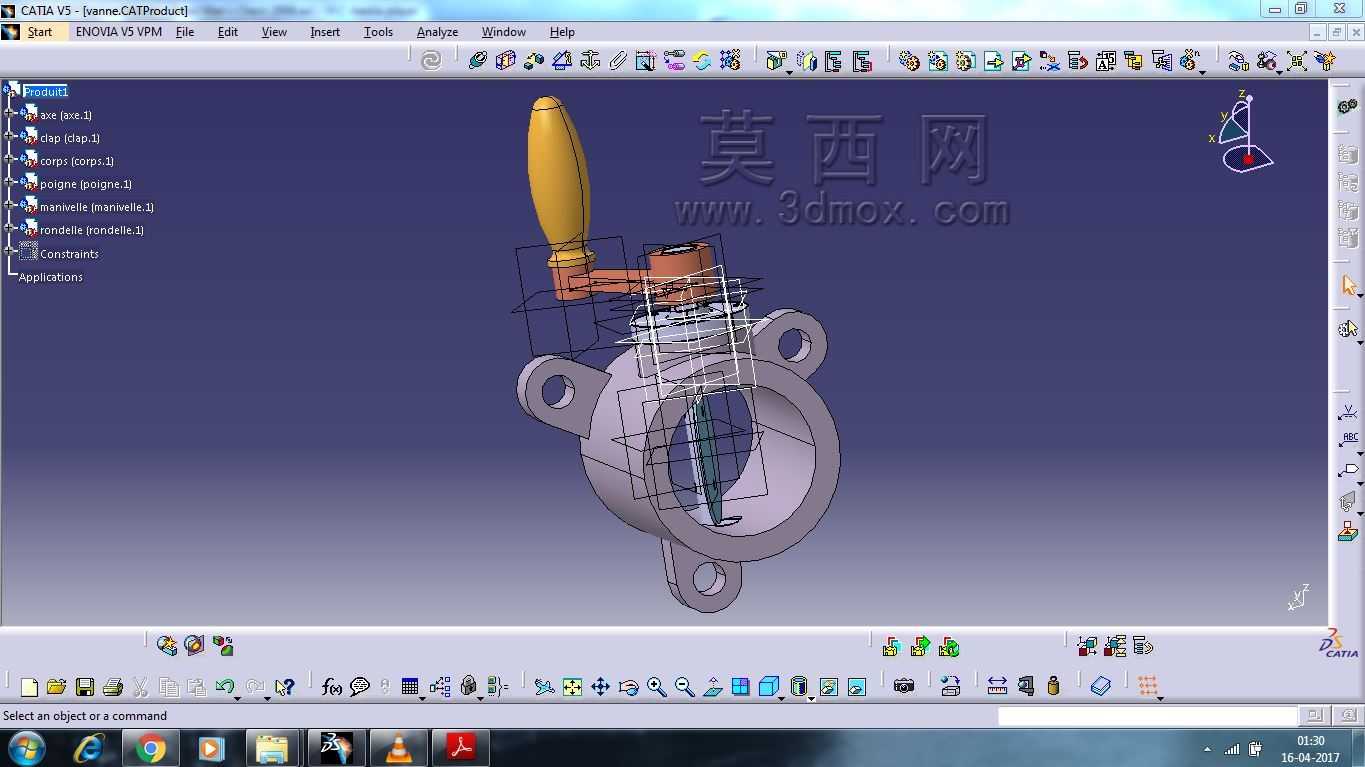

　　避免手柄转动时与周边管路、支架发生碰撞；阀体上的三个安装凸耳的孔位尺寸与对应压力等级的法兰孔位匹配，不需要额外加工适配板就能直接安装在标准管路上。从结构细节来看，这款阀的蝶板采用流线型设计，全开状态下介质绕流蝶板的阻力更小，相比平板结构的阀板能有效降低管路的压力损失；阀杆与阀体之间设置有密封填料结构，能避免介质从阀杆的转动间隙处泄漏，填料压盖可以通过螺栓调整压紧力，在长期使用出现磨损后可以在线压紧填料，不需要拆解整个阀门就能解决外漏问题；阀体下端的阀杆支撑点采用衬套结构，能减少阀杆转动时的磨损，同时承受介质压力作用在蝶板上的径向力，避免阀杆长期受力出现变形。在实际选型应用中，这类中线对夹蝶阀通常适用于公称压力1.6MPa及以下的管路，输送介质温度不超过120摄氏度的水、油品、弱腐蚀性流体，不适合用于高温高压、含固体颗粒较多的介质工况，否则容易造成密封面快速磨损、阀杆卡涩等问题。三维建模过程中，所有零件的配合公差都按照机械设计的通用规范设置，阀杆与阀体衬套的间隙配合、蝶板与阀座的过盈配合、手柄与阀杆的过渡配合都做了对应设置，装配完成后可以直接做运动仿真，模拟阀门从全开到全关的整个动作过程，检查是否存在运动干涉、扭矩异常等问题，能有效减少后续实物试制过程中的设计变更。
