铰接式铲装作业机械工作装置三维设计

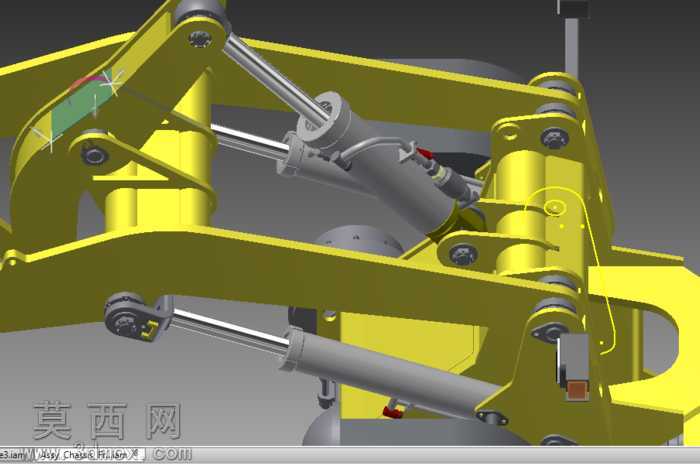

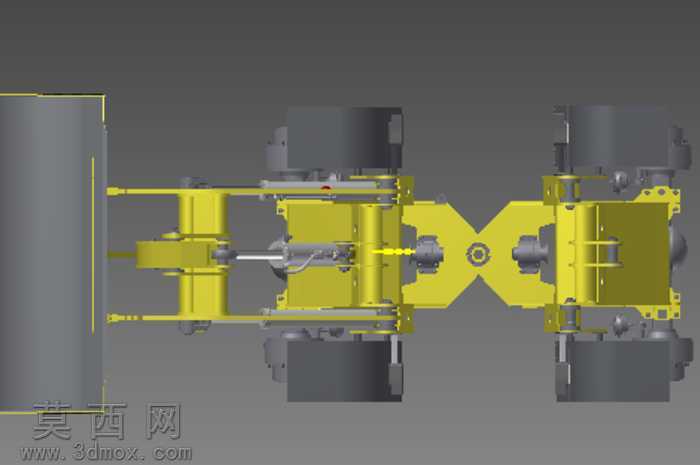

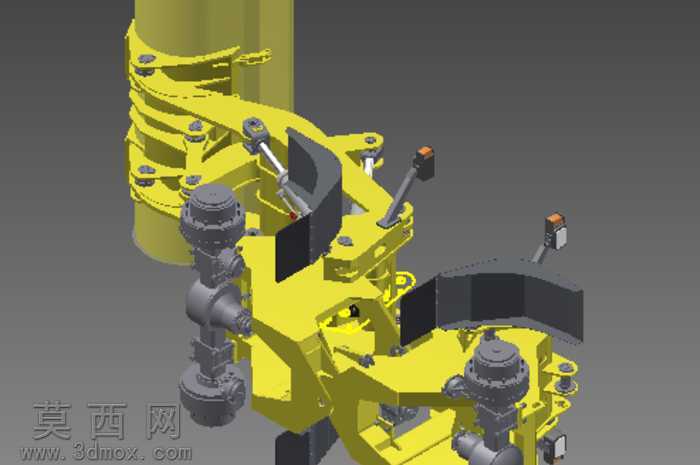

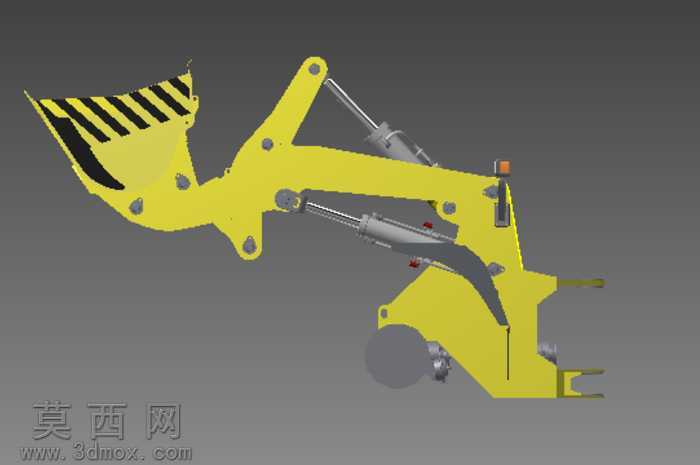

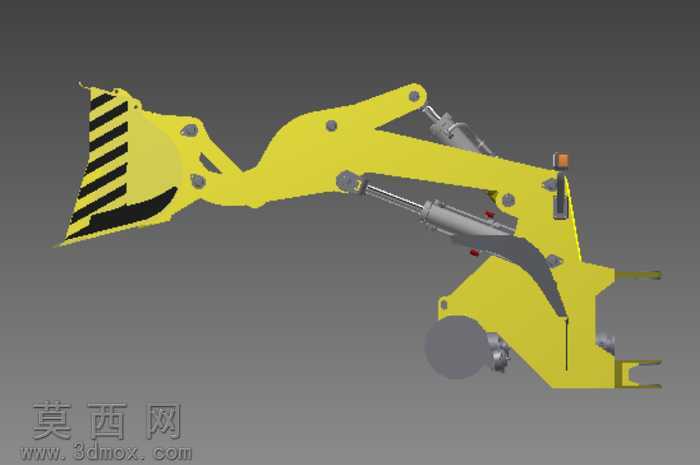

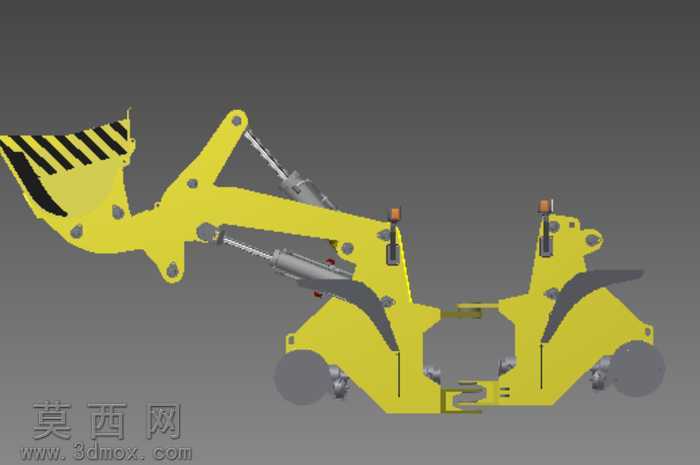

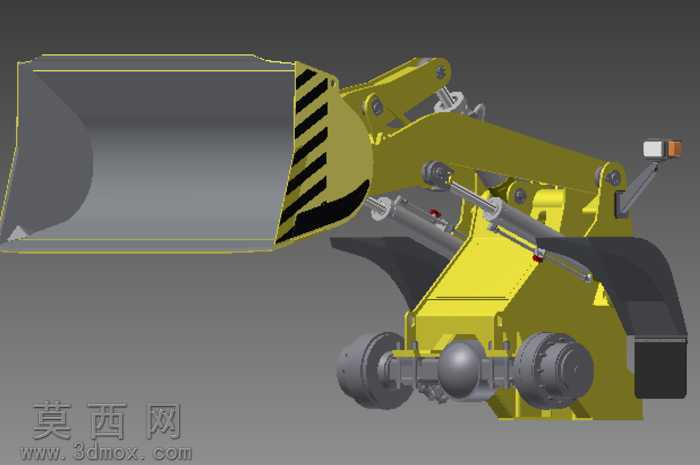

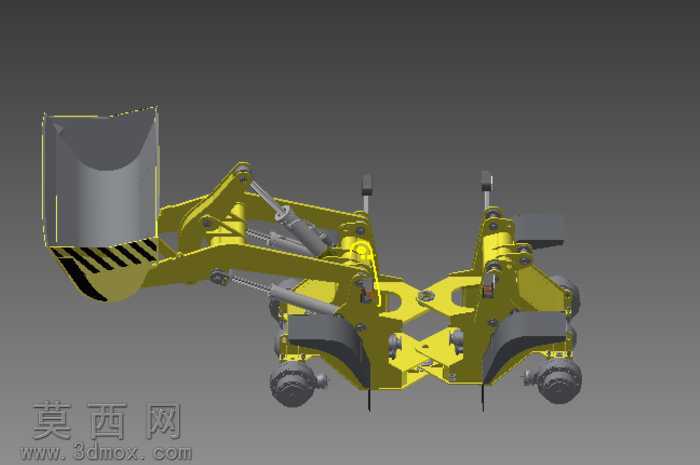

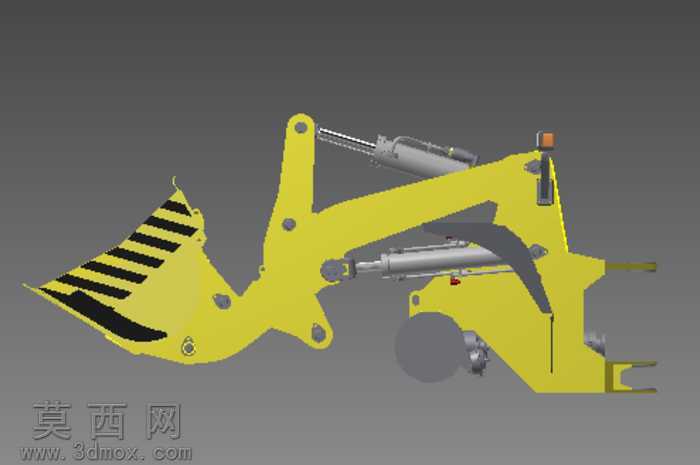

本作品为铰接式铲装作业机械的工作装置及车架主体三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上与自顶向下结合的建模思路，先完成铲斗、动臂、摇臂、连杆、液压油缸、铰接车架、行走轮组等单个零部件的参数化建模，再按照实际装配约束关系完成整机装配，确保各部件之间的运动干涉校验符合真实机械的运动逻辑。建模阶段对各零部件的结构细节做了精准还原：铲斗部分还原了切削刃的加厚结构与边缘警示标识的对应结构特征，斗体曲面采用放样与曲面加厚命令完成，保证斗容曲面的顺滑过渡；动臂与摇臂等承力结构件采用焊接件建模逻辑，还原了各加强筋板、铰接耳板的厚度与安装位置，铰接孔位严格按照同轴度约束设置，保证后续运动仿真的转动自由度符合设计要求；液压油缸部分分别构建了缸筒、活塞杆、铰接端头等子零件，还原了油缸的伸缩行程结构，可直观展示工作装置举升、收斗过程中的油缸动作状态；铰接车架部分还原了前后车架的铰接转向结构，包含铰接销轴座、转向限位结构、车架安装支座等细节，行走轮组还原了轮毂、轮胎的装配结构，整体比例协调。材质与渲染阶段，针对不同零部件赋予对应材质属性：结构金属件赋予哑光黄工程机械涂装材质，金属切削刃部分赋予高硬度耐磨钢的金属质感，液压油缸活塞杆赋予抛光金属材质，轮胎赋予黑色橡胶材质，铲斗边缘警示区域赋予黑黄相间的警示涂装材质，渲染过程采用柔和的工业展示环境光，突出各部件的结构轮廓与装配关系，同时通过半透明辅助展示方式，可清晰呈现内部铰接点的连接结构。设计过程中重点校验了工作装置的运动行程：举升过程中动臂绕车架铰接点的转动角度、收斗过程中铲斗绕动臂前端铰接点的转动角度均符合铲装作业的工况需求，各连杆机构在极限位置无结构干涉，液压油缸的伸缩量与机构运动行程匹配，整体结构还原了真实铲装机械的作业功能逻辑，可用于工程机械结构教学、机构运动演示、产品方案展示等场景，建模过程中所有特征均保留参数化编辑属性，可根据不同吨位、不同斗容的设计需求快速调整参数完成改型设计。
