泰式插装式金属连接构件结构设计

　　在轻工装配、小型机电设备组装以及民用五金配套场景中，这类插装式金属构件的应用覆盖范围极广，小到消费电子的内部结构支撑，大到小型输送线的快速接驳工位，都能见到同结构逻辑构件的身影。不同于常规的螺栓紧固或者焊接连接形式，该构件采用两端对称的柱式定位结构配合中部的斜切式主体，能够在不需要额外辅助紧固件的前提下，实现两个对接部件的快速插接锁定，大幅降低现场装配的操作时长，尤其适合需要频繁拆装维护的工位场景。

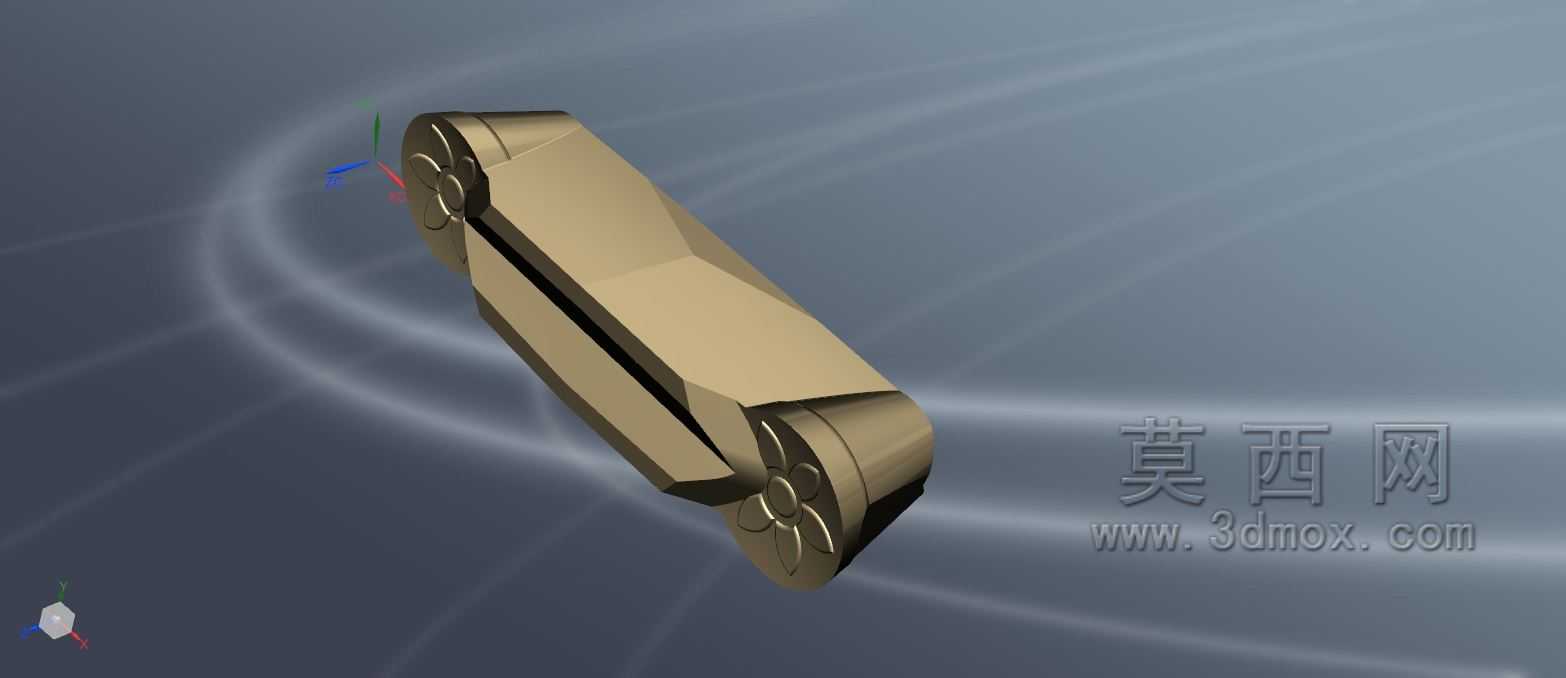

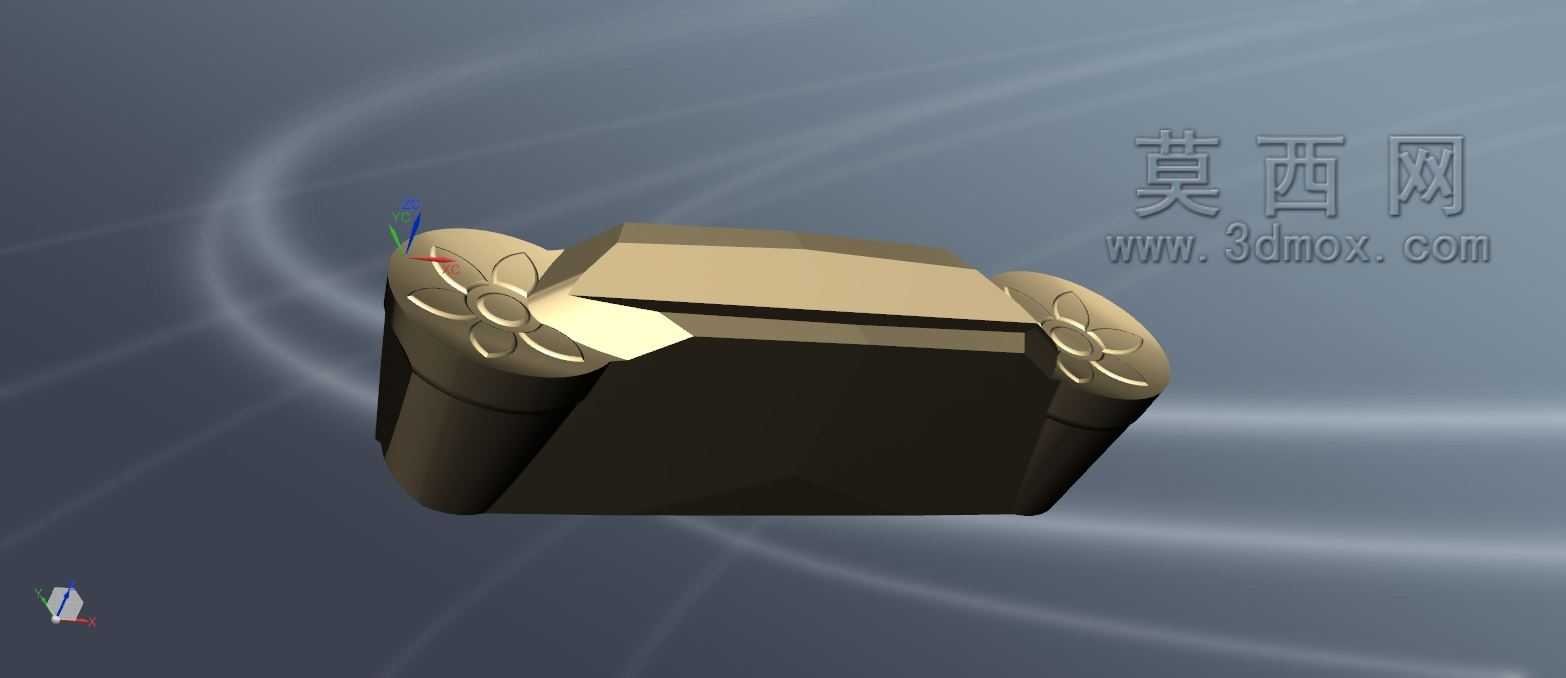

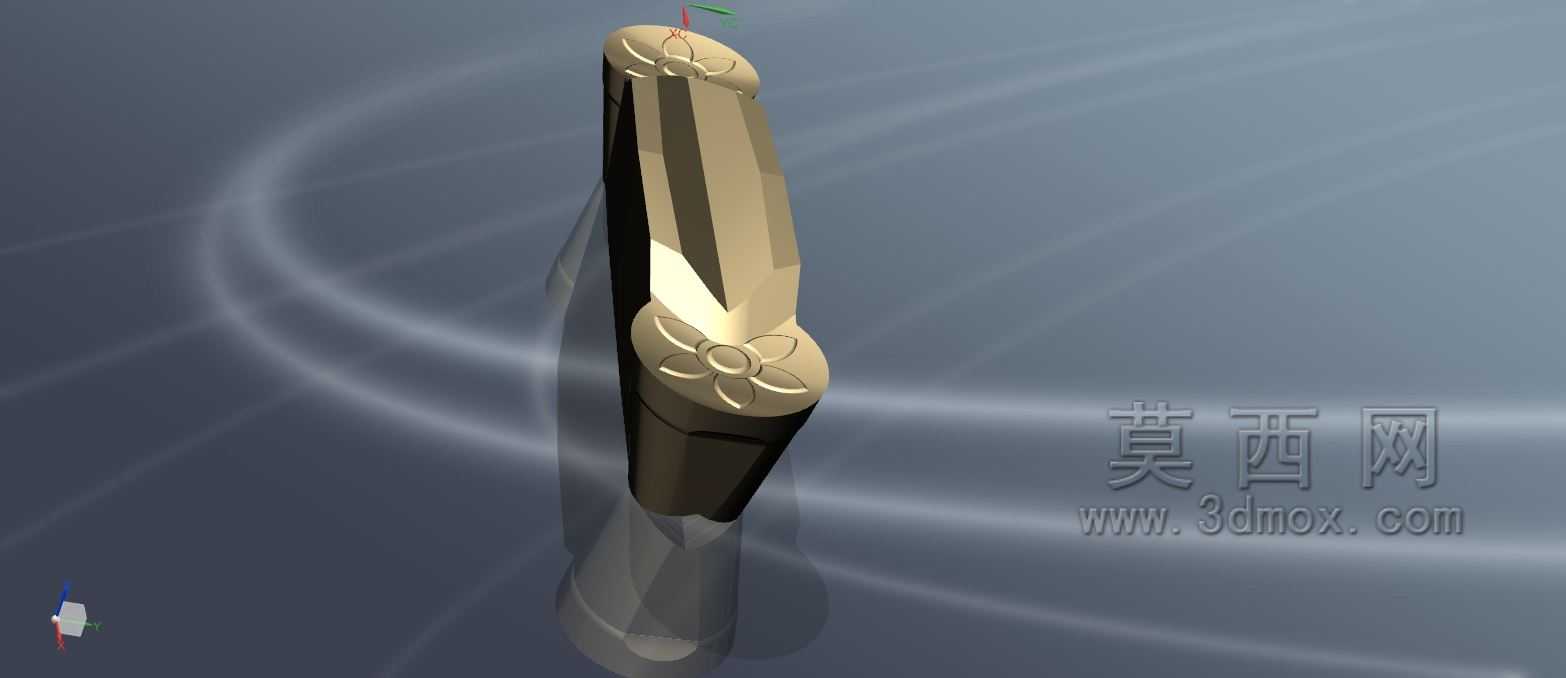

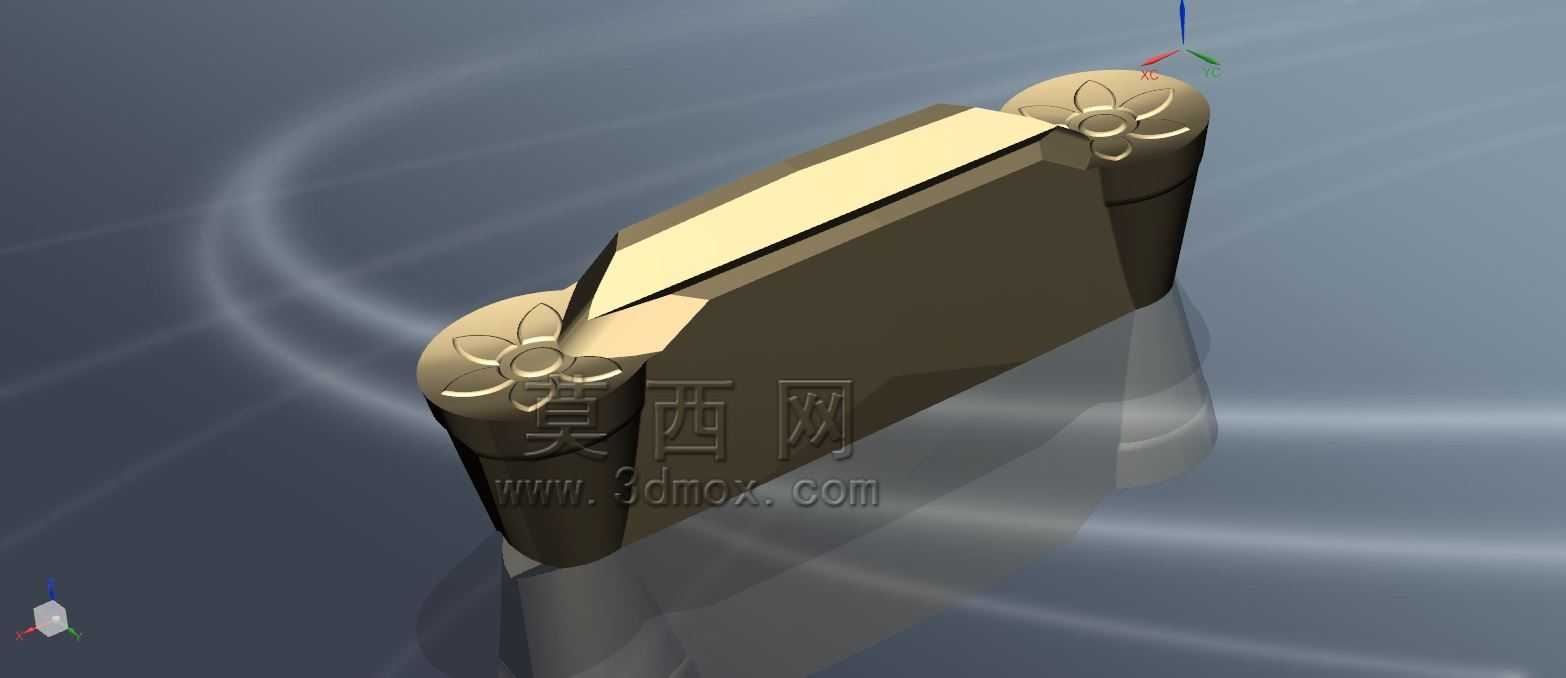

　　从实际功能层面看，构件两端的柱体并非等径光轴设计，柱体端面做了花瓣式的凹凸槽结构，这个结构并非装饰性设计，而是在插接到位后，能够与对接件内部的弹性卡爪形成周向限位，避免构件在受轴向拉力或者周向扭矩的时候出现松脱打滑的问题。中部的主体采用了多面斜切的棱面造型，一方面是为了降低构件整体的自重，在保证结构强度的前提下切除了非受力区域的多余材料，另一方面棱面结构也能够为装配时的工装夹持提供定位基准，使用普通平口钳就能完成构件的夹持固定，不需要定制专属的装夹工装，适配常规机加工的装夹需求。

　　设计过程中首先要明确的是安装边界的约束条件，这类插装构件的对接公差要求控制在0.02mm以内，两端柱体的同轴度公差不能超过0.015mm，否则插接时会出现卡滞或者无法到位的问题。中部主体的斜切面角度经过反复校核，最终选定的角度既能够保证构件在受径向载荷的时候，应力不会集中在棱边的交接位置，同时也不会因为切面过深导致主体的抗弯截面系数不足，在承受额定1200N的径向载荷时，主体的最大变形量控制在0.03mm以内，完全满足常规五金连接场景的刚度要求。

　　从安装适配的角度看，该构件不需要预留过大的操作空间，因为整个装配过程只需要沿轴向将构件压入对接位即可，不需要预留螺栓扳手的操作空间，也不需要预留焊接的作业距离，在空间局促的小型设备内部结构中，这种安装优势体现得尤为明显。两端柱体的长度经过匹配设计，压入到位后柱体端面与对接件的安装面齐平，不会出现突出或者凹陷的问题，不会影响对接后整体结构的外观平整度。

　　结构细节上，构件的所有棱边都做了0.2mm的圆角倒钝处理，一方面是避免装配过程中锐边划伤操作人员，另一方面也能够消除机加工过程中产生的毛刺应力集中点，提升构件的疲劳寿命。柱体与中部主体的交接位置做了过渡圆弧处理，避免直角交接带来的应力集中，在承受交变载荷的场景下，这个过渡结构能够将该位置的应力峰值降低40%左右，大幅延长构件的使用寿命。花瓣式槽的深度控制在1.5mm，槽宽与对接卡爪的间隙控制在0.1mm，既能够保证卡爪顺利卡入，又不会因为间隙过大导致插接后出现旷量，影响连接的稳定性。

　　在实际选型应用中，这类构件常被用于需要快速拆装的设备检修门连接、小型工装的快速换型接驳、以及民用五金的折叠结构连接位，相比传统的合页或者螺栓连接，这种插装结构的拆装效率能够提升60%以上，而且在多次反复拆装后，连接精度不会出现明显下降，因为主要的磨损部位集中在端部的花瓣槽位置，而该位置的结构设计预留了0.5mm的磨损余量，在正常使用频次下，能够满足上万次的插拔循环需求。

　　建模过程中需要重点关注的是两端柱体与中部主体的布尔运算交接位置，很容易出现建模的碎面或者公差重叠问题，在做结构仿真的时候，这些碎面会导致网格划分出现畸变，影响应力分析结果的准确性。因此在构建三维模型的时候，优先采用整体拉伸加切除的建模逻辑，而不是多实体拼接的方式，能够从建模源头保证模型的几何连续性，后续导出到工程图或者做数控加工编程的时候，不会出现几何错误。同时所有的配合面都要单独做面的垂直度、同轴度公差标注，给后续的加工环节提供明确的精度参考，避免因为加工精度不足导致构件无法正常装配使用。
