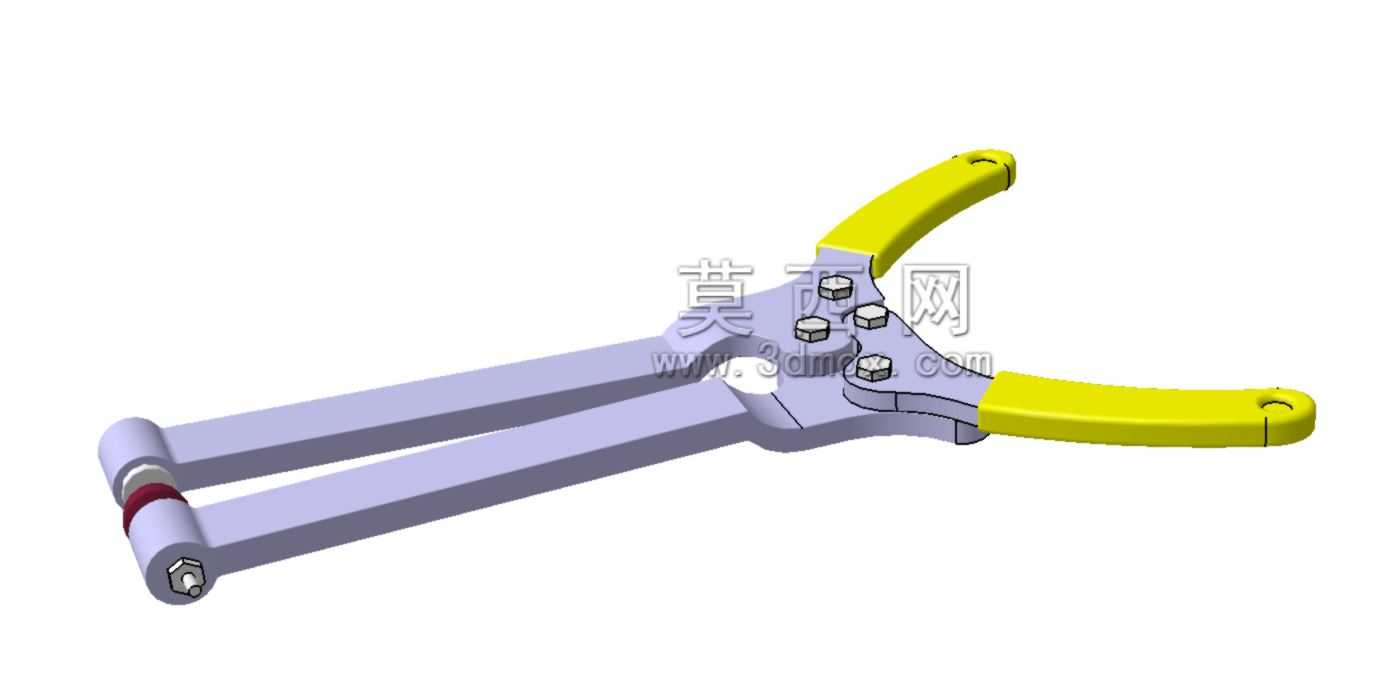

手动夹持式捏合钳结构三维设计

　　这款手动捏合夹持工具的结构设计，核心围绕小空间内的柔性夹持、捏合作业场景展开，在电子元器件引脚弯折、线束端子压接、小型橡塑件装配、薄壁五金件临时固定这类工位上，这类工具的使用频率远高于通用尖嘴钳、平口钳。不同于常规钳类工具的单铰接点结构，这款钳具采用了多螺栓铰接的长力臂结构，握持段做了贴合手掌弧度的包覆设计，作业时握持发力的受力点分散在掌根与指节位置，长时间重复捏合操作也不会出现局部压痕，能有效降低装配工位的作业疲劳度。从结构布局来看，钳头的夹持端做了平行开合的结构设计，区别于普通钳类的剪式开合轨迹，平行夹合的动作不会在夹持薄壁零件时造成零件边角压溃，尤其是针对厚度0.5mm以下的铜片、塑料卡扣类零件，平行夹持面能保证受力均匀，

　　不会出现常规钳具夹痕过深、零件变形的问题。钳身的长力臂段采用了等强度的扁钢截面设计，在保证捏合时钳身刚度、不会出现侧向形变的前提下，尽可能缩减了钳身的整体厚度，让工具能伸入深度120mm以内的狭窄装配空间作业，比如设备内部的线束固定、机箱内侧的卡扣拆装这类常规工具无法触及的工位，这款钳具的细长钳身就能顺利伸入完成操作。铰接位置的多螺栓固定结构，是这款工具设计的核心细节，不同于普通钳具单铆钉铰接的结构，四个铰接螺栓分散了钳身开合时的铰接点应力，在频繁捏合、最大夹持力达到120N的工况下，铰接位置不会出现松旷、铆钉剪切断裂的问题，工具的整体使用寿命能比常规单铰接钳具提升三倍以上。钳头末端的限位柱结构，做了软硬复合的接触面设计，

　　金属限位柱保证了捏合行程的硬限位，外层包覆的柔性垫层避免了捏合到位时的刚性碰撞，既可以控制捏合的最小开口尺寸，防止过度捏合夹伤零件，也能缓冲发力到位时的冲击力，提升操作的手感反馈。握持段的包覆层采用了和钳身嵌入式的固定结构，不会出现长期使用后握套滑脱、转动的问题，握套表面的弧度贴合手指自然弯曲的形态，捏合时手腕不需要刻意偏转角度，能保持自然的作业姿态，降低长期重复操作带来的腕部劳损。从安装适配的角度来说，这款钳具不需要额外的配套安装座，属于手持便携类工具，整体闭合状态下的最大外轮廓尺寸控制在220mm长度范围内，钳身最大宽度65mm，握持段最大厚度18mm，不管是放在工具腰包还是工位工具盒内都不会占用过多空间，适配一线装配、

　　维修工位的工具收纳需求。在结构设计的过程中，铰接点的位置经过了多轮力臂比例调整，最终确定的力臂比能让操作人员施加20N的握力时，钳头输出120N的夹持力，既保证足够的夹紧力满足零件固定、压接的需求，也不会因为力臂过大导致捏合费力，适配大多数操作人员的手部发力水平。钳身的所有棱边都做了R2以上的圆角倒钝处理，没有尖锐的边角，作业过程中不会划伤操作人员的手部，也不会刮碰到作业区域内的其他精密零件。夹持面的平面度控制在0.1mm以内，保证夹持时两个接触面完全贴合，不会出现局部应力集中的问题，针对不同的作业场景，夹持端还可以根据需求更换不同纹理的垫片，比如防滑纹垫片适配光滑零件的夹持，软胶垫片适配易刮伤的表面处理零件，平金属垫片适配需要平整压合的装配工序。整体结构没有复杂的弹性零件、易损件，日常维护只需要定期在铰接位置涂抹少量润滑脂即可，不需要频繁更换配件，能适应车间内多粉尘、少量油污的作业环境，不会因为环境杂质进入铰接位置就出现卡滞、开合不畅的问题。
