汽车制动主缸总泵结构三维设计

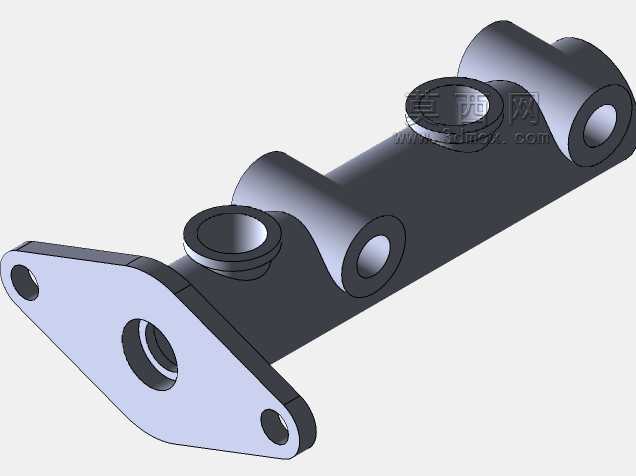

　　在乘用车、轻型商用车的液压制动回路里，制动主缸是把踏板输入的机械推力转化为液压压力的核心转换部件，这款总泵的结构设计完全围绕双回路制动系统的安全冗余要求展开，即便单条制动回路出现泄漏失效，另一组回路仍能保留足够的制动输出能力，避免车辆完全丧失制动功能。从结构布局来看，这款主缸采用串联式双腔结构，缸体本体为一体化铸造成型后做精密内孔珩磨，保证活塞运动的同轴度与内壁粗糙度要求，减少密封圈的偏磨风险，延长整套制动主缸的使用寿命。端部的安装法兰带两个定位安装孔，是整只主缸与真空助力器壳体的连接基准，法兰端面的平面度公差控制在0.05mm以内，保证安装后主缸轴线与助力器输出推杆的同轴度，避免推杆偏载造成的活塞卡滞、回位不畅问题。

　　缸体侧面分布的三组接口分别对应前后制动回路的出油口、储液罐的补液口，接口的位置排布充分考虑了整车机舱的管路走向，避免装配时管路出现过小弯折半径造成的液阻增大，同时接口的密封面采用锥面密封结构，无需额外密封垫即可承受15MPa以上的制动液工作压力，减少密封失效的风险。设计过程中首先确定的是缸体内径参数，结合目标车型的前后轮制动力分配需求、踏板杠杆比、助力器助力比参数，选定匹配的缸径来保证踏板行程与制动力输出的线性关系，避免踏板过硬或者制动疲软的问题。活塞组件的回位弹簧刚度经过多轮匹配，保证松开制动踏板时，活塞能够快速回位到初始位置，同时快速打开补液口，让制动液从储液罐补充到工作腔，避免连续制动时出现制动液不足导致的踏板空行程增大。

　　缸体上的两个凸台安装座是用于固定制动管路支架或者传感器安装的结构，凸台的厚度经过强度校核，在整车10g的振动加速度工况下不会出现开裂变形，同时凸台的位置避开了周边部件的运动干涉边界，在整车总装时不需要额外调整周边部件位置即可完成装配。从安装边界来看，这款主缸的整体轴向长度控制在适配主流紧凑型乘用车的真空助力器安装尺寸范围内，缸体外径的最大轮廓尺寸预留了足够的周边间隙，和机舱内的制动液储液罐、防火墙隔热层、雨刮联动机构都保留了15mm以上的安全间隙，避免车辆运行过程中出现部件干涉磨损。主缸表面做了阳极氧化处理，能够抵御制动液的长期腐蚀，同时耐受机舱内-40℃到120℃的温度交变工况，不会因为温度变化出现尺寸变形或者密封性能下降。

　　在实际装车应用中，这款主缸适配的是前盘后鼓或者四轮盘式的双回路液压制动系统，工作时驾驶员踩下制动踏板，推力通过真空助力器放大后作用在主缸的第一活塞上，第一活塞前移封闭补液口后建立第一回路的液压，同时液压推动第二活塞前移，建立第二回路的液压，将制动液输送到四个车轮的制动轮缸，推动制动块夹紧制动盘或者制动蹄涨开贴合制动鼓，实现车辆的减速或者停车。当松开踏板时，活塞在回位弹簧的作用下退回初始位置，工作腔内的压力释放，制动液从轮缸回流到主缸，制动解除。设计时还考虑了制动液的补液特性，储液罐安装接口的通径足够大，在快速踩下制动踏板的工况下，制动液能够快速补充到工作腔，不会因为补液不及时造成的制动响应滞后。同时主缸上的限位结构能够限制活塞的最大行程，避免活塞脱出缸体造成制动液瞬间泄漏，在极端工况下保证结构完整性。
