5KVA电力转换变压器结构设计

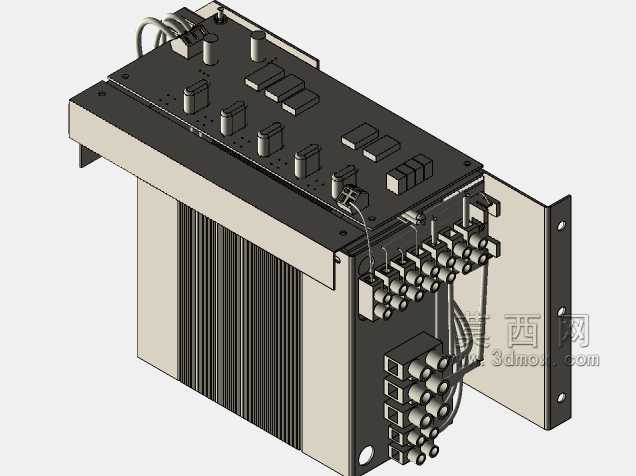

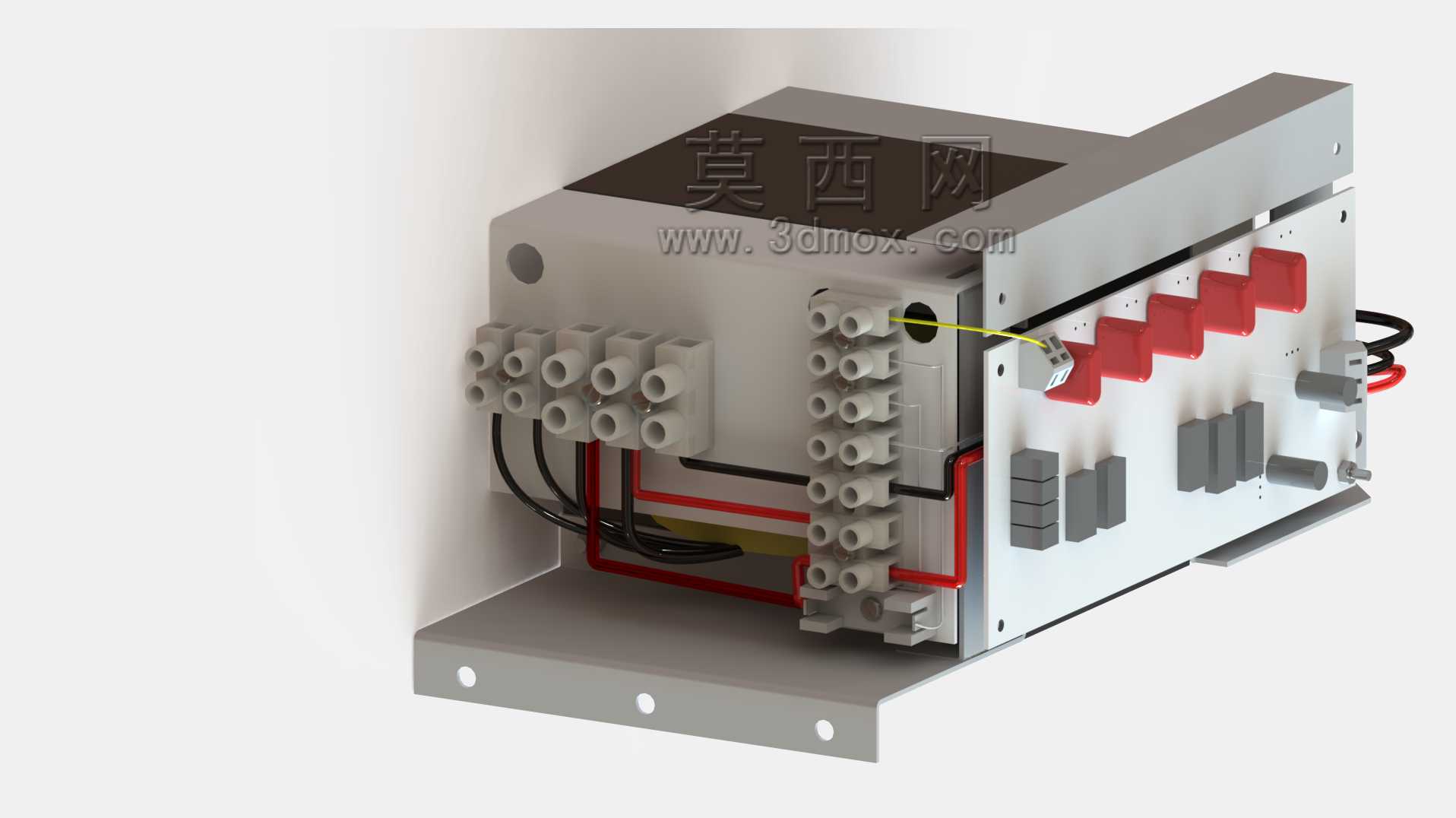

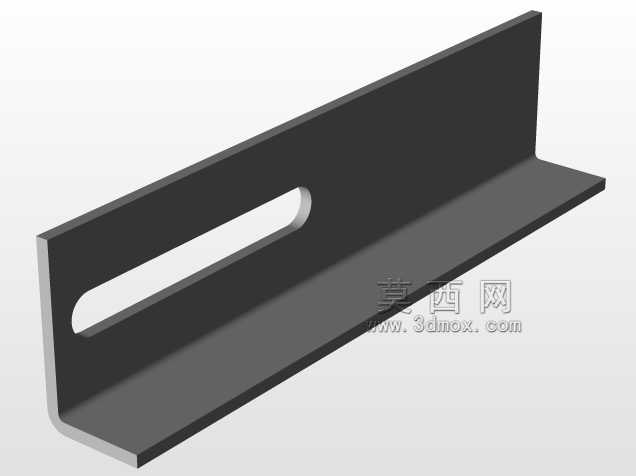

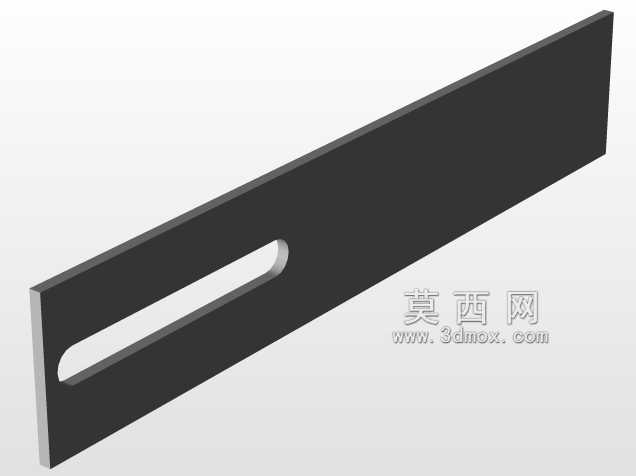

　　这款5KVA容量的电力转换装置，主要面向低压配电场景下的电压变换需求，常见于工业控制柜内部、小型设备配电回路、教学实训电气平台等场景，承担电压等级转换、电气隔离、负载匹配的核心作用，能够为下游控制回路、传感元件、小型执行机构提供适配的供电电压，避免不同电压等级的设备直接并网带来的冲击风险。从结构设计来看，整体采用底座式安装布局，底部的金属安装支架预留了四个对称的固定孔位，安装孔的间距匹配常规电控柜内的安装梁开孔标准，安装时无需额外加工转接板，直接通过螺栓即可完成柜体固定，支架与主体绕组壳体之间采用折边加强结构，能够承受运输及运行过程中的振动载荷，避免长期使用后出现连接松动的问题。装置的接线区域做了明确的分区设计，

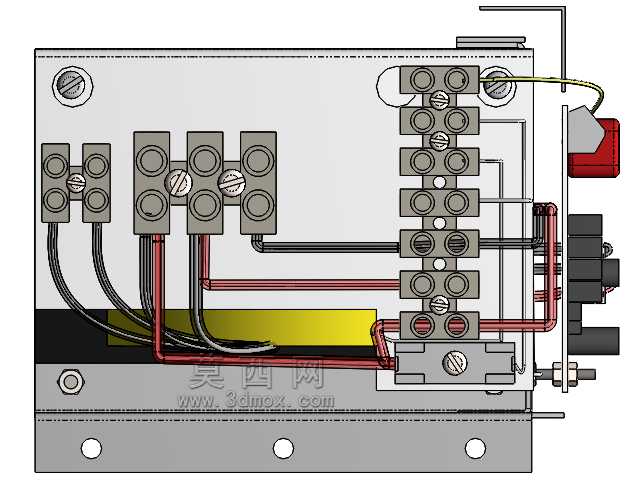

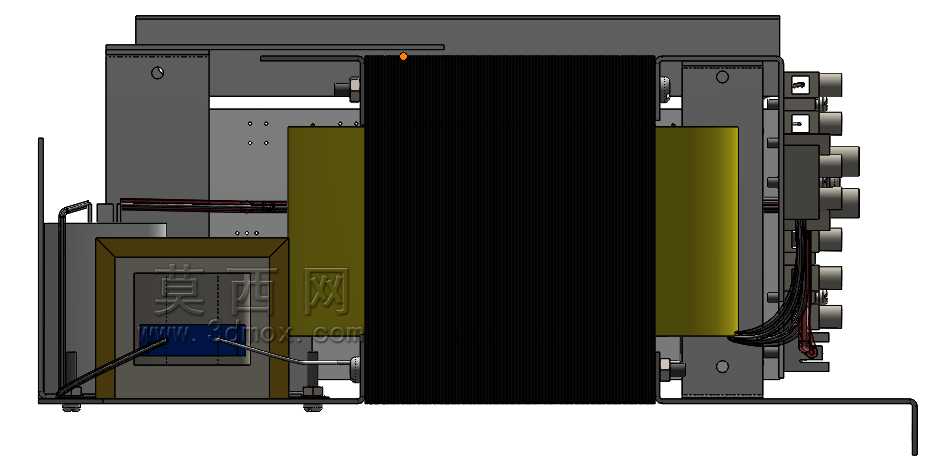

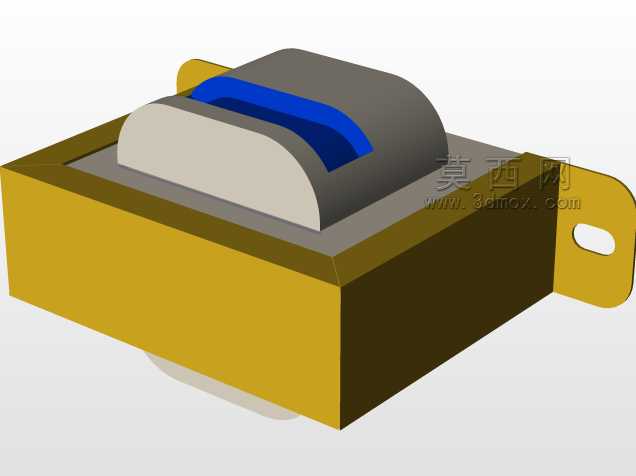

　　一侧为多组灰色绝缘接线端子排，端子采用阶梯式排布，每排端子的间距满足电气安全爬电距离要求，接线时无需额外增加绝缘隔片，不同电压等级的接线端子之间预留了足够的操作空间，方便电工使用螺丝刀完成压线操作，端子旁的壳体上预留了标识刻印位置，现场接线时可直接标注回路编号，减少后期运维的查线工作量。另一侧的红色绝缘部件为输出侧的接线防护结构，采用凸起式设计，能够避免接线完成后金属导线裸露部分意外触碰相邻回路，同时红色的配色也能直观区分输入输出侧，降低现场接反线的概率。装置内部的绕组部分采用分层绕制结构，外部包裹绝缘防护层，绕组与金属外壳之间预留了散热间隙，侧面的圆形开孔为自然通风散热通道，在额定负载运行时，

　　能够依靠空气自然循环带走绕组产生的热量，无需额外加装散热风扇，降低了运行过程中的故障点，也减少了日常维护的工作量。从安装边界来看，整体外形为方正的块状结构，突出的接线端子部分的尺寸也纳入了整体安装空间核算，在电控柜内布局时，只需预留对应长宽高的立方体空间即可，接线侧预留不小于50mm的接线操作空间，就能满足现场接线及后期检修的操作需求，不会与柜内的断路器、继电器、线槽等其他元件产生干涉。设计过程中充分考虑了工业现场的使用环境，金属外壳采用表面喷涂处理，具备基础的防锈防腐蚀能力，能够适应车间内的常规温湿度环境，接线端子采用阻燃绝缘材质，即使出现接线端短时过载发热的情况，也不会引燃周边的绝缘部件，满足低压电气设备的安全防护要求。

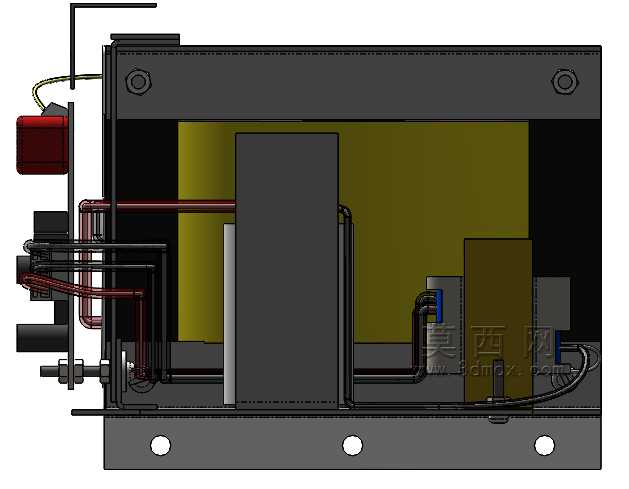

　　绕组的引出线采用不同颜色的绝缘导线区分，红色导线对应主回路接线，黑色导线对应辅助回路，装配时导线全部沿着壳体内部的走线槽排布，通过线卡固定在壳体上，避免导线直接贴在绕组表面长期受热加速绝缘老化，同时走线布局整齐，后期拆解检修时能够快速理清线路走向。装置的侧边预留了接地连接点位，安装时可直接将柜体接地排连接到该点位，保证金属外壳始终处于接地状态，避免内部绝缘损坏时外壳带电引发安全事故。在教学实训场景中使用时，这款装置的外露结构能够直观展示变压器的接线方式、安装形式、分区布局，学员可以直接通过外部结构理解电力变压器的实际工业应用形态，区别于纯理论的原理图教学，能够帮助学员快速建立工业电气设备的实体认知。在小型工业设备的配电设计中，这款容量的变压器能够匹配多台小型控制元件的总供电需求，无需为每个元件单独配置供电模块，简化了柜内的配电回路设计，减少了柜内元件的占用空间。
