呼吸器用安布胶囊外壳结构设计

　　该结构件为正压式呼吸防护设备配套的安布胶囊壳体，主要应用在应急救援、受限空间作业、有毒有害气体环境巡检等场景下，作为呼吸气源的缓冲储容单元外壳使用，能够在作业人员移动过程中为呼吸回路提供稳定的容腔空间，平衡呼吸过程中的气流压力波动，避免供气端压力骤变带来的呼吸不适感。从实际使用场景出发，这类壳体需要兼顾便携性与结构可靠性，作业人员在攀爬、狭窄空间穿行时，壳体不可出现尖锐凸起剐蹭防护服或周边管线，同时还要承受日常搬运、轻微磕碰带来的外力冲击，避免壳体变形导致内部容腔变化影响呼吸回路稳定性。

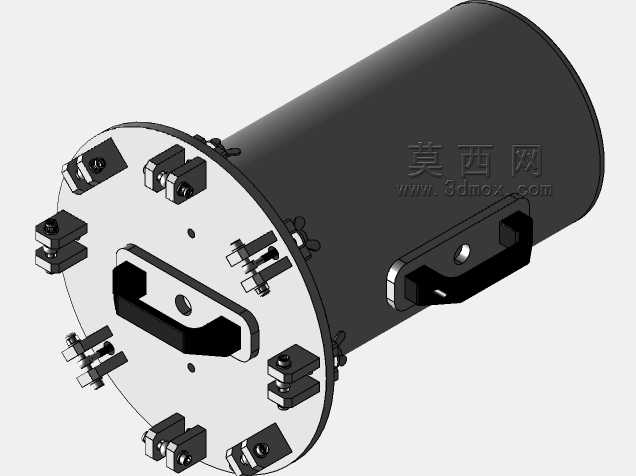

　　整体结构采用圆柱型主舱体搭配单侧端盖的设计思路，主舱体选用薄壁圆筒构型，在相同容积下圆柱结构的受力均匀性最优，能够在壁厚较薄的情况下承受内部呼吸回路的正负压力波动，同时圆柱曲面没有应力集中的直角棱边，磕碰时外力能够沿曲面分散，降低局部凹陷变形的概率。端盖作为核心安装基准面，采用整体平板式结构，边缘均匀布置多组快装式紧固件，不需要额外工具即可完成端盖的拆装，方便后期对胶囊内部的密封件、缓冲组件进行维护更换；端盖表面集成了内嵌式提手结构，提手完全凹陷在端盖平面内，不会突出壳体外轮廓，既满足搬运提携的功能需求，又避免突出结构在穿行狭窄空间时发生勾挂。

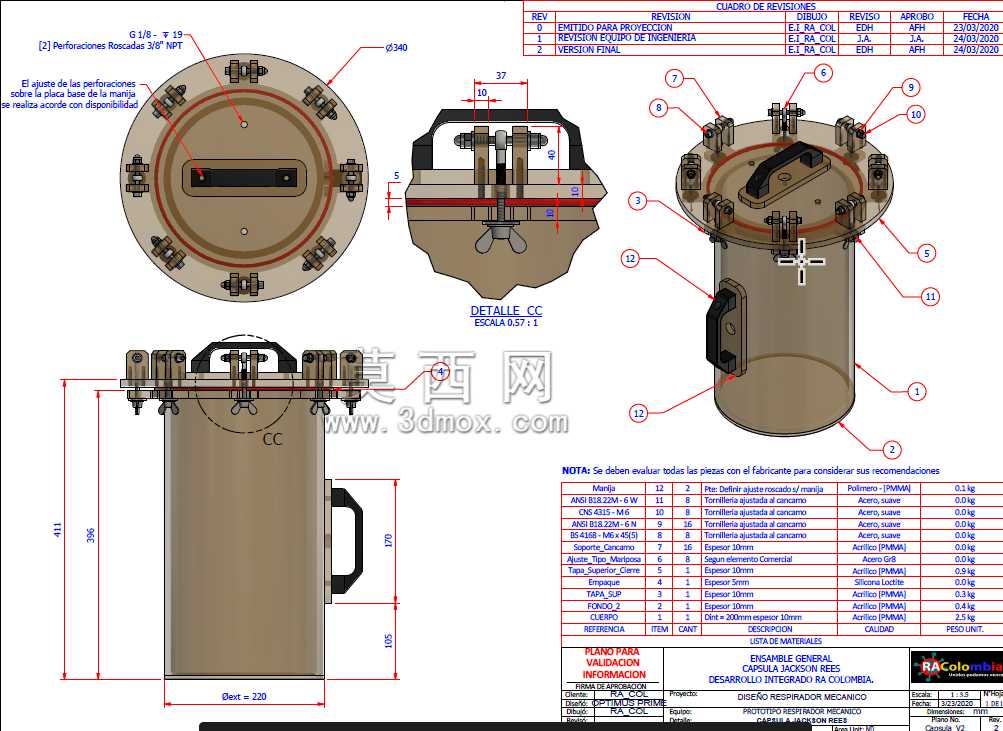

　　端盖上的紧固件采用对称式排布，一共八组压紧块均匀分布在端盖圆周方向，每个压紧块通过螺栓与主舱体端部的连接耳配合，锁紧时能够给端盖密封圈提供均匀的周向压紧力，避免局部压紧力不足导致的密封失效问题。端盖中心位置预留了呼吸回路的接口安装位，接口周围设计了凸起的定位挡边，能够在安装管路接头时快速定位，同时挡边可以承受管路插拔时的侧向力，避免接口根部出现应力开裂。主舱体外壁设计了一处小型的安装支座，用于固定外接的压力检测组件，支座与主舱体采用一体化结构，减少额外焊接或粘接带来的密封隐患，支座上的安装孔位做了沉台处理，安装螺丝后螺丝头部不会突出支座表面，防止剐蹭。

　　从安装边界来看，主舱体外径控制在常规单人背负设备的适配尺寸范围内，整体长度满足单人便携搬运的重心要求，端盖外轮廓与主舱体外径保持一致，没有额外突出的法兰边，整体最大外轮廓连续顺滑，能够适配多数背负式呼吸设备的固定绑带安装位，绑带可以直接环绕圆柱主舱体进行固定，不需要额外设计适配的安装支架。端盖与主舱体的配合面设计了环形密封槽，密封圈选用截面为圆形的标准密封件，装配时密封圈压缩量控制在合理区间，既保证密封性能，又不会因为压缩量过大导致端盖拆装阻力过大。

　　设计过程中重点考虑了实际维护的便捷性，所有外露的紧固件都选用标准件，现场维护时不需要特殊工具即可完成拆装；端盖上的各个功能区域做了明确的位置划分，提手、紧固件、接口位置互不干涉，单人操作即可完成端盖的拆卸与复位。壳体表面做了哑光硬质氧化处理，能够在潮湿、有腐蚀性气体的作业环境下抵抗表面腐蚀，同时哑光表面不会在作业环境中产生反光，避免在应急救援场景下反光干扰作业人员视线。主舱体的壁厚经过反复校核，在满足承压要求的前提下尽可能控制整体重量，降低作业人员长时间背负的负重压力，同时壁厚保留了足够的安全余量，即使出现轻微的磕碰凹陷，也不会导致壳体开裂或者内部容腔出现过大变形影响呼吸回路的正常工作。

　　在结构细节处理上，所有棱边位置都做了圆角过渡，避免应力集中导致的结构开裂，同时圆角处理也能够避免尖锐边角划伤作业人员或者割破防护装备。端盖上的提手内侧做了圆弧过渡，握持时贴合手型，长时间搬运不会出现硌手的问题；提手与端盖的连接位置做了加强筋处理，能够承受整台设备的重量，提携过程中不会出现提手断裂的问题。主舱体端部的连接耳与舱体一体化成型，每个连接耳位置都做了局部加厚处理，承受螺栓锁紧力时不会出现连接耳断裂的问题，连接耳上的螺栓孔位做了轻微的倒角，装配螺栓时能够快速导向，提高装配效率。
