带安装法兰边的小型导料溜槽结构

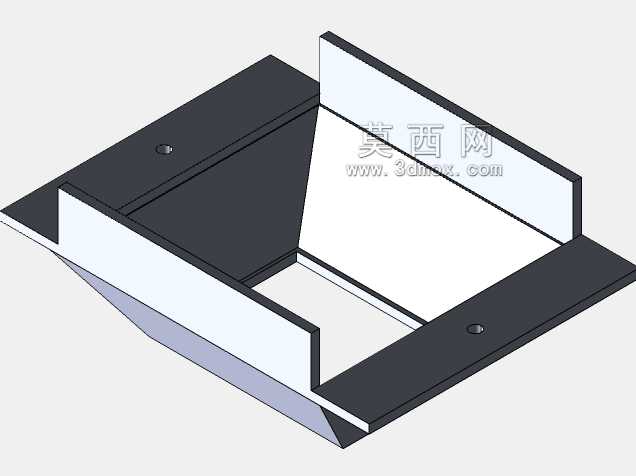

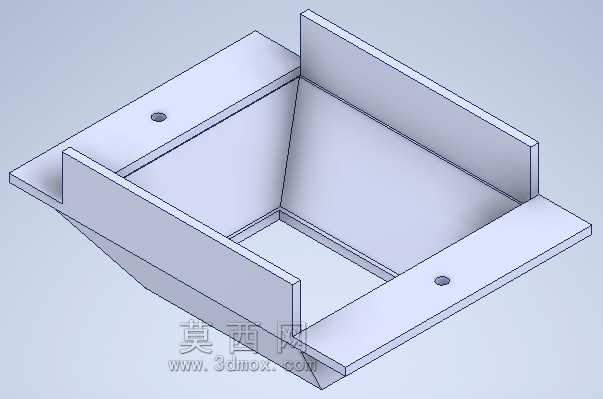

　　这类带安装法兰边的小型导料溜槽，多应用在小流量散料输送的末端衔接工位，常见于小型包装线的计量进料段、实验室小型物料分样设备、桌面级物料分选装置的落料衔接处，用来承接上游输送单元送出的颗粒、粉体或者小型片状物料，将物料平顺导向下游的接料容器、计量料腔或者下一级输送入口，避免物料在转接过程中出现撒漏、卡滞、偏流的问题。从结构设计来看，整体采用上宽下窄的斗状腔体，四个侧壁做了向内收的斜度设计，斜度取值参考了常见散料的安息角参数，保证常规流动性的散料能够依靠自重顺利滑落，不会在侧壁出现积料残留；腔体上口向外延伸出四个带安装孔的法兰边，法兰边与腔体侧壁做了折弯一体成型的结构，没有额外的拼接焊缝，既减少了加工工序，也避免了拼接缝隙容易卡料、

　　藏污的问题。安装边界上，四个法兰边处于同一水平基准面，安装孔的位置对称分布，安装时可以直接通过螺栓将整个溜槽固定在设备的机架安装板上，法兰边与安装面之间可以根据物料的防尘需求加装密封垫片，不需要额外设计支撑托架，安装定位简单，后期拆卸清理也十分方便。腔体的下开口尺寸根据下游接料口的尺寸做了匹配设计，开口边缘做了小尺寸的折边处理，既提升了下开口的结构刚度，避免长期受物料冲刷出现边缘变形，也能让物料流出时更集中，不会出现散流的情况。在实际工况适配中，这种结构的溜槽因为整体尺寸偏小，适合处理流量不大的物料转接场景，比如小型色母粒计量设备的进料导料、中药饮片分装机的落料导向、小型五金螺丝分选设备的出料导料都能适配；

　　如果处理有一定磨损性的物料，只需要在腔体内壁粘贴耐磨衬片即可，不需要改动整体安装尺寸，适配性较强。设计过程中没有做多余的加强筋结构，依靠侧壁折弯的折边和法兰边的结构就能够满足常规使用的刚度需求，整体重量较轻，不会给安装位置的机架带来额外的承重负担，同时钣金一体成型的加工方式也让生产制造成本更低，批量加工时的尺寸一致性更容易保证。在物料导流的细节上，四个侧壁的交汇位置做了小圆弧过渡处理，没有直角死角，避免细小颗粒在角落堆积，日常清理时只需要从下口通入压缩空气或者用毛刷简单清扫就能完成清洁，适合有定期清洁需求的食品、医药类小型物料处理设备使用。安装孔的孔径设计预留了一定的调节余量，安装时可以根据上下游设备的对接位置做小范围的位置微调，不需要重新加工安装孔，降低了现场安装的调整难度。整体结构没有活动部件，使用过程中不需要额外的维护，只需要定期检查安装螺栓的紧固情况、清理腔体内的残留物料即可，长期使用的故障率极低。
