22度倾角桁架式带式输送结构

　　在矿山、港口、建材加工、粮食仓储等散料转运场景中，带式输送机是承担长距离连续物料输送的核心设备，本次呈现的22度倾角桁架式带式输送结构，主要针对有高程差的散料输送工况设计，可在场地存在自然高差或工艺需要抬升物料落点的场景下，替代多台水平输送设备加提升设备的组合方案，减少中转环节的物料撒漏与设备投入成本。

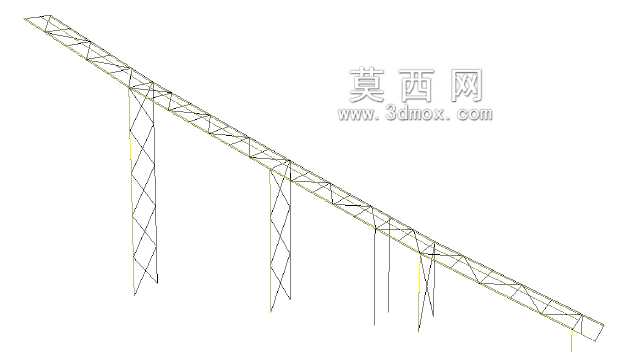

　　从结构设计逻辑来看，该输送设备采用桁架式主体机架，区别于传统槽钢焊接的落地式机架，桁架结构采用型材交叉焊接形成稳定的三角受力单元，在保证整体结构刚度的前提下大幅降低机架自重，既减少了钢材用量，也降低了安装过程中的吊装难度，尤其适合长距离输送线路的架空布设，可避开地面的通行通道、其他生产设备或地形障碍，无需额外搭建大量落地支撑基础，适配厂区内复杂的场地布局。

　　设备的22度倾角设置是经过工程场景验证的合理取值，针对煤炭、砂石、谷物等常见散料的安息角特性，该倾角可避免普通平型输送带在输送过程中出现物料下滑滚落的问题，无需额外加装挡边带或波纹挡边结构即可实现稳定的向上输送，兼顾输送效率与设备制造成本。机架的支撑腿采用格构式设计，单组支撑腿通过交叉腹杆连接形成独立的稳定支撑单元，可根据现场安装地面的高程差调整支撑腿的长度，适配不平整的安装场地，支撑腿底部预留有基础连接法兰，可通过膨胀螺栓或预埋螺栓与地面混凝土基础固定，抵御输送过程中皮带运行带来的动载荷与风载影响，尤其适合室外露天布设的输送线路。

　　从安装边界来看，该桁架结构的分段设计符合公路运输的尺寸限值，每段桁架长度控制在常规货运车辆的装载范围内，现场安装时可通过法兰拼接完成整体组装，无需大量现场焊接作业，缩短安装周期。输送带的承载段托辊组采用槽型布置，可增大输送带与物料的接触摩擦力，进一步提升大倾角下的物料输送稳定性，回程段托辊采用平行布置，减少输送带运行阻力。桁架两侧预留有皮带机安全护栏、检修走道的安装位置，可根据后期运维需求加装附属设施，满足安全生产规范要求。

　　在实际工况应用中，该结构可适配带宽500mm至1200mm的常规带式输送机配置，输送能力可根据带宽、带速调整覆盖每小时几十吨到上千吨的散料输送需求，头部驱动滚筒位置预留有驱动装置、张紧装置的安装接口，尾部可根据受料方式设计受料斗结构，适配装载机受料、上游设备落料等不同受料场景。相较于大倾角挡边带式输送机，该结构采用普通平型输送带，后期维护成本更低，输送带更换便捷，配件通用性强，适合长期连续运行的生产场景，在砂石骨料生产线、煤炭转运堆场、粮食烘干输送线等场景中均有广泛应用。

　　设计过程中对桁架的受力做了针对性优化，上弦杆主要承受输送带与物料的垂直载荷，下弦杆承受整体结构的拉应力，腹杆承担剪切力，所有型材的选型均经过载荷校核，在满载工况下的机架挠度控制在规范允许范围内，避免输送带运行过程中出现跑偏、撒料问题。支撑腿的布设间距根据桁架的截面刚度计算确定，避免跨距过大导致桁架下挠，同时也不会因支撑过密造成材料浪费。整体结构无冗余设计，所有构件均承担明确的受力作用，兼顾结构可靠性与经济性，适合作为标准化的倾斜输送单元用于各类散料输送系统的搭建，可根据实际输送距离、高程差灵活调整桁架总长度与支撑腿高度，适配不同项目的个性化需求。
