管道式氧含量检测传感装置结构设计

　　在工业过程控制、环境监测、燃烧设备配套、尾气排放检测等多个场景中，氧浓度的实时精准检测是保障工艺稳定、能耗达标、排放合规的核心环节，这款管道安装式的氧传感装置，正是针对管路内嵌式检测需求开发的结构方案。从实际使用场景来看，这类传感装置多适配于通径匹配的气体输送管路、燃烧设备进气/排气通路、环境监测采样管路，能够在气体流通的过程中实时捕捉管路内的氧浓度参数，为后端控制系统提供连续的检测数据，避免旁路采样带来的检测滞后、数据偏差问题。

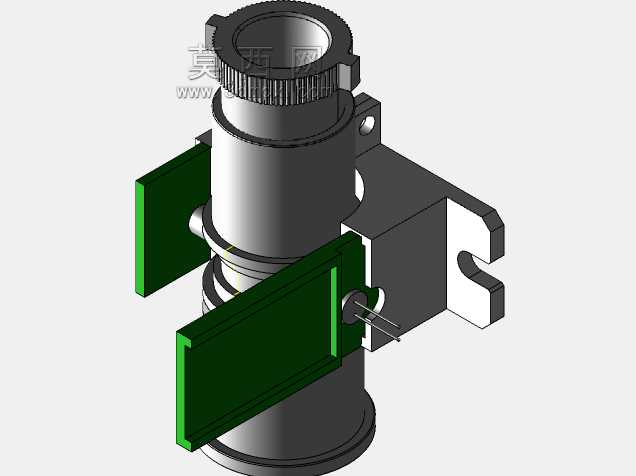

　　从功能特性上看，该装置采用管路直通式的主体结构，传感检测端直接嵌入管路流道内部，与被测气体直接接触，检测响应速度更快，同时主体流道采用通透式设计，不会对管路内的气体输送造成明显的压损，适配大流量连续检测的工况需求。装置尾部设置了滚花防滑的旋接结构，方便后期对传感核心元件进行更换、校准，无需整体拆解管路连接部分，大幅降低现场维护的操作难度。装置上部设置了两块直立的电路板安装位，分别用于信号采集处理与通讯传输，两块板件采用错位直立布局，既节省了装置整体的横向安装空间，也能避免板件之间的信号干扰，同时直立布局更利于板载元件的散热，在长期连续运行的工况下能有效降低电子元件的热衰减风险。

　　从设计思路层面拆解，整个结构优先考虑了现场安装的兼容性与长期使用的可靠性：主体基座采用分体式装配结构，下半部分为管路连接与安装固定基座，设置了带安装孔的固定支脚，支脚的安装孔位间距适配常规工业安装支架的标准尺寸，可直接通过螺栓固定在设备机架或安装面板上，不需要额外定制转接支架。基座与上部传感部分、管路连接部分采用定位止口配合，装配时能够快速保证各部件的同轴度，避免装配偏差导致的密封失效、检测位置偏移问题。管路连接端采用标准的圆柱配合面，可适配快接接头、法兰转接、软管套接等多种管路连接方式，能够兼容不同现场的管路安装条件。

　　关于安装边界与尺寸适配，该装置的管路主体部分外径适配常规中小通径的气体采样管路，整体安装高度控制在较低范围内，上部电路板的最高位置距离安装基准面的高度预留了足够的接线与维护空间，不会与周边的管路、设备部件产生干涉。装置的固定支脚向两侧延伸的宽度经过优化，在保证安装稳定性的前提下，尽可能缩小了安装所需的平面空间，适合在设备内部排布紧凑的场景下使用。尾部的旋接结构外径做了防滑处理，徒手即可完成拆装操作，尾部结构的外伸长度较短，不会占用过多的管路轴向空间，在管路排布密集的区域也能顺利完成维护操作。

　　在结构细节处理上，传感元件的安装位置设置在流道的中心区域，避开了管壁附近的流场滞止区，能够更准确地捕捉管路内主流气体的氧浓度参数，避免管壁附面层带来的检测误差。电路板安装位设置了定位柱与螺丝固定孔，能够将电路板牢牢固定，避免设备运行过程中的振动导致板件松动、接插件接触不良。基座与管路部分的密封面预留了密封件安装槽，可根据被测气体的特性选配不同材质的密封圈，满足常压、微压工况下的密封要求，防止气体泄漏影响检测精度或者造成现场安全隐患。整个装置的结构没有冗余的设计部件，所有结构特征都服务于检测功能实现、安装维护便捷性、长期运行可靠性这几个核心需求，没有多余的装饰性结构，完全从工业现场实际使用的角度出发完成结构排布，不管是用于新设备的配套开发，还是现有检测系统的改造替换，都能快速适配现场的安装与使用条件。
