户外装配式金属框架篷房支撑结构

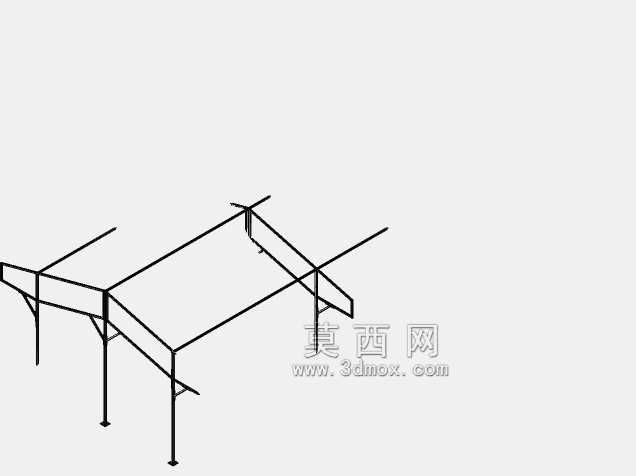

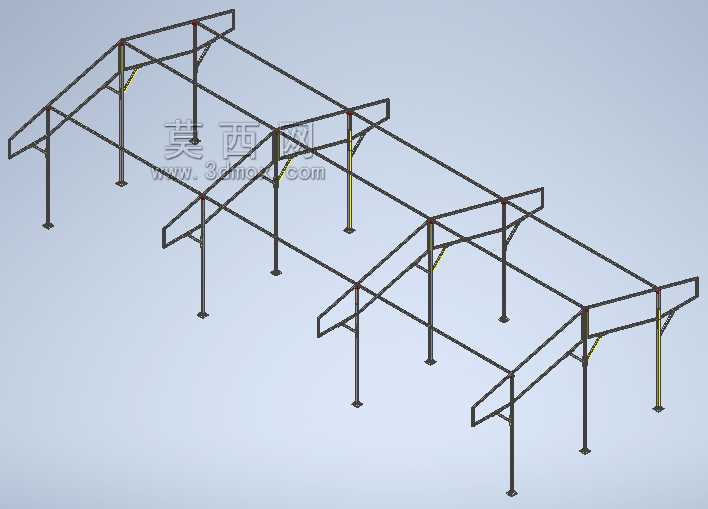

　　这套金属支撑框架主要面向户外临时或半永久遮蔽场景设计，可适配展会临时篷房、工地临时仓储遮雨棚、户外作业休息区遮蔽、应急救灾安置点帐篷等多种使用场景，区别于普通民用休闲帐篷的轻量化杆件，该框架采用等截面金属型材作为主受力构件，整体抗风、抗积雪荷载能力更强，能适应更复杂的户外气象条件。从结构受力逻辑来看，整体采用多榀排架沿纵向等距排布的形式，单榀排架为带斜撑的门型结构，斜向支撑构件布置在排架的转角位置，用于抵消水平风荷载作用下的结构侧移，避免框架在侧向力作用下出现失稳变形；纵向通过通长的水平系杆将各榀排架连接为整体，保证纵向的结构刚度，避免单榀排架出现独立失稳的情况，每根竖向立柱底部都设置了带安装孔的底板，可通过膨胀螺栓与硬化地面固定，

　　也可搭配配重块在无硬化条件的场地使用，安装时无需复杂的焊接作业，所有杆件之间均采用预制连接件配合紧固件装配，现场仅需常规手动工具即可完成整体组装，拆卸后杆件可分类打包，重复周转使用，运输存储占用空间小。设计过程中优先考虑了现场安装的容错性，所有连接节点的孔位均预留了合理的安装间隙，降低现场对位的难度，同时杆件的截面选型经过受力验算，在满足常规户外使用荷载要求的前提下，尽可能控制构件自重，降低人工搬运安装的劳动强度；框架的顶部轮廓为双坡形式，坡度设置符合常规篷布铺设的排水要求，降雨时顶面雨水可沿坡度自然向两侧排出，不会在篷布表面积水造成额外荷载。从安装边界来看，整体框架沿纵向的单元跨度可根据实际使用需求灵活增减，单榀排架的宽度、

　　立柱高度均采用标准化模数设计，可适配不同尺寸的篷布覆盖需求，立柱底部的安装底板尺寸经过优化，既能保证与地面连接的受力面积足够，又不会过多占用地面使用空间，框架整体的净空高度满足人员直立行走、常规小型设备进出的使用需求，不会出现内部空间压抑的问题。在细节处理上，所有杆件的端部均做了钝化处理，避免安装过程中划伤作业人员或划破篷布，斜撑构件与主杆件的连接位置采用贴合式节点设计，保证力的传递路径顺畅，不会出现局部应力集中的问题，纵向系杆与立柱的连接位置设置在立柱受力的反弯点附近，最大化发挥系杆的拉结作用，减少立柱的计算长度，提升立柱的受压稳定性。这套框架没有多余的装饰性构件，所有结构件都承担明确的受力作用，整体用钢量控制合理，相比同规格的焊接固定篷房结构，装配化的形式大幅降低了现场施工的周期，也减少了现场焊接带来的防火、防腐作业需求，杆件出厂前可统一做表面防腐处理，提升户外使用的耐锈蚀能力，延长整体结构的使用寿命。
