户外单坡顶集成式小型设备值守站

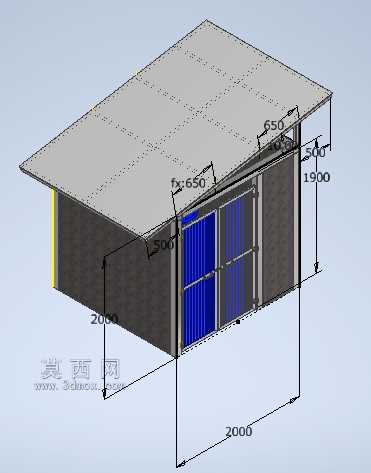

　　这类小型户外站房结构，多应用在厂区边角、野外管线节点、园区配套点位，用来放置小型供水控制单元、计量设备、弱电中转模块或是小型值守工具，替代传统砖砌临时房，省去现场砌筑养护的工序，整体预制完成后可直接吊装落位，大幅缩短现场施工周期。从结构设计来看，采用单坡外挑屋顶的形式，首先是考虑户外排水需求，坡面朝向背离检修门的一侧，可让雨水直接排向站房后侧，避免雨天开门时雨水顺着檐口滴落到检修人员身上，外挑650mm的檐口也能为门前操作区域留出遮雨空间，日常巡检开门操作时不用额外搭设临时雨棚。主体围护结构采用夹芯彩钢板拼接，兼顾自重轻与保温隔热的需求，整体落地尺寸控制在2000mm×2000mm的正方形占地范围内，高度方向总尺寸1900mm，

　　内部净空可满足成年人站立操作的基本需求，不会出现碰头的问题，同时整体尺寸紧凑，不会占用过多场地空间，在狭窄的管线走廊、厂区边角空地都能找到合适的安装位置。检修门采用双开对扇设计，门体宽度适配常规小型设备的进出需求，日常巡检只需要开启单扇门即可进入，需要更换内部设备时可完全打开双扇门，留出足够的搬运通道，门体上加装的横向加强筋可提升门板抗风性能，应对户外常见的阵风载荷不会出现门板变形漏缝的问题。设计阶段特意将屋顶外挑尺寸做了冗余考虑，除了遮雨之外，夏季也能为墙体遮挡部分直射阳光，降低站房内部的温升，减少内部温控设备的能耗。底部安装边界预留了找平垫铁的放置空间，现场安装时只需要提前做好四个角点的混凝土硬化支墩，不需要做整体混凝土地面，

　　即可完成站房的调平固定，支墩高度预留100mm左右的间隙，可避免地面积水倒灌进站房内部，同时也方便底部进出管线的穿接作业。站房后侧墙体预留了穿线孔位，可根据内部放置设备的类型，灵活选择穿入动力电缆、信号管线或是给排水管路，孔位出厂时配备密封胶圈，穿管完成后可直接封堵，避免蚊虫、雨水顺着管线缝隙进入内部。围护板材的拼接缝全部采用企口咬合加密封胶填缝的工艺，长期户外使用不会出现接缝渗水的问题，板材表面的彩涂层具备耐候抗紫外线性能，不需要额外做表面防腐处理，日常维护只需要定期清理檐口堆积的落叶即可。从结构受力角度看，屋顶采用型钢龙骨焊接框架，上面铺设彩钢顶板，可承受常规地区的积雪载荷，不需要额外做屋顶加固，框架与底部的型钢底座焊接为整体，

　　吊装时可直接通过底座上的吊点起吊，不会出现结构变形的问题。内部空间没有做固定隔断，可根据实际使用需求灵活布置设备支架、配电箱或是简易操作台，适配不同场景的使用需求，不管是作为供水控制节点的停水泵操作站、还是弱电信号中转房、或是小型环卫工具存放点，都能通过内部布局调整满足使用要求。门体配备通用型防水锁具，户外长期使用不会出现锁芯锈蚀无法开启的问题，锁具安装位置距离地面高度符合人体工程学设计，人员站在地面即可方便开锁操作，不需要垫脚或是弯腰。整体结构没有复杂的传动部件，后期维护成本极低，所有围护板材都采用标准模数设计，若出现局部板材磕碰损坏，可直接拆卸更换对应板块，不需要整体拆解站房，大幅降低后期运维的成本与时间。
