便携按压式喷雾瓶结构设计

　　这类手压式喷雾容器，日常在日化分装、医用消杀、美妆护肤、小型园艺喷施场景里都有极高的普及率，不同于大容量工业喷淋设备，它的核心定位是单人手持操作的小剂量精准喷施载体，所有结构设计都围绕单手可控、定量出液、密封防漏这几个核心需求展开。

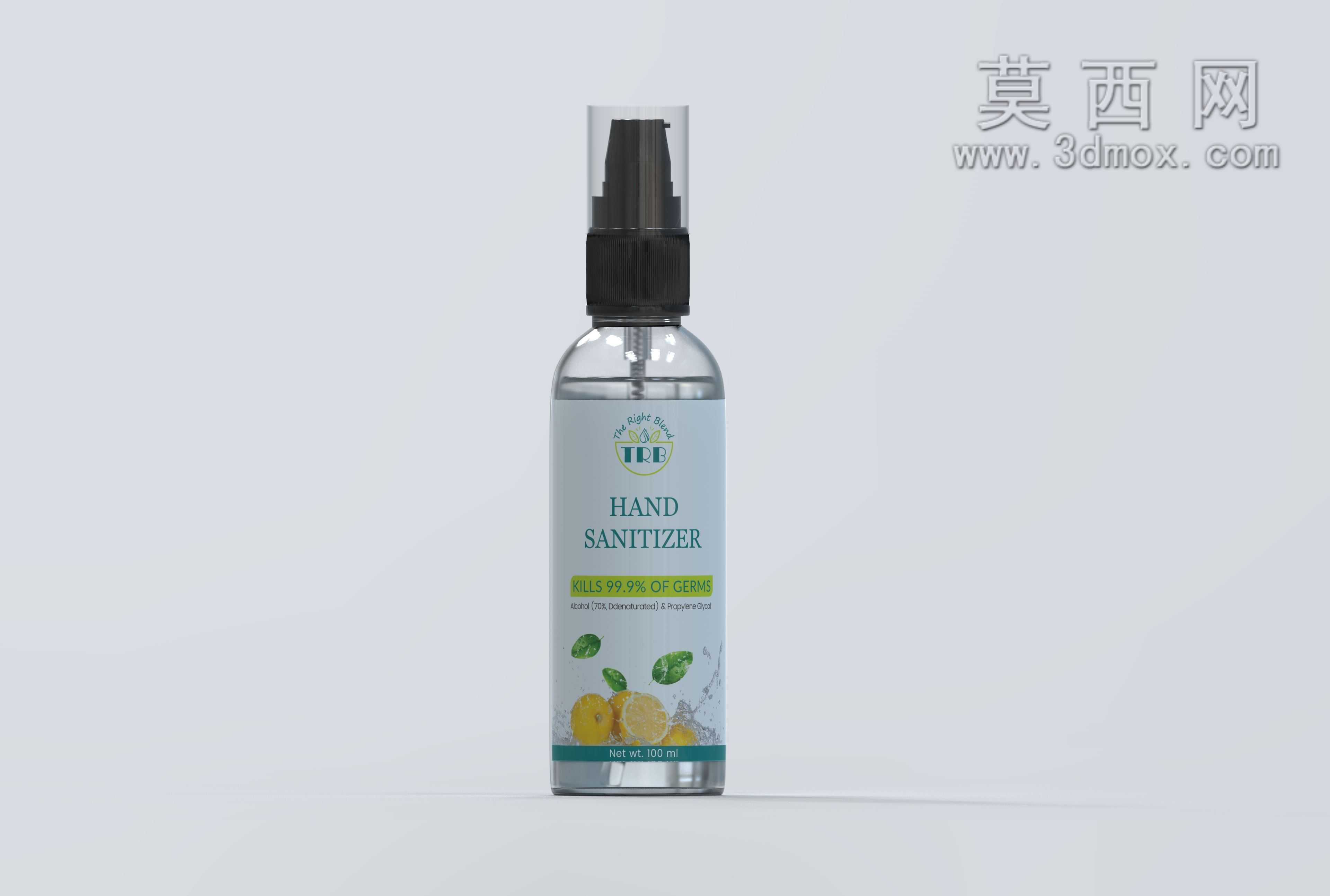

　　从结构拆分来看，整个产品分为瓶身、泵芯组件、按压头三个核心模块，瓶身采用直筒圆柱造型，是兼顾握持手感与内部容积利用率的最优选择——圆柱曲面在同等壁厚下抗内压变形能力更强，灌装、运输过程中受外力挤压时应力分布更均匀，不会出现棱角位置应力集中开裂的问题，直筒结构也适配常规自动化灌装线的卡瓶定位机构，不需要额外定制异形工装就能完成批量上料、灌装、旋盖工序。瓶身底部做了内凹的圆弧过渡，一方面是让吹塑成型时的料头位置藏在内凹处，保证放置时接触面平整不晃，另一方面内凹结构形成的加强筋效应，能提升瓶底抗跌落冲击的能力，从1.2米高度自由坠落到硬质地面时，瓶底不会出现鼓包、开裂漏液的问题。

　　核心的泵芯组件是整个喷雾瓶的功能核心，设计时要兼顾按压行程与出液量的匹配，常规这类便携款的按压行程控制在12-15mm区间，单次按压出液量稳定在0.12-0.15ml，既不会因为单次出液太多造成液体浪费，也不会因为行程太长导致单手按压力度过大，普通成年女性单指按压力度在15-20N区间就能完成完整按压行程，适配绝大多数使用人群的操作力度。泵体内部的单向阀结构采用硅胶锥面密封，静置状态下密封面能承受0.3MPa的内部气压不渗漏，哪怕瓶内灌装易挥发的酒精类液体，长期横放也不会出现漏液问题；进液管延伸到瓶身底部的内凹位置，管口做了45度斜切处理，避免管口直接贴死瓶底导致无法吸液，哪怕瓶内剩余液体只剩不到5ml，也能正常抽吸喷施，减少液体残留浪费。

　　按压头的设计兼顾了导流与防护功能，喷嘴的流道做了旋流腔结构，液体经过旋流腔时会产生高速旋转，从喷嘴微孔喷出时就能形成均匀的扇形雾化面，雾化颗粒直径控制在50-80μm区间，喷施在皮肤或者物体表面时不会形成大颗液滴流淌，覆盖范围均匀。按压头外侧的防尘罩和按压头做了卡扣配合，不用的时候扣上防尘罩，既能避免外界灰尘堵塞喷嘴微孔，也能防止误触按压导致液体漏出，防尘罩侧面做了细小的防滑凸棱，单手就能完成拔开、扣合的操作，不需要双手配合。

　　从安装边界来看，这类喷雾瓶的整体外径控制在32-35mm区间，刚好适配成年人手掌的握持宽度，整瓶高度控制在150mm左右，空瓶重量控制在18-22g，放在随身包袋、工装口袋里都不会占用过多空间，也不会因为自重太大增加携带负担。瓶口采用标准的24牙螺纹接口，和市面上绝大多数同规格的替换泵头、瓶盖通用，哪怕原装泵头损坏，用户也能自行替换同规格配件，延长产品的使用寿命。瓶身的壁厚控制在0.8-1mm区间，采用PET或者PP材质吹塑成型，既保证了足够的结构强度，也能控制材料成本，同时透明材质的瓶身可以直观看到内部剩余液体量，方便用户及时补充灌装。

　　在实际结构建模过程中，要重点关注几个配合位置的公差控制：泵头和瓶口的螺纹配合公差要控制在0.1mm以内，配合位置的硅胶密封圈压缩量保持在20%-25%，压缩量太小会导致密封不严漏液，压缩量太大会导致旋盖阻力过大，自动化生产线旋盖时容易出现滑牙问题。泵芯内部的弹簧选型要匹配按压力度，弹簧刚度太大按压手感偏硬，刚度太小则无法带动活塞复位，连续按压时会出现吸液不足、喷雾断断续续的问题。喷嘴的微孔直径控制在0.3mm左右，孔径太大喷出的液体雾化效果差，容易形成水柱，孔径太小则容易被液体里的细小杂质堵塞，影响正常使用。

　　这类产品的设计没有冗余的复杂结构，所有结构细节都围绕实际使用场景的痛点优化，比如很多用户反馈过喷雾瓶用了一段时间之后会出现漏液、喷不出雾的问题，本质上就是密封结构公差不合理、进液管位置设计不当、旋流腔加工精度不够导致的，在三维建模阶段就要把这些配合位置的干涉、公差、运动行程都做模拟验证，确保按压过程中活塞运动无卡滞，单向阀开合顺畅，密封面在各个姿态下都能保持有效密封，不需要反复开模修模就能达到量产的结构要求。
