曲面贴合式防护端帽结构三维设计

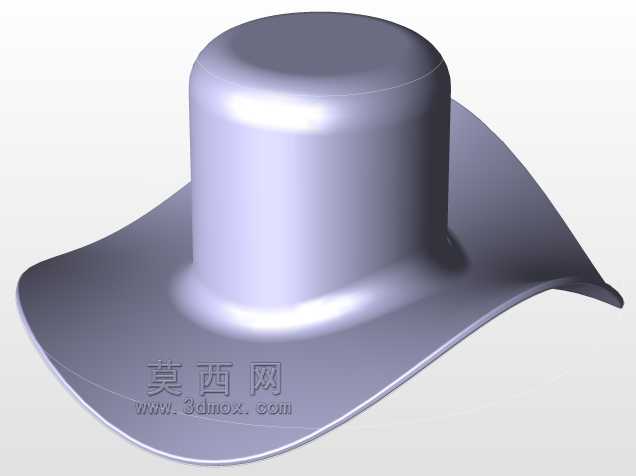

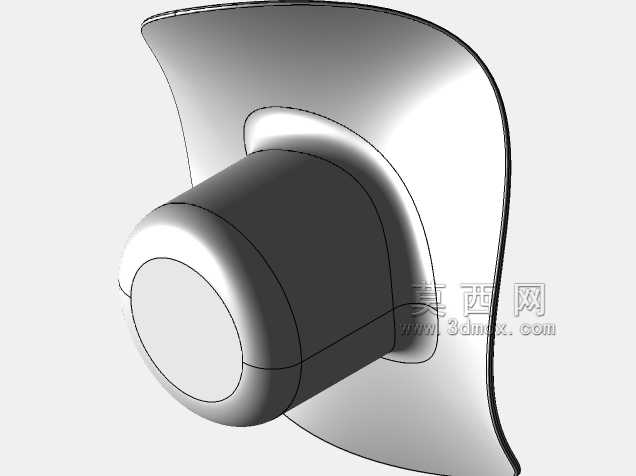

　　这类曲面贴合式防护端帽，多应用在需要对轴类端部、操作旋钮外露段做包覆防护的场景，常见于工业操作台外露操作件、小型设备传动端外露部位、手持机具的端部防护位置，核心作用是隔绝端部尖锐棱边与操作人员的直接接触，同时避免外界粉尘、切削液飞溅进入端部配合间隙，降低配合面锈蚀、卡滞的概率。从结构上看，该端帽采用分体式曲面设计，外侧贴合面做了大弧度随形曲面，能够和安装基座的曲面轮廓完全贴合，不存在安装后局部凸起、缝隙过大的问题，安装后不会和周边运动部件产生运动干涉。圆柱段部分做了等壁厚设计，壁厚均匀性控制在合理区间，既保证了套装在对应轴端时的抱紧力，不会因为设备运行振动出现松脱移位，也不会因为壁厚过大造成材料浪费、安装后整体尺寸超出安装边界。

　　设计过程中首先要确认安装配合面的轮廓数据，外侧贴合面的曲率需要和安装基座的安装面曲率完全匹配，配合面预留的安装间隙控制在装配公差允许范围内，避免安装后出现翘边、贴合不严的情况。圆柱内腔的尺寸需要和被包覆的轴端外径做过渡配合设计，内腔端部做了小角度导入倒角，安装时可以顺利套入轴端，不需要额外施加过大的压装力，日常维护拆卸时也不会因为配合过紧造成端帽破损。端帽的外端面做了圆弧过渡处理，没有尖锐棱角，即使操作人员在设备周边操作时意外触碰，也不会造成磕碰划伤。从安装边界来看，该端帽安装完成后，外侧曲面和基座表面齐平，圆柱段向外伸出的长度刚好完全覆盖轴端的外露部分，不会因为伸出过长影响周边操作空间，

　　也不会因为伸出长度不足导致轴端部分外露失去防护作用。在实际选型应用时，需要先核对被包覆轴端的直径尺寸、安装基座贴合面的曲面曲率，确认端帽的整体外轮廓尺寸不会超出设备周边的安全间隙，尤其是在有移动部件的设备上使用时，要预留足够的运动安全距离，避免端帽随设备振动移位后和运动部件发生刮碰。该端帽的曲面过渡位置做了圆角强化处理，长期使用过程中不会因为频繁的装拆、外力触碰出现应力开裂，配合面的边缘做了薄边处理，安装后和基座表面的缝隙极小，粉尘、液体很难从缝隙进入内部配合位置，能够有效延长内部配合轴件的使用寿命。针对不同的使用场景，这类端帽可以适配不同的材质需求，在有油污、切削液的加工设备上使用时，选用耐油材质即可满足长期使用需求，

　　在有频繁触碰的操作端使用时，选用表面摩擦力适中的材质还可以兼具辅助操作旋钮的功能，不需要额外在轴端加装操作手柄。设计建模过程中，曲面部分的曲率连续性需要做重点校验，避免出现曲面褶皱、曲率突变的问题，否则不仅安装后贴合度差，还会在注塑成型过程中出现缩水、变形等缺陷，圆柱段和曲面连接位置做了渐变过渡，减少应力集中的同时，也让整体外观更流畅，没有突兀的结构转折。
