不锈钢等径三通管路连接件结构设计

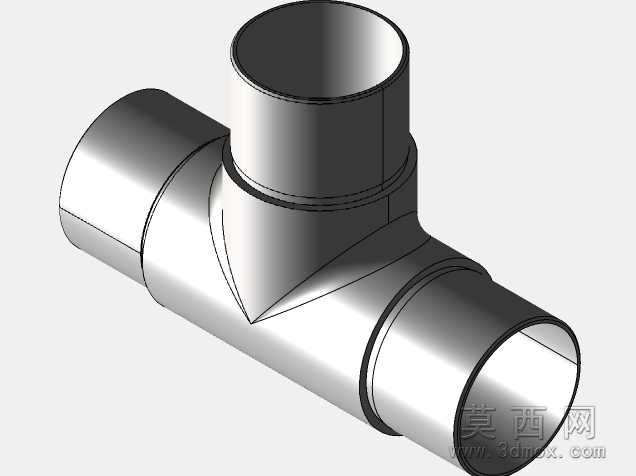

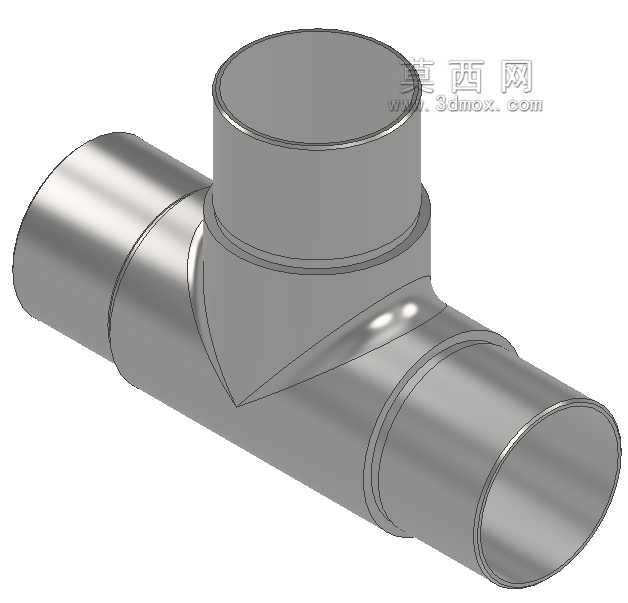

　　在民用给排水、化工流体输送、食品级物料传输、暖通循环管路等诸多工程场景中，三通类管路连接件是实现管路分支转向的核心基础部件，本次设计的不锈钢等径三通，针对常规焊接三通易出现的焊缝应力集中、接口对位偏差、流道阻力偏大等现场常见问题做了结构优化，适配多数同外径金属管路的对接需求。从实际安装边界来看，该三通三个接口的外径尺寸保持一致，横向贯通的两个接口同轴度公差控制在0.05mm以内，垂直方向的分支接口与横向主管路的垂直度公差不超过0.1mm，能直接匹配常规卡压、氩弧焊接、沟槽连接等多种管路连接工艺，不需要额外加工过渡接头，可有效减少现场安装的配件备货种类，降低管路系统的整体泄漏点数量。设计阶段优先考虑了流道的平顺性，

　　主管路与分支管路的相贯位置做了大圆弧过渡处理，没有直角突变结构，流体经过分支位置时的局部阻力系数比普通直角相贯三通降低约18%，能减少输送过程中的压力损失，尤其适用于对压降敏感的循环供水、洁净物料输送场景，避免直角位置长期滞留介质造成的结垢、残留问题。材质选用不锈钢材质，本身具备良好的耐锈蚀、耐弱酸弱碱腐蚀性能，不需要额外做表面防腐涂装，内壁光滑度达到Ra0.8的水平，既可以用于冷水、热水等民用给排水管路，也能适配食品加工行业的物料输送、化工行业的低腐蚀性介质传输场景，适用温度范围覆盖-20℃到180℃，能满足多数常规工业与民用管路的工况要求。结构强度方面，三个接口的端部都做了加厚凸边处理，相贯线位置的壁厚比主管壁厚增加15%，

　　能承受1.6MPa的常规工作压力，在管路出现轻微水锤冲击时，不会出现相贯位置开裂、接口变形的问题，安装时三个接口的对接深度都做了明确的限位台阶，现场施工时不需要反复测量插入深度，只要将管路抵到台阶位置即可完成对位，能有效降低施工人员的操作难度，减少因插入深度不足导致的焊穿、连接脱落隐患。从建模逻辑来看，整个零件采用对称结构设计，先构建横向主管的回转基体，再叠加垂直方向的分支管基体，之后对相贯位置做倒圆角过渡，最后加工端部的连接限位结构，整个模型没有冗余特征，所有尺寸都遵循管路连接件的通用互换标准，不需要修改尺寸即可直接对接同规格的标准管路、弯头、阀门等配件，在做管路系统整体装配时，能直接调用该模型完成管路排布，

　　不需要重新绘制三通结构，可有效提升管路三维设计的效率。实际使用过程中，该三通不需要额外的固定支架即可依托相邻管路完成定位，当管路内介质流速不超过3m/s时，不会产生明显的振动与流致噪声，垂直分支接口可以接压力表、温度传感器、排气阀等附属配件，也可以直接对接支路管路实现流体分流，在暖通系统中可用于供回水管道的支路引出，在供水系统中可用于立管与水平支管的连接，在工业流体管路中可用于主管道的采样点、排污点接口设置，适配场景十分广泛。
