不锈钢可调式垂直支撑固定支座结构

　　日常做卫浴隔断、商用护栏、玻璃栏板的结构配套时，这类可调垂直支撑是出镜率极高的连接件，很多刚入行的结构设计师容易忽略这类小零件的细节设计，最后现场安装时才发现角度偏差、贴合不严的问题，反而拖慢整个项目的施工进度。从实际使用场景来看，这类支撑件主要承担上部固定面板与下部安装基面之间的载荷传递，同时要抵消安装基面的平面度误差、上部构件的角度偏差，避免硬连接产生的内应力导致玻璃碎裂、金属面板变形。

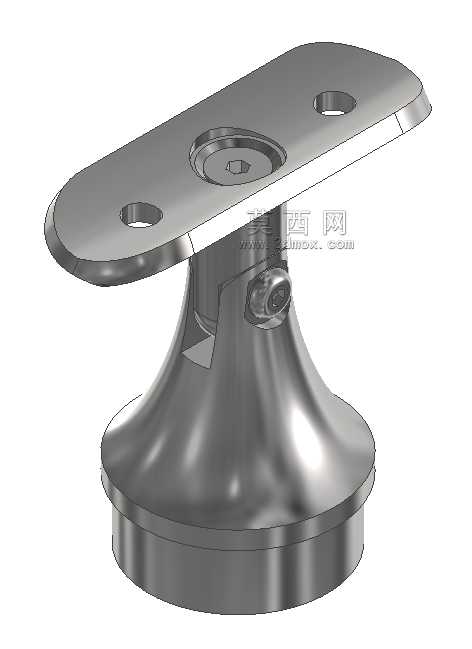

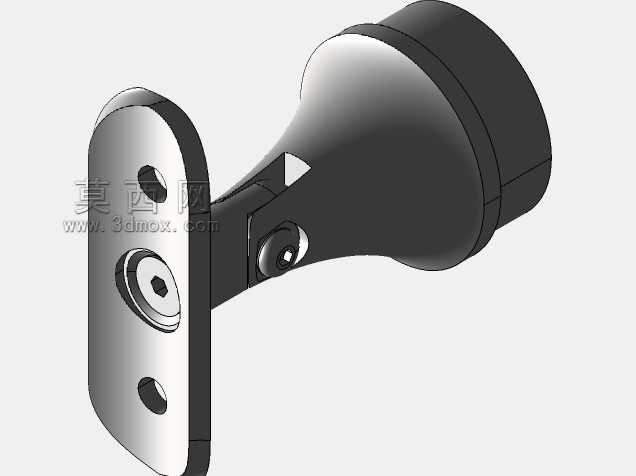

　　从结构设计逻辑来看，上部的椭圆形安装板做了圆弧收边处理，没有尖锐棱角，一方面是避免安装过程中划伤施工人员，另一方面也不会对接触的玻璃、装饰面板造成应力集中，板上预留的两个沉头安装孔，适配常规的内六角沉头螺钉，安装后螺钉头完全沉入板面，不会突出刮碰周边构件，中间预留的内六角凹孔是角度调节的锁紧位，当支撑主体调整到需要的垂直角度后，通过这个位置的锁紧螺钉可以把上下两部分的相对位置完全锁死，不会在长期载荷下出现角度偏移。中间的连接颈部做了收腰的喇叭形过渡，既减少了整体的材料用量，又保证了足够的结构强度，不会在侧向受力时出现颈部断裂的问题，下部的圆形底座是和安装基面贴合的部位，底面做了精磨处理，和水泥基面、金属型材基面、石材基面都能实现良好贴合，不需要额外做过多的基面找平就能保证安装稳定性。

　　实际选型时要注意安装边界的匹配，上部椭圆板的长度方向要和被支撑面板的受力方向保持一致，两个安装孔的连线要垂直于载荷传递方向，这样能最大化螺钉的抗剪切能力，避免长期受力下螺钉变形。底座的直径要匹配下部安装型材的宽度，如果是装在圆管立柱上，底座直径不能超过立柱外径，否则会出现底座悬空、贴合不严的问题；如果是装在平面石材或者水泥基面上，底座直径要足够大，分散单位面积的压力，避免压裂饰面材料。角度调节的范围设计在正负15度以内，足够覆盖绝大多数现场安装的基面偏差，不需要额外做垫片调整，安装时先把底座通过粘接或者螺钉固定在下部基面上，再把上部安装板和被支撑的面板临时固定，调整到垂直状态后锁紧中间的紧定螺钉，最后再把上部的固定螺钉完全拧紧即可，整个安装过程不需要复杂的工装，普通施工人员就能完成操作。

　　材质选用不锈钢是考虑到这类支撑很多用在卫浴间、户外护栏这类潮湿或者有腐蚀介质的场景，不会出现生锈、镀层脱落的问题，长期使用也不会因为锈蚀导致连接强度下降，表面做的拉丝处理和常见的不锈钢装饰构件质感匹配，不需要额外做表面装饰处理就能满足外观要求。结构上没有复杂的异形曲面，所有的转角都做了圆角过渡，建模的时候不需要做过于复杂的曲面拆分，加工时无论是精密铸造还是数控加工都能很方便地实现，量产的良率很高，不会因为结构复杂导致成本大幅上升。很多设计师在做这类连接件的时候容易忽略紧定螺钉的隐藏设计，这款结构把紧定螺钉设置在颈部侧面，安装后从正面和上部都看不到螺钉头，整体外观更简洁，不会破坏装饰面的整体视觉效果，同时紧定螺钉的位置预留了足够的扳手操作空间，安装时不需要特殊的加长扳手就能完成锁紧操作。

　　在做配套结构校核的时候，要注意这类支撑的额定载荷是垂直方向的静载荷，不能承受过大的冲击载荷或者持续的交变载荷，如果是用在有振动的设备旁，需要额外增加防松垫片，避免紧定螺钉在长期振动下出现松脱。上部安装板和被支撑面板之间如果是玻璃材质，要加装橡胶垫片，避免硬接触导致玻璃受压碎裂，垫片的厚度控制在1到2毫米即可，过厚会影响连接的刚性，过薄起不到缓冲作用。底座和下部基面连接的时候，如果是用在户外场景，底座和基面之间要打密封胶，避免雨水渗入连接缝隙导致基面发霉或者连接件底部锈蚀，密封胶要选用中性硅酮胶，不会和不锈钢材质发生反应，也不会污染周边的饰面材料。
