不锈钢塞式密封堵头结构设计

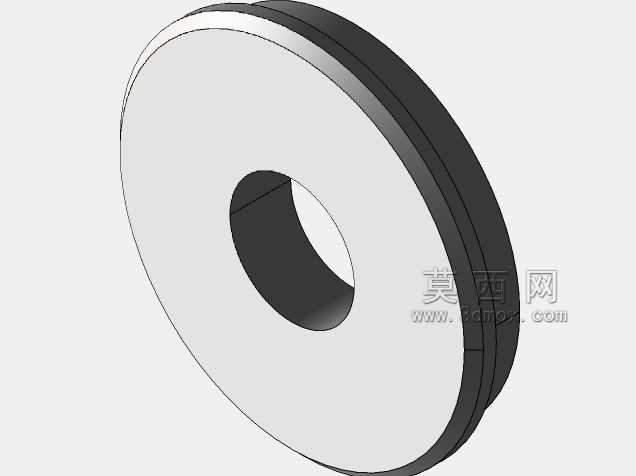

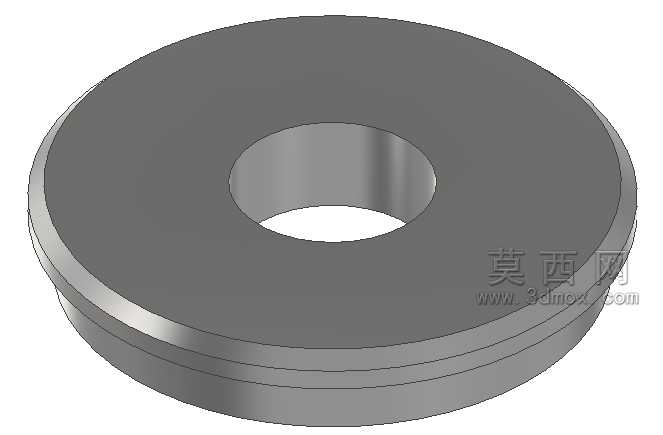

　　在液压管路系统、气动控制回路、流体输送设备的日常运维与装配环节中，管路端部的封堵是极易被忽略却直接影响系统运行稳定性的细节，这类环形不锈钢塞正是针对中低压管路的端部封堵需求开发的结构件。不同于常规的外螺纹堵头需要在管路内壁加工配套内螺纹，该塞体采用过盈配合加端面贴合的密封逻辑，安装时无需额外攻丝，仅需将塞体同轴压入对应内径的管路端口，依靠塞体外侧的环形台阶面与管路端面形成硬密封，配合塞体与管壁的过盈贴合实现径向密封，能够在-20℃到120℃的常规工业工况下稳定封堵，不会出现介质渗漏、塞体松脱的问题。从结构设计逻辑来看，该塞体采用同轴环形结构，中心预留的通孔并非工艺孔，而是用于泄压或者穿装定位杆件，在部分需要保留管路内部介质导通通路、

　　仅封堵环形间隙的场景下，中心通孔的尺寸公差控制在H7级别，能够与穿装的杆件形成间隙配合，不会额外增加杆件的运动阻力。塞体的厚度经过反复校核，在满足1.6MPa工作压力下的抗变形能力前提下，尽可能压缩轴向尺寸，避免安装后突出管路端面过多，影响周边部件的装配空间。塞体的外侧设置有两道环形凹槽，凹槽内可适配安装O型密封圈，进一步提升径向密封的可靠性，在存在轻微振动的工况下，密封圈能够补偿管壁与塞体之间的微小间隙，避免长期振动导致的密封失效。在实际选型应用中，需要重点核对塞体的外径尺寸与待封堵管路的内径公差，过盈量控制在0.02mm到0.05mm之间，过盈量过小会导致密封压力不足，介质容易从配合面渗漏，过盈量过大则会增加压装难度，

　　甚至导致管路端口出现胀裂变形。塞体的端面做了倒角处理，压装时能够自动导正，无需反复调整同轴度，压装到位后台阶面与管路端面完全贴合，能够承受一定的轴向冲击力，不会因为管路内部的压力波动出现塞体被顶出的情况。这类不锈钢塞的应用场景并不局限于工业管路，在小型压力容器的检测口封堵、自动化设备的气路分支封堵、液压阀块的工艺孔封堵场景中都能适配，相比传统的螺纹堵头，它没有螺纹咬合的应力集中问题，不会因为多次拆装导致螺纹滑牙，在需要频繁拆装维护的工位上，重复安装的密封稳定性更有优势。建模过程中需要重点关注几个尺寸链的校核：首先是塞体外径与中心通孔的同轴度，公差需要控制在0.01mm以内，否则压装后会出现偏心，导致一侧配合间隙过大出现渗漏；

　　其次是台阶面的平面度，需要保证与塞体轴线垂直，垂直度公差控制在0.02mm以内，避免安装后台阶面与管路端面存在楔形间隙，影响端面密封效果；最后是外侧环形凹槽的尺寸公差，需要与选用的O型密封圈线径匹配，保证密封圈安装后有合理的压缩量，既不会因为压缩量过大导致密封圈过早老化，也不会因为压缩量不足导致密封失效。塞体的边缘全部做了R0.2的圆角处理，避免安装过程中锐边割伤密封圈，也能减少操作人员装配时被划伤的风险。在食品加工、医药生产等对卫生等级有要求的管路场景中，该不锈钢塞采用304或316不锈钢材质加工，表面粗糙度达到Ra0.8，不容易积存介质残留，能够满足CIP清洗的要求，不会因为长期使用出现卫生死角。针对部分存在腐蚀介质的工况，塞体表面可做钝化处理，提升抗腐蚀能力，延长在酸碱环境下的使用寿命。
