卫生级不锈钢管路圆弧形端封盖帽结构

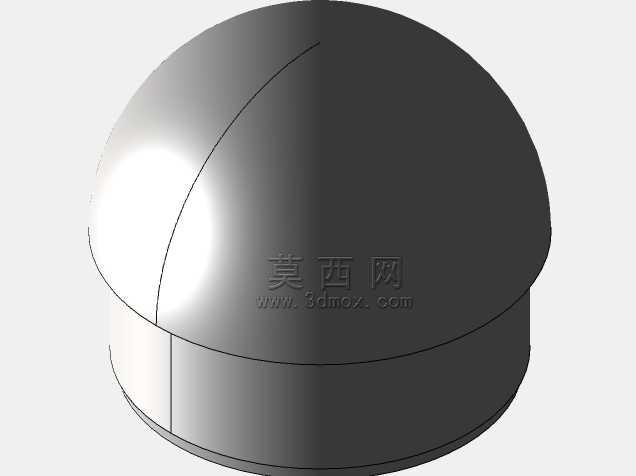

　　在食品饮料输送、生物医药纯化、精细化工流体管路的布设现场，管路末端的封堵部件往往是容易被忽略却直接影响系统运行稳定性的关键零件，这款圆弧过渡的不锈钢端封结构，正是针对洁净管路的末端封堵需求设计的专用配件。不同于常规平焊堵头存在的直角积液死角，这款端帽的外轮廓采用大半径圆弧平滑过渡，内壁与插接段衔接处做了同曲率的圆角处理，完全符合卫生级管路的无滞留设计要求，在CIP在线清洗流程中，清洗介质可以顺着圆弧面完全冲刷过所有接触表面，不会残留介质残渣滋生微生物，这一特性让它在乳制品、无菌注射液输送管线的临时封堵、末端预留接口封闭场景中具备不可替代的优势。从结构设计逻辑来看，这款端帽采用插接式安装结构，

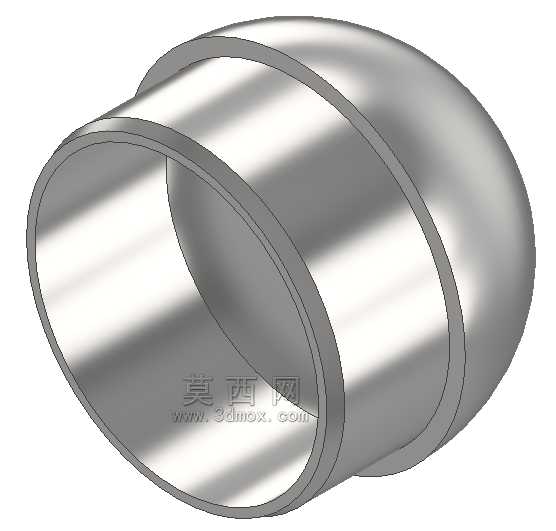

　　直段部分的外径与对应规格的薄壁不锈钢管内径做了公差匹配，安装时可以直接插入管路端口，直段外壁预留的环形凸台一方面起到安装定位作用，插入到位后凸台端面与管路端口端面完全贴合，避免端帽插入过深导致的通径缩减，另一方面也为后续的焊接或者卡箍紧固提供了定位基准，不管是采用氩弧焊连续密封焊，还是搭配快装卡箍配合密封圈使用，都能保证连接位置的同轴度，不会出现偏斜导致的密封失效问题。端帽的封闭端采用等壁厚设计，整个圆弧面的壁厚与直段插接部分保持一致，没有出现局部壁厚突变的情况，这种设计一方面避免了焊接加工时因为壁厚差导致的局部应力集中，降低焊后冷裂纹出现的概率，另一方面在管路承受内压时，圆弧面的应力分布更加均匀，

　　相比平底端盖可以承受更高的管路工作压力，不需要额外增加加强筋结构就能满足1.6MPa工作压力下的强度要求，整体结构更加简洁，外表面没有突出的棱角或者结构凸起，在做外表面抛光处理时可以一次性完成镜面抛光，减少后续打磨处理的工序成本。在安装边界的尺寸控制上，这款端帽的直段长度经过精确核算，既保证插入管路后有足够的接触面积提供连接强度，不会因为管路内压波动出现端帽脱出的问题，又不会因为直段过长占用过多管路内部空间，导致管路末端出现介质流动死区；圆弧端的外轮廓最大直径与管路外径保持一致，安装完成后整个管路末端的外表面平滑过渡，没有突出的台阶，在做管线外部保温层包覆时，保温材料可以完全贴合管路和端帽的外表面，不会出现缝隙导致的冷桥结露问题，

　　这一细节在低温流体输送管路、冷链输送系统中尤为重要，很多常规堵头因为外轮廓突出，保温层包覆后容易出现缝隙，在低温工况下频繁结露滴水，影响生产现场的环境整洁，甚至滋生霉菌污染洁净车间环境。从实际使用场景的适配性来看，这款端帽不仅可以用于固定管路的末端永久封堵，也可以用于设备调试阶段的临时接口封闭，在管路系统安装完成后进行水压试验、气密性试验时，这款端帽的圆弧结构可以快速分散试验压力带来的轴向载荷，相比平堵头更不容易出现密封面渗漏的问题；在需要频繁拆装的预留接口位置，搭配卫生级密封圈和快装卡箍使用时，圆弧端面的光滑表面不会划伤密封圈，反复拆装也不会出现密封面磨损导致的泄漏问题，大幅降低日常维护的配件更换成本。设计过程中针对不同的管路通径规格，端帽的圆弧半径、直段长度、凸台尺寸都做了对应的参数化匹配，所有规格的端帽都遵循统一的设计准则，即内壁无死角、安装无偏斜、承压无应力集中、外表面无突出结构，完全适配现有卫生级不锈钢管路的安装尺寸体系，不需要对现有管路做任何改造就可以直接替换原有封堵部件，在老旧管线的卫生级升级改造项目中，可以大幅降低现场施工的改造成本和作业时间。
