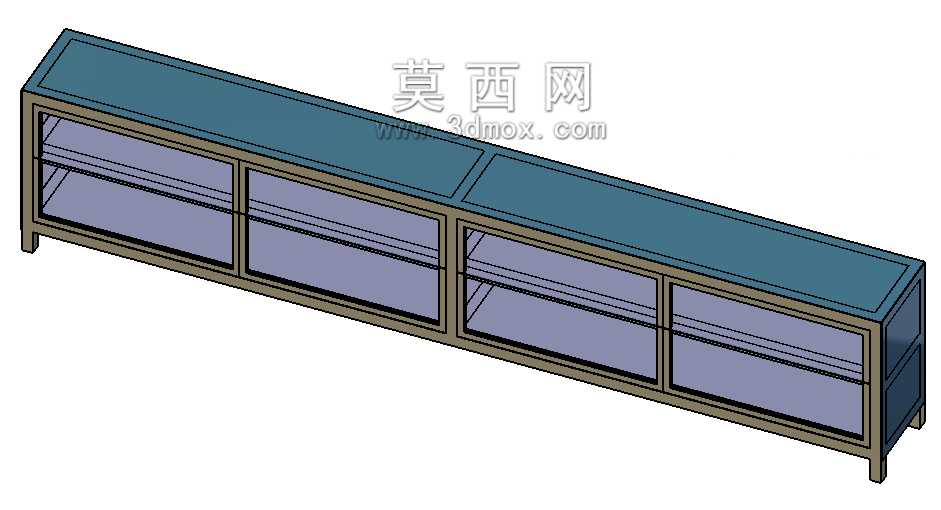

多格玻璃视窗长条储物展示柜结构设计

　　这款长条型多格储物展示柜的结构设计，核心面向商用门店、车间工具存放区、样品陈列区的实际使用需求，在做三维结构拆解时，首先要考虑的是长跨度柜体的抗形变能力——整柜长度接近三米，顶部采用整板覆盖的封闭结构，框架主体采用矩形金属型材做围合焊接，每间隔对应单格宽度的位置加装竖向支撑型材，避免长跨度下的台面中部下垂问题，支撑型材的壁厚选型要匹配整柜满载时的承重要求，常规商用场景下每格储物承重按25kg核算时，竖向支撑的截面惯性矩要满足静载下挠度不超过1/1000的工程要求。

　　柜体正面的四组双开玻璃视窗是设计的核心功能区，视窗采用半透明磨砂玻璃材质，既可以直观看到内部存放的物品，又能避免强光直射造成内部存放的样品、工具或者物料出现老化、落灰问题，每扇玻璃门的上下边缘都嵌入框架的预留滑槽内，滑槽内加装低摩擦系数的耐磨衬条，减少玻璃推拉时的卡顿和硬接触磕碰，相邻两扇玻璃门的对接位置加装隐形磁吸条，关闭时可以自动吸合，避免门体出现缝隙导致灰尘进入柜体内部。

　　柜体底部采用四个可调式支撑脚，而非固定脚轮，主要是考虑到这类长柜体安装后基本不会频繁移位，可调支撑脚可以根据安装地面的平整度做高度微调，调节范围在15mm到30mm之间，保证整柜安装后处于水平状态，避免因地面不平导致框架出现扭曲应力，长期使用下造成焊缝开裂或者玻璃门推拉卡滞。柜体的内部搁板采用可调节高度的设计，搁板支撑件卡在框架内侧的预留调节孔位上，孔位间距按50mm设置，使用者可以根据存放物品的高度灵活调整层间距，适配不同尺寸的物料、样品或者工具存放需求。

　　从安装边界来看，这款柜体的深度控制在400mm，属于薄型长条柜体，既可以贴墙安装作为靠墙展示柜使用，也可以在空间充足的场景下背对背拼接作为中岛展示隔断使用，柜体背部采用整板封闭结构，贴墙安装时可以遮挡墙面的管线、不平整区域，背对背拼接时两个柜体的背部可以通过螺栓做刚性连接，提升整体的结构稳定性。顶部台面的厚度预留25mm的安装空间，可以根据实际使用需求更换防火板、不锈钢或者实木板材质的台面，适配不同场景的使用要求，比如车间工具存放场景更换不锈钢台面可以防油污、耐磕碰，门店样品展示场景更换防火板台面可以提升整体美观度。

　　在结构细节处理上，框架的所有外露棱边都做了R3的圆角倒边处理，避免安装和使用过程中尖锐棱角划伤人员，玻璃门的拉手采用内嵌式设计，不会突出柜体正面，避免过往人员磕碰，也不会在推拉门时出现勾挂衣物的问题。柜体的整体高度控制在850mm，符合人体站立操作的舒适高度，不管是取放内部物品还是在台面临时放置物品，都不需要过度弯腰或者抬臂，降低长期使用的疲劳感。

　　做三维建模时，要重点核对各部件的装配间隙，玻璃门和滑槽的单边间隙控制在1.5mm，既保证推拉顺畅，又不会因为间隙过大导致门体晃动，竖向支撑和横向框架的连接位置采用45度拼角焊接，焊接后做打磨整平处理，保证外表面平整无凸起，可调支撑脚和底部框架的连接采用螺纹旋接结构，方便后期更换损坏的支撑脚，不需要整体拆解柜体。内部搁板的边缘做折弯加强处理，提升搁板的承重能力，避免放置重物时出现中部下凹的问题。
