法兰式圆管栏杆固定连接基座结构

　　日常做防护类结构设计时，这类带法兰边的圆管基座是出镜率极高的连接件，不管是工业设备周边的安全防护栏、厂区人行通道的隔离栏杆，还是商用空间的楼梯扶手、户外平台的临边护栏，都能见到这类构件的身影。它的核心作用是实现竖向栏杆圆管与安装基面的刚性连接，把栏杆承受的横向推力、竖向载荷平稳传递到地面、设备台面或者钢结构基础上，避免栏杆出现晃动、根部断裂的问题。

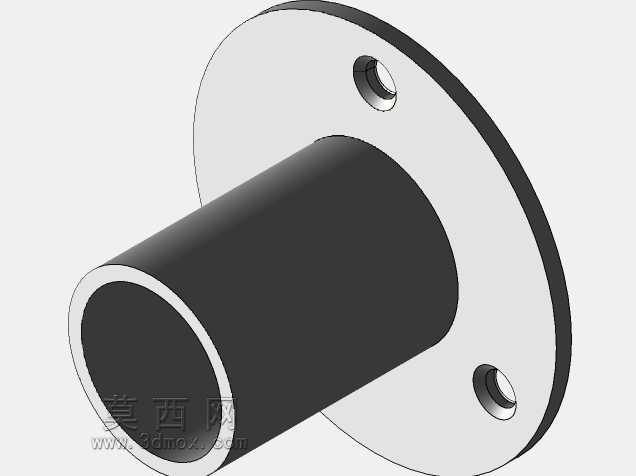

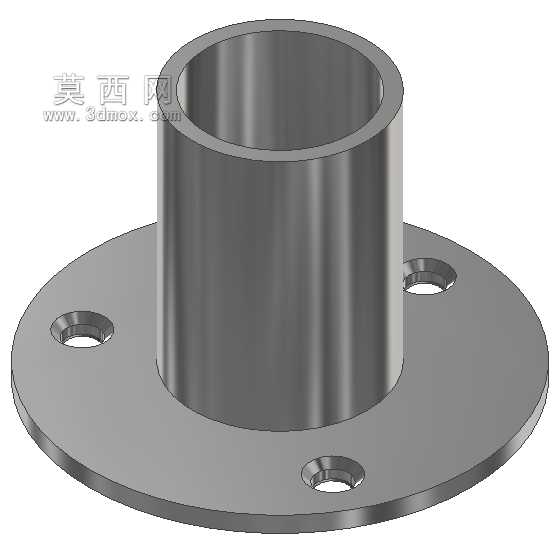

　　从结构本身来看，这款基座采用一体化法兰加圆管套筒的设计思路，套筒部分的内径与常用规格的圆形栏杆管材做间隙配合，安装时可以直接把栏杆管插入套筒内部，通过侧壁顶丝或者周边焊接的方式完成管材与基座的固定，相比传统平板焊接的连接方式，套筒段能提供更长的配合接触长度，大幅降低管材根部的应力集中系数，就算栏杆受到侧向撞击，载荷也能沿着套筒整段均匀分散，不会在焊缝位置出现应力突变。法兰盘上对称布置了两个安装通孔，孔位做了沉头处理，安装时可以把内六角螺栓或者膨胀螺丝的头部完全沉入沉孔内，不会突出法兰表面，既避免螺栓头剐蹭过往人员，也能让法兰盘面完全贴合安装基面，保证连接的贴合度，不会出现局部翘边的问题。

　　做这类基座的三维建模时，首先要确定适配的栏杆管材外径，套筒的内径通常比管材外径大0.1到0.2毫米，既方便现场安装时管材顺利插入，也不会因为间隙过大导致栏杆装配后出现晃量。法兰盘的外径尺寸需要根据安装场景的载荷要求调整，比如临边防护用的基座，法兰外径通常要做到套筒外径的2.5倍以上，保证两个安装孔的孔距有足够的力臂，抵消横向载荷带来的倾覆力矩；如果是设备内部的轻量防护栏，法兰尺寸可以适当缩小，节省安装空间。沉孔的深度要匹配所选螺栓的头部高度，保证螺栓锁紧后头部端面不高出法兰盘面，套筒与法兰连接的位置做了圆角过渡处理，避免直角位置的应力集中，提升构件的抗疲劳强度，就算长期承受反复的侧向载荷，也不会在根部出现开裂问题。

　　实际选型安装时，要提前确认安装基面的材质，如果是混凝土地面，需要匹配对应规格的膨胀螺栓，钻孔深度要超过膨胀管的长度，保证螺栓的拉拔力满足防护载荷要求；如果是钢结构平台安装，可以直接采用螺栓穿接或者塞焊的方式固定法兰盘。套筒的长度设计也有讲究，过短的话管材插入深度不足，连接刚性不够，过长则会浪费材料、增加不必要的成本，通常套筒的有效插接长度不小于管材外径的1.5倍，就能满足绝大多数场景的连接强度要求。这类基座的材质通常根据使用环境选择，室内干燥环境可以采用普通碳钢做喷塑处理，户外或者有腐蚀的场景则选用不锈钢材质，避免长期使用出现锈蚀，影响连接强度。

　　在整套栏杆系统里，这类基座属于根部的核心受力件，所有上部栏杆传递的载荷最终都要通过基座传导到安装基础上，所以建模时除了保证各部分尺寸的配合精度，还要重点关注壁厚的合理性，套筒的壁厚要和所适配的栏杆管材壁厚匹配，法兰盘的厚度要满足螺栓锁紧时不会出现变形，两个安装孔的中心距要符合现场安装的孔位要求，避免出现安装孔位错位无法装配的问题。很多新手做这类结构设计时，容易忽略沉孔的加工公差，导致螺栓安装后头部突出，或者套筒与法兰的连接位置不做圆角处理，在受力时出现应力集中断裂，这些细节在三维建模阶段就要提前考虑到，结合实际加工工艺和安装场景调整结构参数，才能保证最终加工出来的构件满足使用要求。
