工业窑炉用喷嘴砖安装结构三维设计

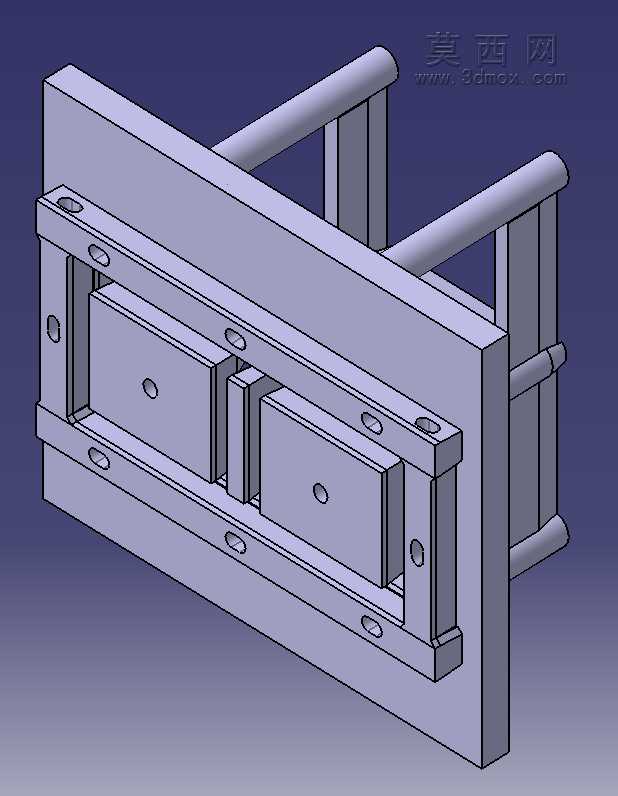

　　在冶金、建材、化工等行业的高温窑炉系统中，喷嘴砖是承载燃烧器喷口、引导高温火焰喷射路径、阻隔炉内高温向外传递的核心耐火构件，其安装精度与结构可靠性直接影响窑炉内的温度场分布均匀性，以及燃烧器的使用寿命与燃烧效率。本次设计的喷嘴砖配套安装结构，针对现有窑炉喷嘴砖更换维护繁琐、定位精度不足、受热膨胀易移位的痛点做了结构优化，整体采用分体式模块化框架设计，将两块独立的喷嘴砖本体通过侧边定位槽与框架卡接固定，无需在耐火砖本体上开设复杂的贯穿安装孔，避免了耐火砖因开孔导致的结构强度下降问题。

　　从实际安装场景来看，该结构可直接通过框架背部的四根支撑横杆与窑炉外壁的预埋安装座对接，框架主体采用耐热铸钢材质加工，整体安装面的平面度公差控制在0.2mm以内，能够保证喷嘴砖安装后喷口端面与炉墙内壁的平行度偏差不超过0.5°，避免火焰喷射方向偏移冲刷炉墙耐火层。框架上开设的多组椭圆形安装孔，预留了高温工况下的热膨胀补偿余量，当窑炉升温至工作温度时，框架与喷嘴砖的热膨胀量可通过椭圆孔的间隙自行补偿，不会出现因热胀冷缩导致的耐火砖挤压碎裂、框架变形翘曲的问题。

　　设计过程中，首先根据窑炉燃烧器的喷口直径确定了单块喷嘴砖的中心通孔尺寸，两块喷嘴砖对称布置在框架中部的安装槽内，相邻砖体之间预留3mm的膨胀间隙，间隙内可填充耐高温陶瓷纤维棉，既避免砖体受热膨胀相互挤压，又能阻断缝隙处的热量外传。框架侧边设置的定位凸台与喷嘴砖侧面的凹槽精准配合，装配时无需反复调整位置即可实现快速定位，单组喷嘴砖的更换时间可缩短至原有整体式结构的三分之一，大幅降低窑炉停炉维护的时间成本。

　　从安装边界尺寸来看，框架整体的横向安装跨度适配常见的1.5-3吨级工业燃气窑炉的喷口安装间距，背部支撑横杆的伸出长度可根据窑炉外壁保温层的厚度做适配调整，横杆端部采用螺纹连接结构，可通过螺母调节框架与炉墙的压紧力，保证喷嘴砖端面与炉墙内壁紧密贴合，避免炉内高温烟气从安装缝隙处窜出烧坏外部管线。框架上设置的多组沉头定位孔，可在喷嘴砖装入后通过侧边的顶丝做二次固定，顶丝端部采用耐高温陶瓷头，不会与耐火砖硬接触导致砖体崩裂，同时可在长期使用后通过调整顶丝的进给量补偿砖体受热磨损产生的间隙，避免喷嘴砖在高速气流冲刷下出现晃动。

　　在结构强度校核阶段，针对窑炉正常工作时1200℃-1400℃的工况温度，对框架的受力变形量做了模拟验证，框架背部的斜向加强筋结构可将高温下的整体变形量控制在0.3mm以内，不会因框架变形导致喷嘴砖的喷口同轴度偏差超出允许范围。喷嘴砖本体采用高铝质耐火材料烧结成型，与框架的接触面上预留了0.8mm的装配间隙，装配时在间隙内涂抹高温耐火胶泥，既可以填充缝隙提升密封性能，又能起到缓冲作用，吸收砖体与框架之间因热膨胀系数不同产生的应力。

　　实际使用过程中，该结构可适配天然气、煤气等多种燃料的燃烧器安装，喷口的火焰喷射角度可通过更换不同中心孔倾角的喷嘴砖快速调整，无需改动外部安装框架，适配不同窑炉段的温度加热需求。框架表面做了高温抗氧化涂层处理，可长期在高温辐射环境下工作，不会出现氧化起皮导致的安装尺寸变化，整体结构的设计使用寿命可达5年以上，期间仅需根据喷嘴砖的冲刷磨损情况定期更换砖体即可，框架部分可重复使用，大幅降低窑炉的长期运维成本。
