模块化拼接式工业砖型承载定位组件

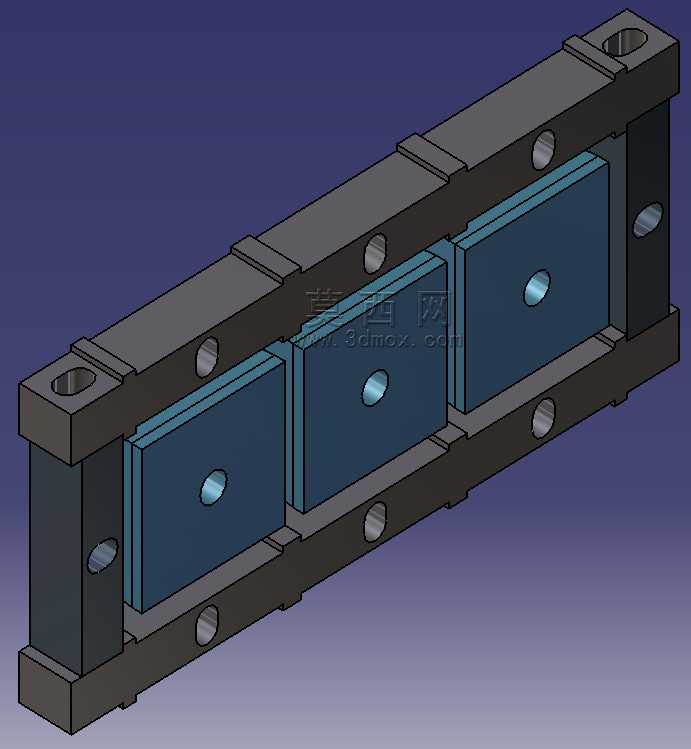

　　这类砖型承载定位组件，常应用在自动化生产线的工件定位工位、喷涂工序的喷嘴排布基座、物料缓存输送的分隔承载段，在3C电子外壳喷涂、小型五金件表面处理、精密零件工序间缓存场景中使用率很高。从结构设计逻辑来看，整体采用上下框架夹装中间功能块的模块化思路，上下两根长条形框架作为主承载基体，沿长度方向等距加工有定位销孔与安装沉孔，既可以通过销孔实现相邻组件的快速拼接延展，也能通过沉孔使用螺栓将整个组件固定在设备台面或者输送线侧方支架上，安装边界预留了足够的螺栓操作空间，不会出现工具干涉的问题。中间嵌入的三块方形功能块，每块中心都加工有同轴的喷嘴安装孔，孔位公差控制在IT7级精度，能够保证喷嘴安装后同轴度偏差不超过0.02mm，

　　避免喷涂或者吹气工序中出现介质偏斜的问题。功能块与上下框架之间采用卡槽配合的限位方式，不需要额外的紧固件就能实现块体的预定位，后期更换不同孔径的功能块时，只需要从框架端部抽出对应块体即可，不需要拆解整个组件，大幅降低了产线换型的调整时间。框架两端设计有立式的端板结构，端板上同样加工有横向的连接孔，既可以作为单组组件的端部限位，也能通过连接孔实现多组组件的横向并排拼接，适配不同宽度的工件处理需求。从尺寸设计来看，单块功能块的厚度与常见小型工件的定位分隔间距匹配，三块拼接后的总长度刚好覆盖常规小型喷涂工位的有效作业宽度，框架整体高度控制在100mm以内，不会遮挡喷嘴的作业路径，同时底部预留了10mm的架空间隙，

　　能够让滴落的涂料或者切削废液顺利排出，不会在组件表面积存造成结构卡滞。框架上的所有安装孔都做了倒角处理，既可以避免安装时螺栓刮伤孔壁造成毛刺堆积，也能在拼接时起到导向作用，降低现场装配的对位难度。功能块的表面做了平面度处理，安装喷嘴的贴合面平面度控制在0.01mm以内，能够保证喷嘴安装后密封面完全贴合，不会出现介质泄漏的问题。在实际使用场景中，这类组件可以根据产线的工位长度需求，任意增减中间功能块的数量，也可以更换不同孔径的功能块适配不同规格的喷嘴，不需要重新加工整个基座，大幅降低了产线改造的配件成本。上下框架的截面采用矩形加强结构，在长度方向每间隔两个功能块的位置就设计有横向的加强凸台，

　　能够避免长跨度安装时框架出现中部下挠的变形问题，保证所有喷嘴的安装位置精度在长期使用中保持稳定。端板上的连接孔采用长圆孔设计，横向拼接时可以微调两组组件的间距，补偿加工或者安装带来的累积误差，不需要对孔位进行二次修配。组件所有的棱边都做了R2的圆角处理，既可以避免现场装配时划伤操作人员，也能减少喷涂过程中涂料在棱边处的堆积结瘤，降低日常清理维护的工作量。在喷涂工位使用时，组件的架空间隙还可以接入压缩空气吹扫通道，将滴落的涂料及时吹离组件区域，避免涂料干结后造成功能块拆卸困难。在物料缓存工位使用时，可以将中间的喷嘴功能块更换为平面承托块，作为工件之间的分隔定位件，利用框架上的定位销孔实现快速换型，一套框架可以适配多种功能块的使用需求，提升了配件的通用化程度。
