工业窑炉用定位式喷嘴砖结构设计

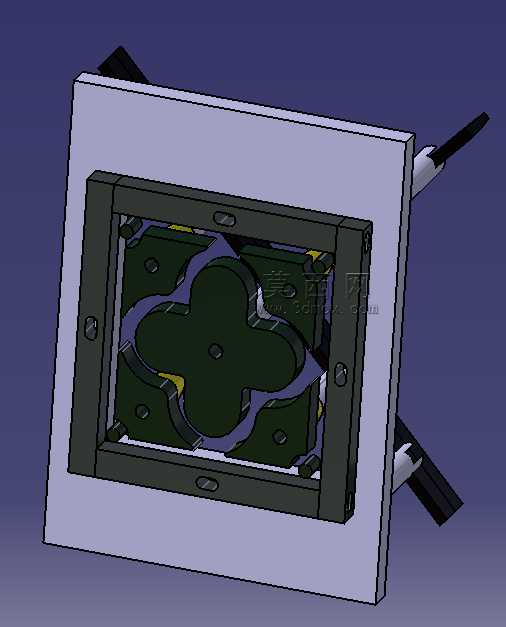

　　在冶金、建材、化工等行业的高温窑炉作业环节，喷嘴砖是衔接燃烧器与窑炉内腔的核心耐火功能构件，直接决定了燃料喷吹的流场分布、火焰覆盖范围以及窑内温度场的均匀性，其结构设计合理性会直接影响窑炉热效率、产品烧成质量与耐火衬里的使用寿命。这款喷嘴砖采用方形安装法兰作为主体承载结构，法兰板边缘预留了对称分布的沉头安装孔，安装时可通过耐高温螺栓直接固定在窑炉炉墙的预埋钢构上，安装面与炉墙耐火衬里的贴合面做了平面度公差控制，避免高温下出现窜火、漏风的问题，安装边界适配常规厚度的轻质耐火砖炉墙与浇注料炉墙，无需额外制作异型安装基座，可直接替换同规格的传统喷嘴砖构件。砖体中心的喷吹通道采用四叶花型异型截面设计，区别于传统圆形喷口，

　　这种异型截面可以在燃料喷出时形成多股分流的旋流效果，让燃料与助燃空气在喷口出口处就实现初步充分混合，避免火焰过长冲刷对面炉墙，同时也能减少局部高温区的形成，降低氮氧化物的生成浓度，适配燃气、煤粉等多种燃料的喷吹工况。喷口外围设置了分体式的定位压框结构，压框通过四角的紧固螺钉与主体法兰连接，压框内侧的型面与中心异型喷口的外轮廓完全贴合，在高温工况下，即使砖体出现轻微的热胀冷缩形变，压框也能限制砖体的位移，避免喷口中心偏移导致火焰方向偏斜，同时压框采用耐高温合金钢材质，可承受喷口周边的高温辐射，减少砖体边缘的应力集中开裂问题。设计过程中重点考虑了砖体的热震稳定性，主体法兰的厚度与中心喷口段的长度做了匹配性设计，

　　让砖体从炉墙外侧的常温区到内侧的高温区形成梯度的温度传导路径，避免截面突变位置出现过大的热应力，同时安装孔的位置避开了砖体的应力集中区域，防止安装时的预紧力与高温应力叠加导致砖体碎裂。在实际应用场景中，这款喷嘴砖可用于台车式热处理炉、隧道窑、辊道窑等多种工业窑炉的燃烧器安装位置，安装时只需将法兰板与炉墙预埋板对齐，拧入固定螺栓后再将燃烧器喷管从中心通道插入即可，喷口端面与窑炉内壁的齐平度可通过法兰与预埋板之间的耐高温密封垫片厚度进行微调，保证喷口出火位置与设计位置的偏差控制在允许范围内。区别于传统整体式喷嘴砖，这款带定位压框的结构在局部出现烧损时，可单独更换压框或者中心喷口段的耐火构件，无需整体拆卸法兰，

　　大幅降低了停炉检修的工作量与配件更换成本，同时异型喷口的流道设计经过流场仿真验证，在相同燃料压力下，喷吹的火焰覆盖面积比同口径圆形喷口提升近两成，窑内横向温差可控制在较小范围内，适合对温度均匀性要求较高的陶瓷烧成、金属热处理等工况。砖体的安装法兰采用正方形外轮廓，边长尺寸适配行业内通用的燃烧器安装座标准，现场改造替换时无需改动原有炉墙的预埋结构，直接对位安装即可，法兰上的安装孔采用长圆孔与圆孔组合的布局，可适配一定范围内的安装位置偏差，降低现场安装的对位难度。
