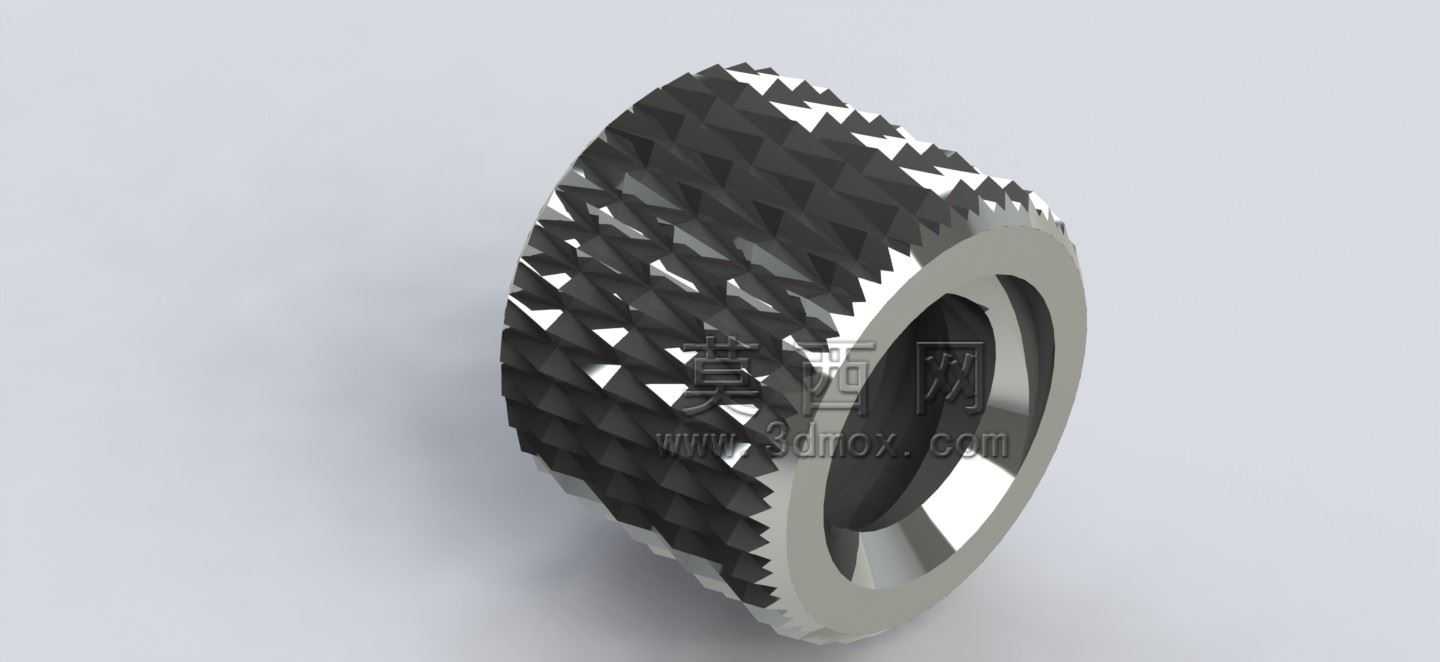

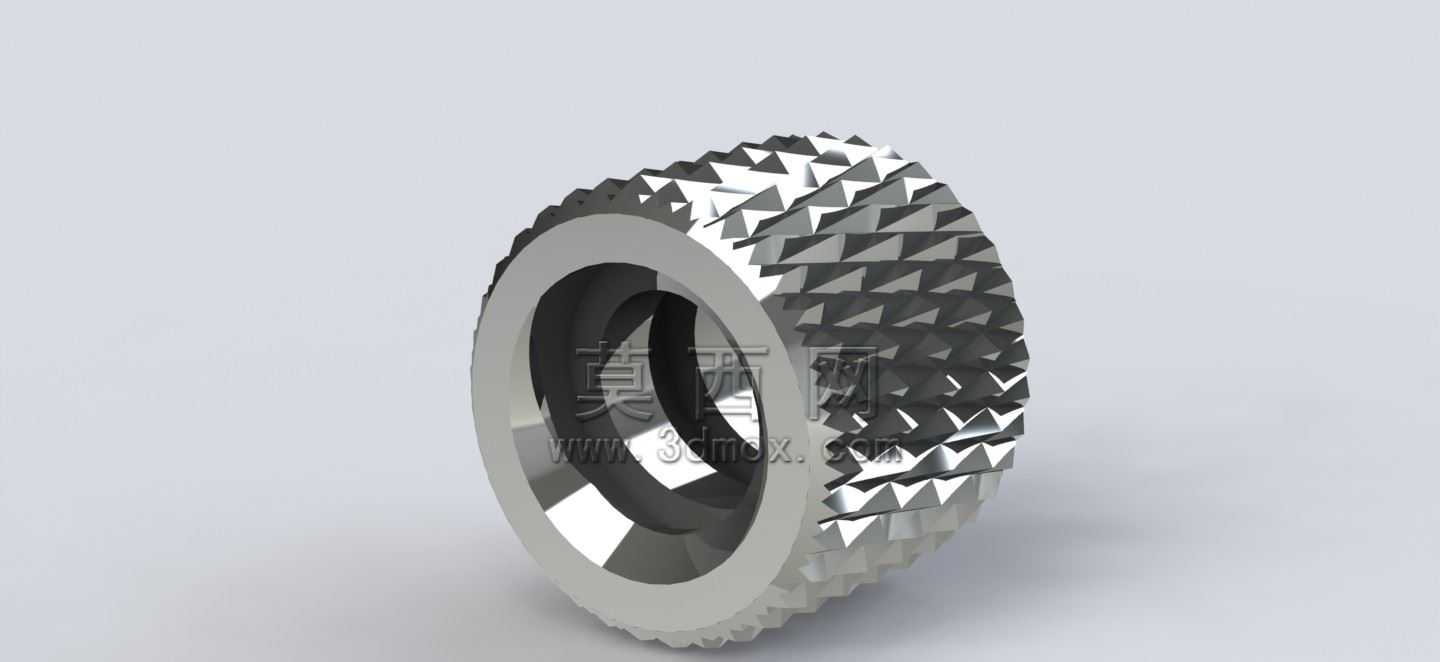

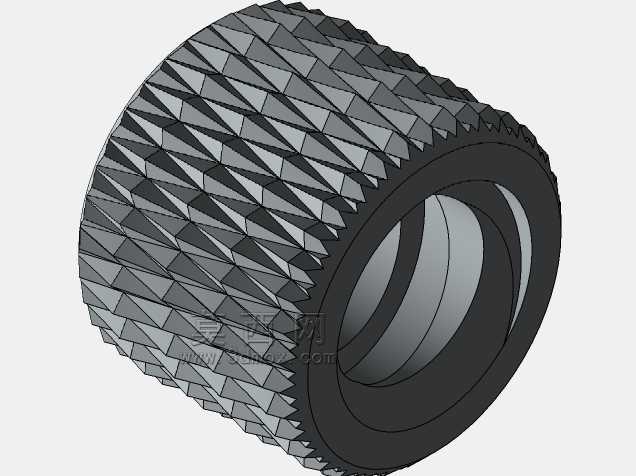

带菱形滚花防滑结构的金属套筒零件

　　这类带外圆周菱形滚花结构的套筒，在手动拆装工具、小型机械传动调节机构、仪器仪表调节旋钮的内嵌结构中应用十分广泛，很多需要手动施力拧动、又不适合额外加装外置手柄的紧凑安装场景，都会优先选用这类带滚花结构的套筒零件，避免光滑金属表面在手部施力时出现打滑，提升手动操作的摩擦力与操作稳定性。从结构设计逻辑来看，该零件整体为环形回转体结构，内孔为光滑通孔设计，可根据实际装配需求加工为光孔、键槽孔或者螺纹孔，适配不同的轴类零件穿装、紧固件连接或者传动杆套接需求；外圆周的菱形滚花并非装饰性结构，滚花的齿高、齿距、齿形角度都经过实际操作力矩测算，菱形齿的咬合角度能够在手部施加周向拧动力时，提供均匀的周向摩擦力，

　　不会像直纹滚花那样在轴向施力时容易滑脱，也不会像网纹过密的滚花结构容易积存油污、碎屑，在车间多油污、多金属碎屑的作业环境下，更易清理维护。在实际安装边界设计上，这类套筒的轴向长度、内孔直径、外圆直径都需要匹配对应安装位的空间尺寸，通常这类小尺寸滚花套筒的外圆滚花段会略大于两端的光滑轴段，既保证滚花段有足够的接触面积供手部施力，也能让两端光滑段顺利嵌入安装座的定位孔内，避免滚花齿刮蹭安装孔内壁造成装配卡滞。设计这类零件的三维结构时，需要先确定内孔与外圆的同轴度公差，保证套筒转动时不会出现偏心晃动，滚花结构的建模需要还原实际加工的滚压成型特征，齿形的凸起部分做微小的圆角过渡，还原实际滚花加工后齿顶不会出现尖锐棱角的真实状态，

　　避免建模时做出完全尖锐的齿形导致后续工程出图、加工工艺编制时出现偏差。在实际设备应用中，这类套筒除了作为手动操作的旋钮衬套使用，也可作为小型轴系的定位隔套使用，外圆的滚花结构能够增大与相邻橡胶圈、阻尼圈的接触摩擦力，防止套筒在轴上出现周向窜动，在一些需要手动调节阻尼的小型调节机构中，这种滚花套筒搭配阻尼垫圈的结构，能够提供清晰的调节档位手感，不会因为长期转动出现摩擦力衰减。从加工工艺匹配的角度来看，该零件的结构适合采用棒料车削成型后，再用滚花刀在车床进行外圆滚压加工，建模时预留的加工余量、退刀槽位置都需要和实际车削工序匹配，两端的内孔倒角、外圆倒角需要符合装配导入的要求，避免锐边割伤操作人员或者刮损装配配合的零件表面。

　　在很多小型实验设备、手动工装夹具、精密仪器的调节部位，这类滚花套筒的使用频率极高，相比外置塑料旋钮的结构，全金属的滚花套筒耐温范围更广、抗油污腐蚀能力更强，在车间作业环境、户外设备调试场景下的使用寿命更长，不会出现塑料旋钮老化脆裂、受温度变形卡滞的问题。建模过程中需要注意滚花段的起始位置与两端光滑段的衔接过渡，避免出现台阶锐边，保证滚花段的齿形沿圆周均匀分布，不会出现齿形错位导致的动平衡问题，对于转速较高的使用场景，还需要对套筒整体做动平衡校核，保证滚花结构的重量分布均匀，避免高速转动时出现振动。
