可调式滚花手拧锁紧组件结构设计

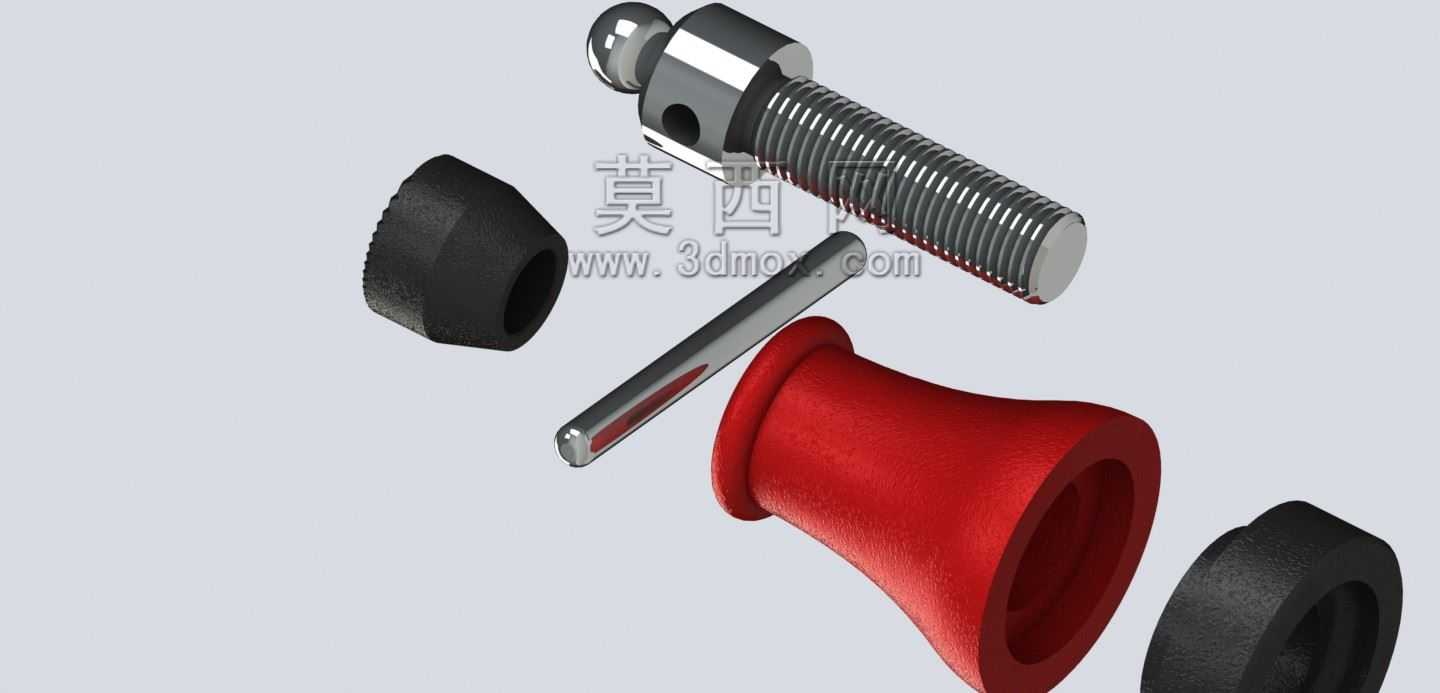

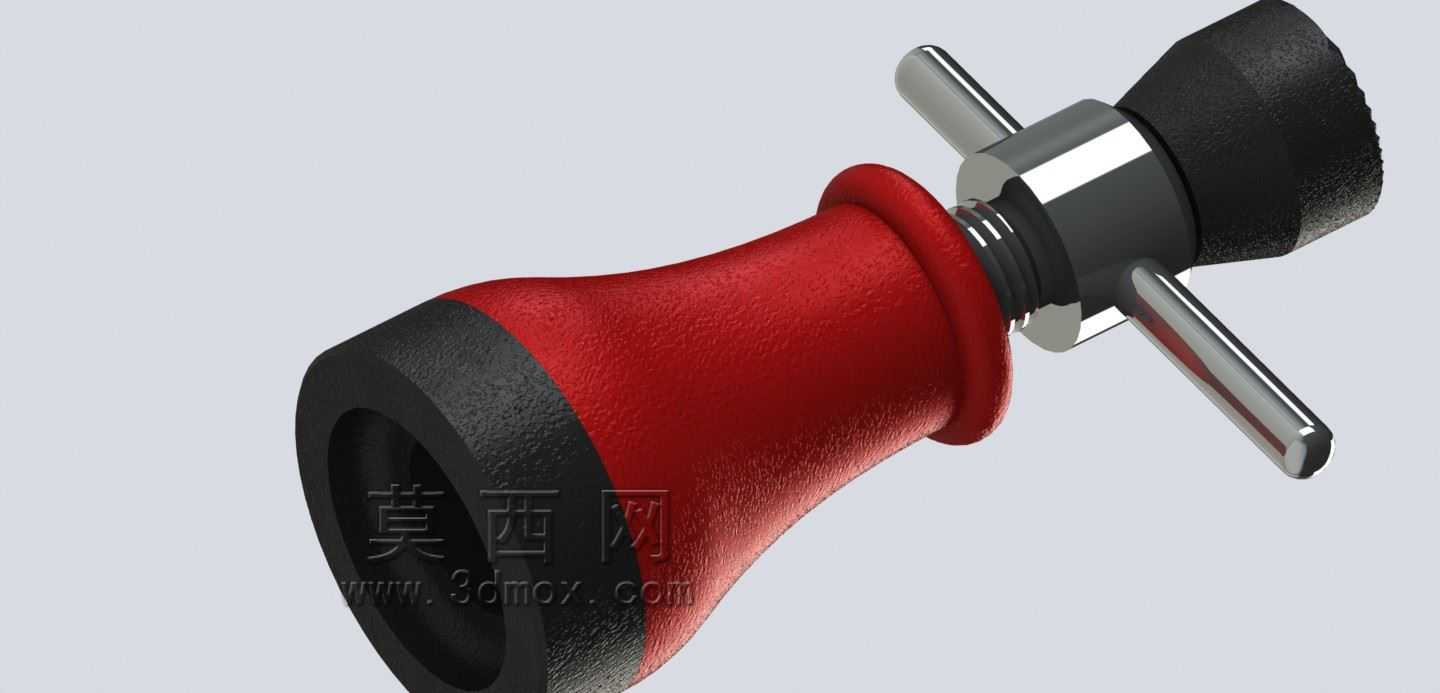

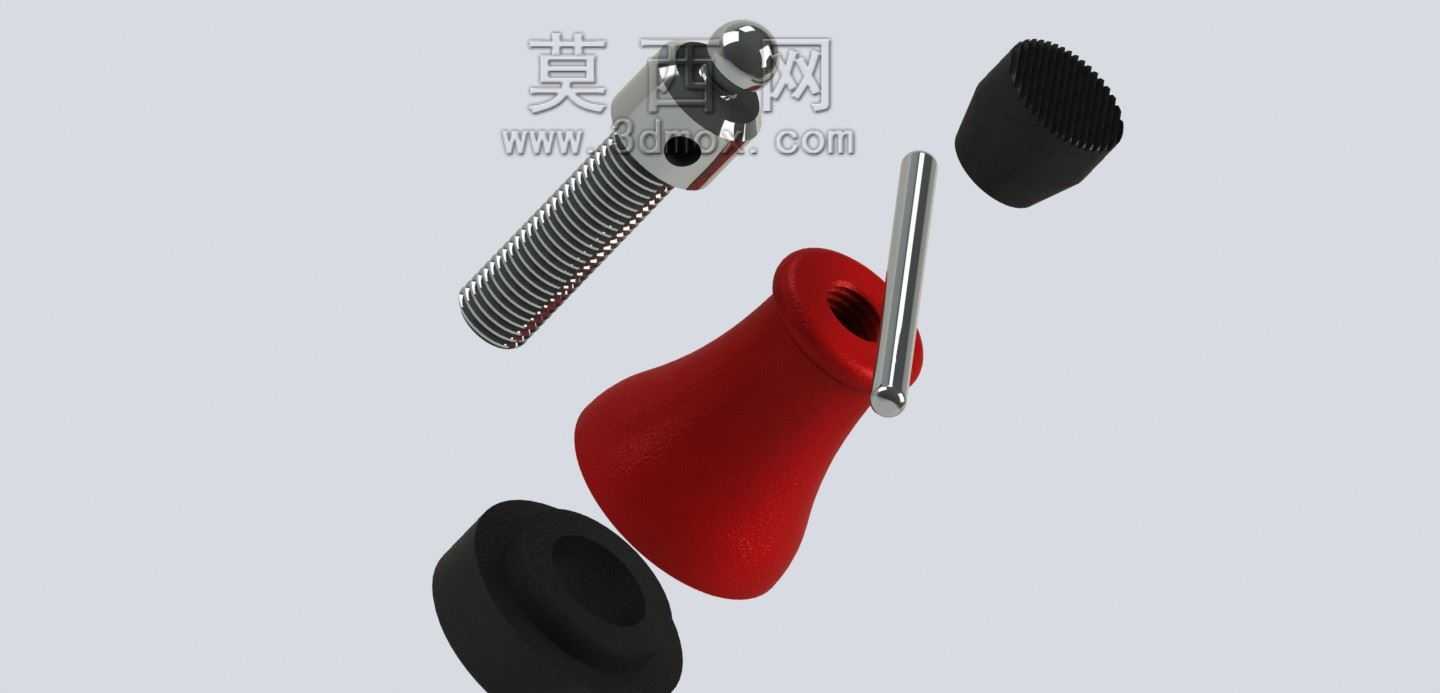

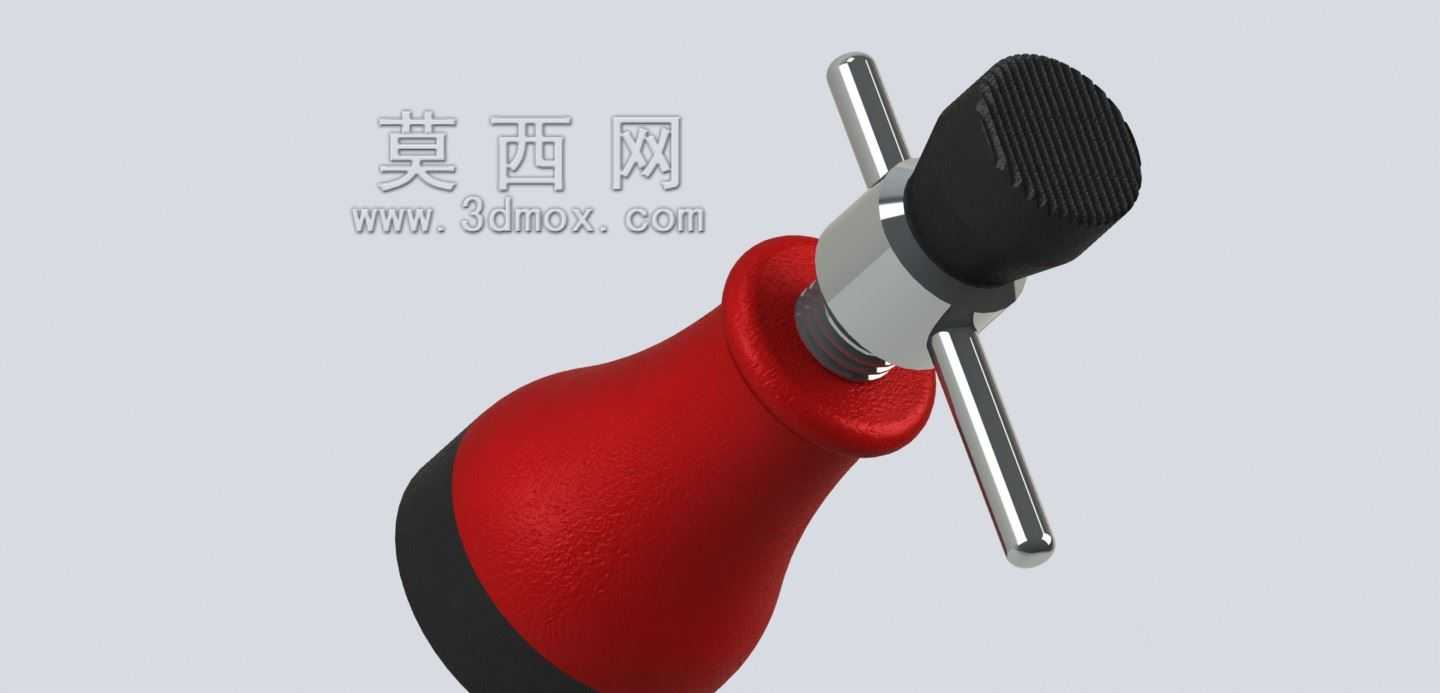

　　这套可调式滚花手拧锁紧组件，常应用在小型工装夹具定位、检测设备档位调节、桌面型实验装置的快速锁紧场景中，无需额外辅助工具，操作人员徒手即可完成锁紧与松脱动作，在频繁需要调整工位、更换治具的装配工位上，能大幅减少操作辅助时间，提升换型效率。组件拆分后包含红色绝缘握柄、带外螺纹的调节螺杆、滚花防滑锁紧帽、圆柱定位顶针以及底部缓冲垫几个核心部分，各零件间采用同轴装配逻辑，没有复杂的卡扣或过盈配合结构，常规机加工设备即可完成全部零件的加工，量产时的工艺适配性较强。

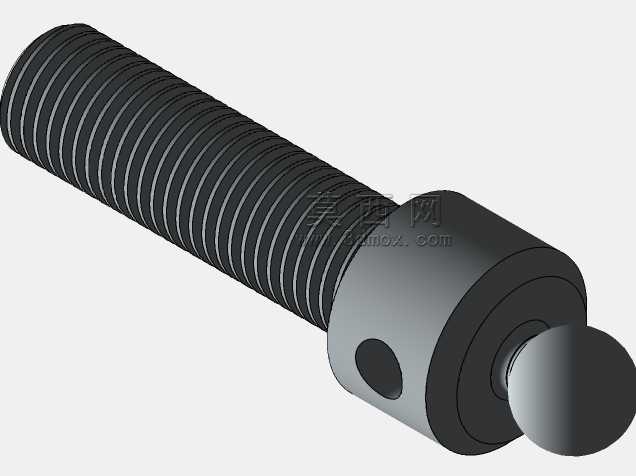

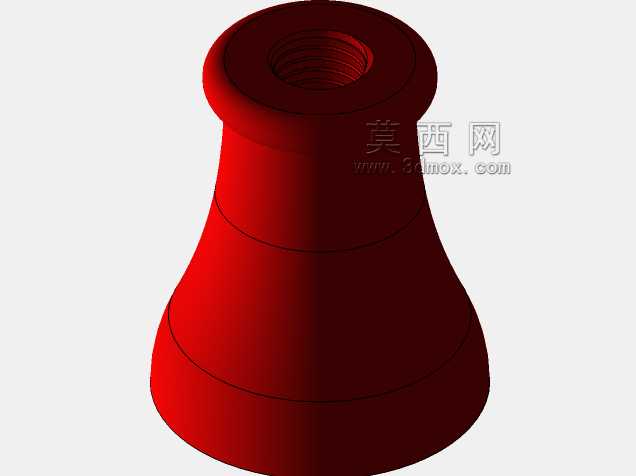

　　从功能逻辑上看，红色握柄采用收腰式的曲面造型，完全贴合成年人手指握持的弧度，表面做哑光磨砂处理，即便手上沾有少量切削液或装配油污，也不会出现打滑脱手的情况；握柄内部预埋金属螺纹嵌件，和调节螺杆配合时不会因为频繁旋拧出现塑料螺牙滑牙的问题，相比全塑料结构的手拧件，使用寿命能提升数倍。调节螺杆采用标准三角螺纹，螺距选用常规粗牙规格，锁紧行程内的进给效率更高，螺杆端部做了倒角处理，装配时能顺利对准握柄内的螺纹孔，不需要额外的导向工装。滚花锁紧帽采用直纹滚花工艺，滚花深度控制在0.3mm左右，既保证手指拧动时的摩擦力足够，又不会因为滚花过于尖锐划伤操作人员手部；锁紧帽和螺杆之间采用小间隙配合，可沿螺杆轴向小范围滑动，锁紧时可以根据被压紧件的厚度微调压紧位置，不需要全程旋转螺杆走完整个行程。

　　圆柱定位顶针的作用是在锁紧时嵌入被固定件的定位孔内，避免锁紧后组件出现周向转动，顶针采用高碳钢材质，端部做圆弧过渡，不会因为硬接触刮伤被定位零件的表面，顶针和握柄上的安装孔采用滑配合，磨损后可以单独更换，不需要更换整个握柄组件，后期维护成本更低。底部的黑色缓冲垫采用丁腈橡胶材质，硬度控制在邵氏60度左右，锁紧时垫在握柄和被固定件之间，既能避免硬质的握柄表面压伤工件漆面或加工面，又能增大接触摩擦力，防止设备运行过程中因为振动出现锁紧松动的情况。

　　设计过程中优先考虑了操作的人机工程学，握柄的最大外径设置在28mm，成年人单手握持时拇指和食指可以完全包裹握柄最粗位置，拧动时的发力角度自然，长时间操作也不会出现手部酸胀的问题。整体组件的安装边界比较灵活，既可以通过螺杆端部直接拧入设备上的预制螺纹孔完成固定，也可以配合光孔加螺母的方式安装在薄板类设备的面板上，不需要在设备上预留特殊的安装沉台，适配大部分现有小型设备的改造需求。各零件的同轴度公差控制在0.05mm以内，装配后螺杆转动时没有明显的径向窜动，锁紧时的压力可以均匀传递到接触面上，不会出现偏压导致的工件翘起问题。滚花帽的外径比握柄最大外径小6mm，操作时手指不会同时碰到握柄和锁紧帽，拧动锁紧帽时不会出现跟转的情况，锁紧动作可以单手完成。整套组件没有易损的弹性零件，正常工况下的使用寿命可以达到万次以上的锁紧循环，适合在工业生产场景下长期高频使用。
