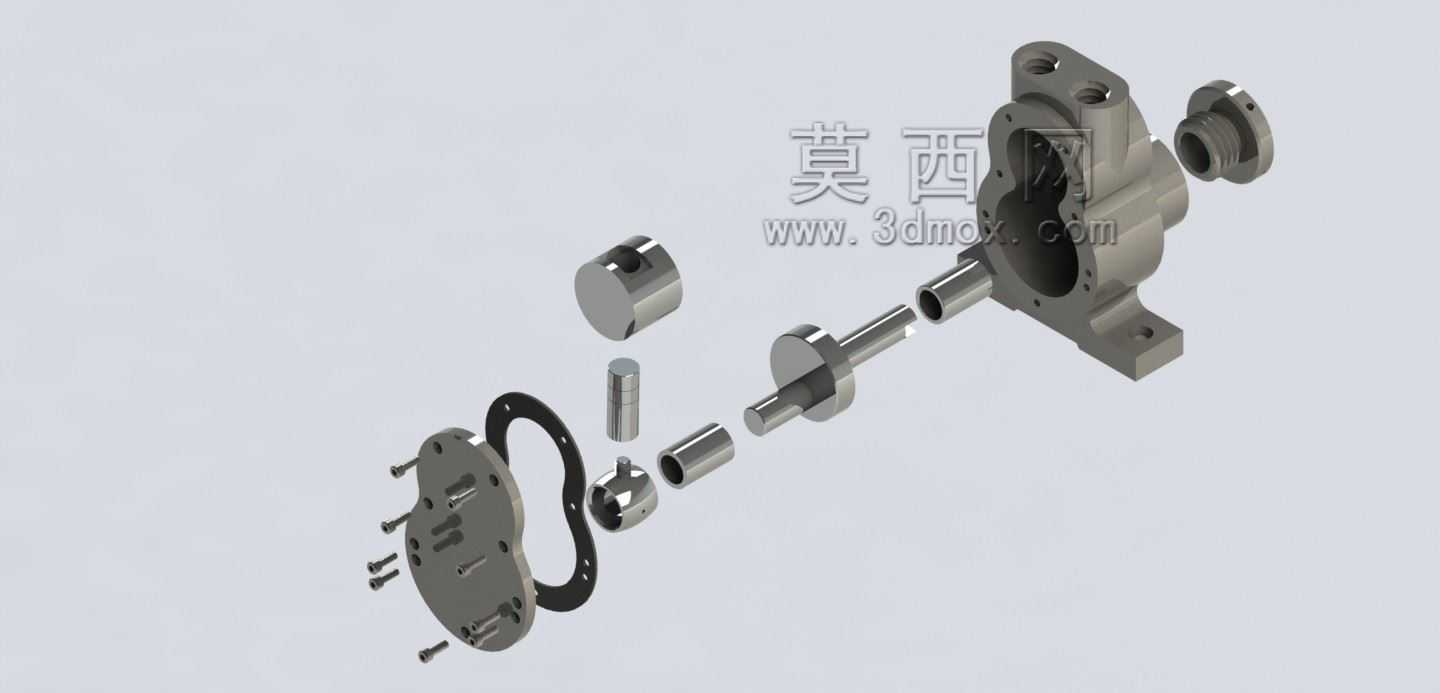

齿轮油泵爆炸视图结构拆解设计

　　在液压传动、润滑系统以及低压流体输送的各类工业场景里，齿轮式油泵是应用范围极广的动力输送元件，这套拆解结构完整呈现了外啮合齿轮油泵的全部组成零件，从装配逻辑到安装边界都做了精准的结构还原，能直接用于设备选型参考、装配工艺梳理以及同类产品的结构优化设计。从实际使用场景来看，这类油泵常被集成在机床润滑回路、小型液压动力单元、燃油输送辅助系统以及工程机械的辅助供油单元中，依靠一对啮合齿轮的容积变化实现流体的增压输送，相比叶片泵、柱塞泵，它的结构更简单，对油液清洁度的耐受度更高，在中低压工况下的运行稳定性更强，日常维护的拆解难度也更低。

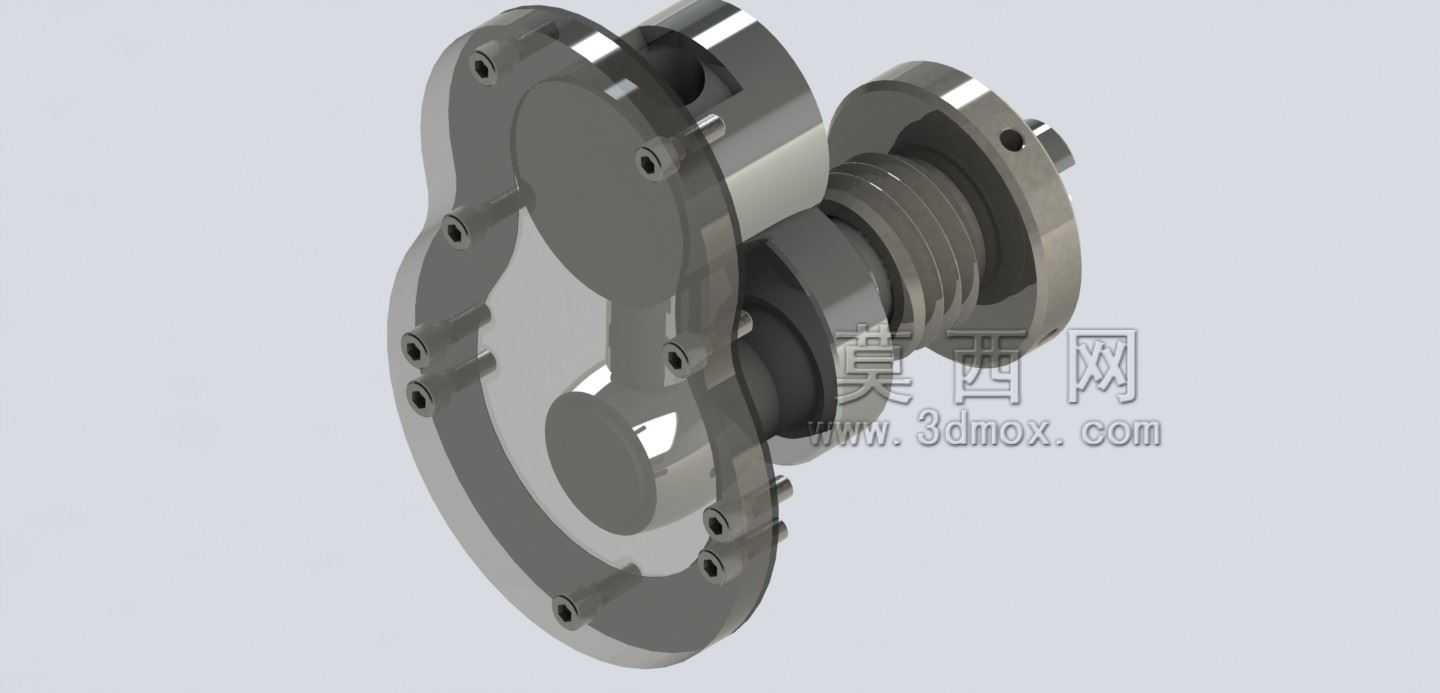

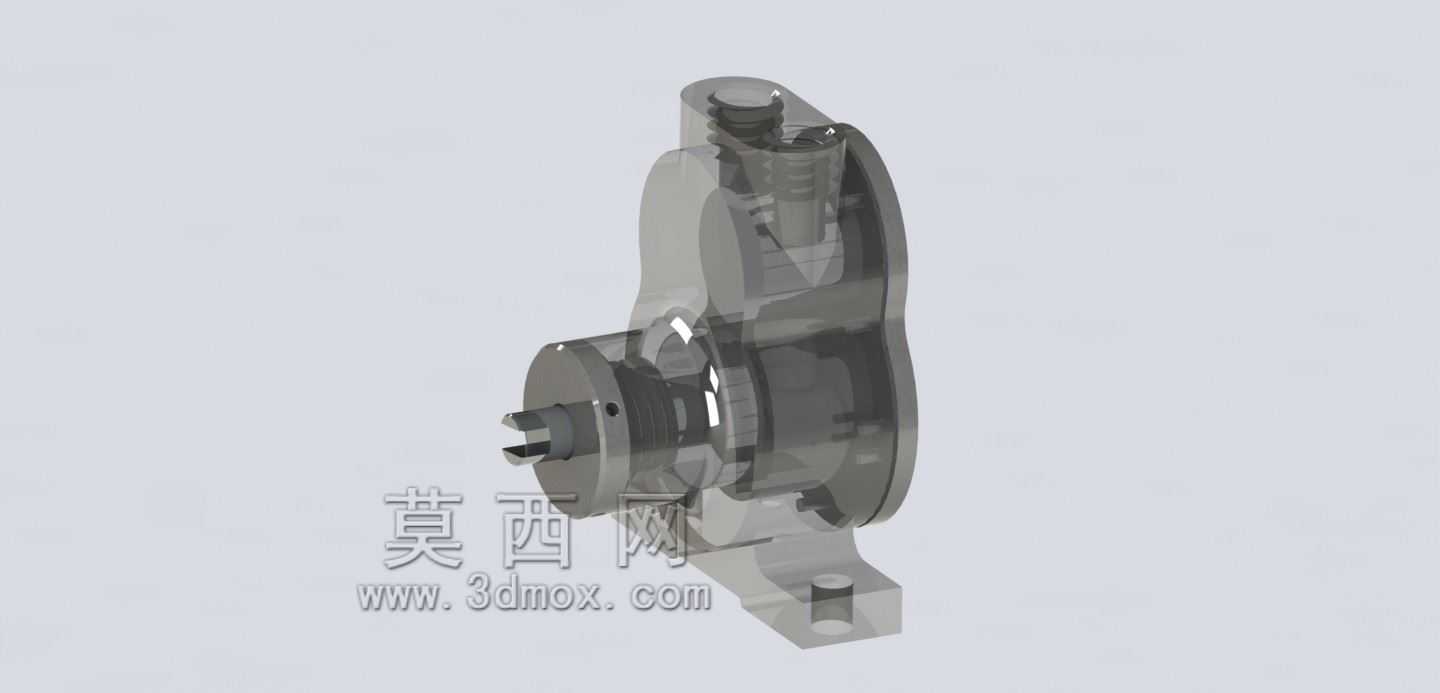

　　从结构设计逻辑来看，整个泵体采用分体式壳体设计，主体泵壳承担齿轮容腔、进出油道以及安装定位的核心功能，侧端盖通过周向布置的紧固件与泵壳连接，结合面处设置密封垫片，避免高压油液从结合面渗漏，同时端盖内侧预留了齿轮轴的支撑孔位，保证两根齿轮轴的转动同轴度。主动轴贯穿泵体两端，一端伸出泵壳用于连接动力输入部件，轴段与泵壳的配合位置设置轴套与密封结构，避免油液沿轴向外泄漏，从动轴则完全布置在泵壳内部，两端分别支撑在泵壳与端盖的定位孔内，齿轮与轴的配合采用过盈定位加平键周向固定，保证扭矩传递过程中不会出现相对窜动。进出油口采用法兰式连接结构，连接端面预留密封槽，可适配不同通径的管路连接，安装脚位设置在泵壳底部，两个安装孔的中心距、孔径都做了标准化设计，能直接适配通用安装支架的固定需求，不需要额外做转接结构。

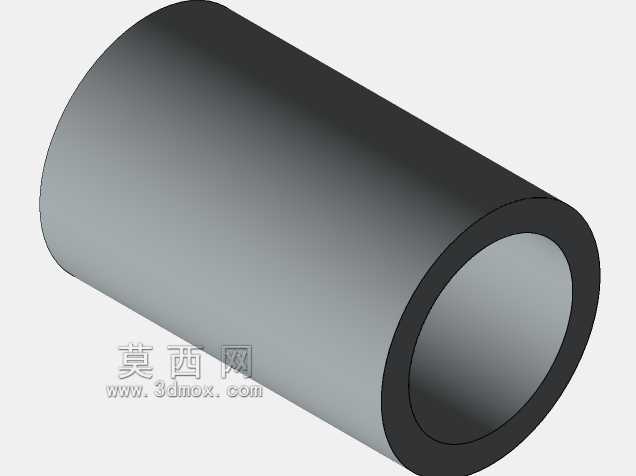

　　做这套结构设计的时候，首先要保证的是齿轮啮合的侧隙与齿顶间隙控制在合理范围，间隙过大会导致容积效率下降，输出压力达不到设计要求，间隙过小则会出现齿轮转动卡滞，运行过程中磨损加剧的问题。泵壳的内腔尺寸要和齿轮的齿顶圆直径保持合理的配合公差，同时进出油道的通流截面要做平滑过渡，避免出现直角拐点造成的油液湍流，降低运行过程中的流体噪音。端盖的紧固件布置要均匀分布在结合面周向，拧紧过程中要按照对角顺序施加扭矩，避免端盖受力不均出现翘曲，导致结合面渗漏或者轴孔同轴度偏差。轴上的密封件选型要匹配工作压力与油液特性，轴套的材质要具备良好的耐磨性，保证长期运行过程中轴的转动精度不会因为磨损出现下降。

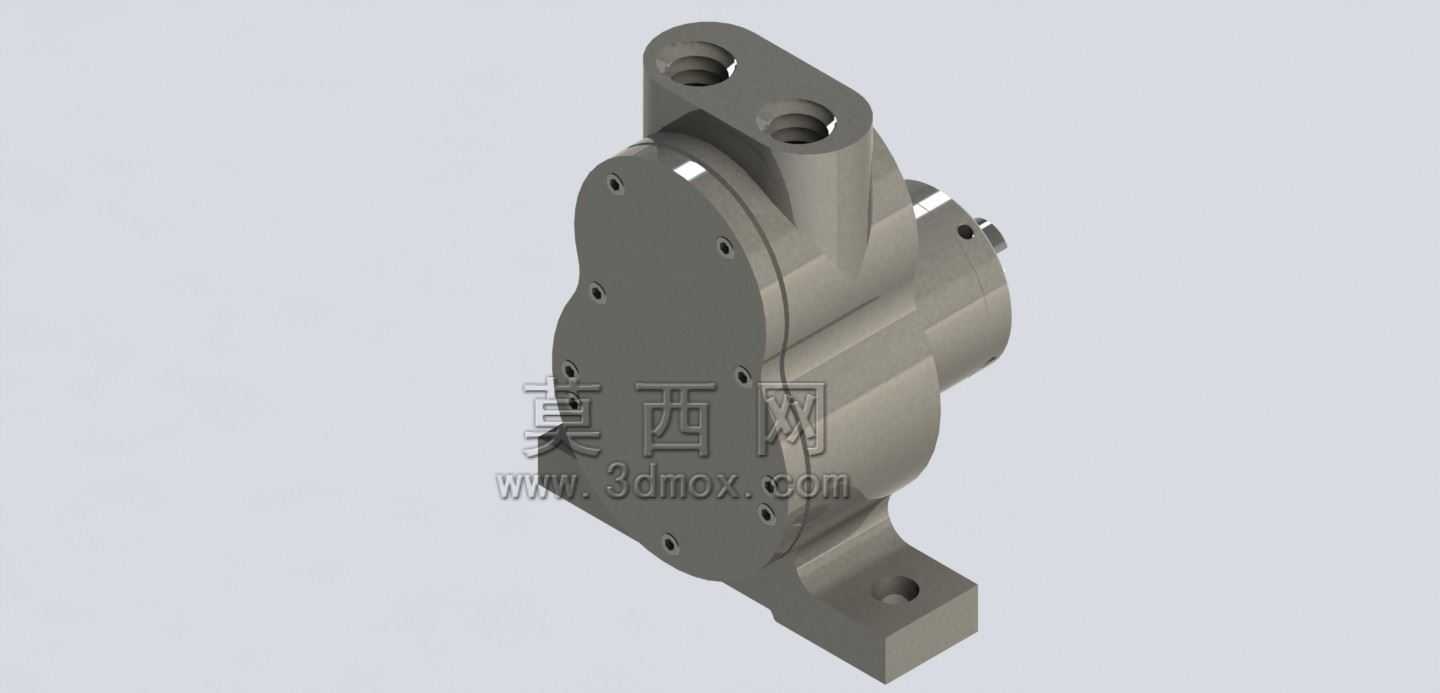

　　从安装边界来看，整个泵体的轴向尺寸、径向轮廓都做了紧凑化设计，动力输入轴的伸出长度、轴径以及键槽尺寸都符合通用连接标准，安装脚的高度保证泵体底部与安装面之间留有足够的间隙，方便管路连接与日常检查，进出油口的中心高度与同规格的通用油泵保持一致，替换安装时不需要调整管路位置。拆解视图里的每个零件都还原了实际加工后的结构细节，包括紧固件的螺纹长度、垫片的厚度、轴套的定位台阶、齿轮的齿形参数，都按照实际工程应用的公差要求做了匹配，不管是用于装配教学、工艺文件编制还是新产品的结构参考，都能直接对应实际生产的需求，不会出现结构与实际加工脱节的问题。在实际选型过程中，只需要匹配对应的流量、压力参数以及安装连接尺寸，就能直接将这类泵集成到对应的流体回路中，不需要再做额外的结构修改。
