快调式重型管子钳结构三维设计

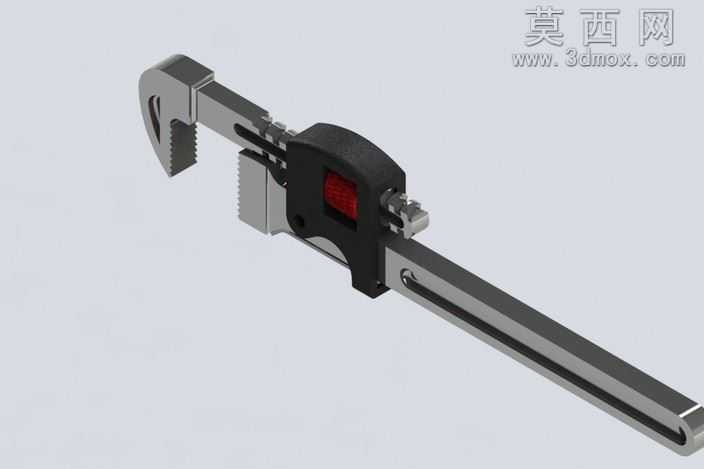

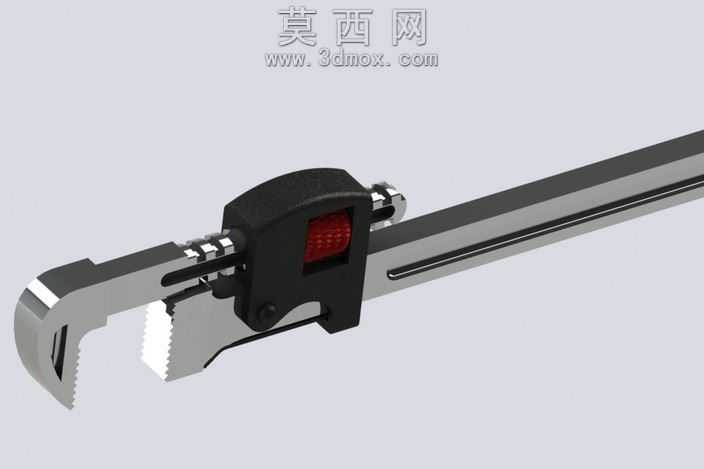

本作品为快调式重型管子钳的三维数字化设计模型，建模过程依托参数化三维设计环境完成，全程遵循机械手动工具的实际生产制造逻辑，对每一处结构细节进行1:1等比例还原。建模阶段首先搭建整体装配骨架，以固定钳身的长条形导轨基体作为核心基准，依次完成活动钳口、调节滑块、锁紧机构、握持护套等所有零部件的独立建模，再通过同轴配合、滑动配合、限位配合等装配约束完成整体组装，全程校验各部件的运动干涉情况，确保活动钳口可沿导轨顺畅滑动完成开口尺寸调节，锁紧机构可在任意开口位置实现可靠锁止，不存在结构卡滞或错位问题。材质渲染阶段严格匹配真实管子钳的材质属性：固定钳身与活动钳口采用高碳合金钢材质，渲染时赋予金属磨砂质感，还原钳口部位高频淬火后的坚硬金属光泽，同时对钳口的锯齿形咬合齿进行精细化建模，每一处齿形的角度、深度都参照行业标准设计，保证咬合管道时的摩擦力与夹持稳定性；调节锁紧模块采用高强度工程塑料作为握持受力部件，渲染时赋予哑光黑的硬质塑料质感，表面添加细微的防滑纹理细节，还原真实产品的握持触感；锁紧模块上的标识区域采用半透明红色塑料材质，模拟真实产品的品牌标识窗效果；长导轨部分采用镀铬处理的金属材质，渲染时添加轻微的环境反射效果，还原镀铬层光亮耐磨的视觉特征。结构设计上在传统管子钳的基础上优化了快速调节结构，摒弃了传统螺母逐圈调节的低效设计，通过滑块式锁紧机构实现开口尺寸的快速推拉调整，大幅提升管道夹持作业的操作效率；同时在钳身与锁紧模块的衔接位置设计了防脱限位结构，避免调节过程中活动部件脱落，提升工具的使用安全性；握持部位的护套采用符合人体工学的弧形曲面设计，贴合手部握持形态，可有效降低长时间作业的手部疲劳感。设计过程中充分考虑重型作业场景的受力需求，对钳身的受力截面进行加厚处理，对齿口的受力角度进行优化，确保工具在大扭矩夹持作业时不会出现变形、断齿等问题，整体模型结构完整，细节丰富，可用于手动工具的结构展示、作业原理演示、产品优化设计等场景。
