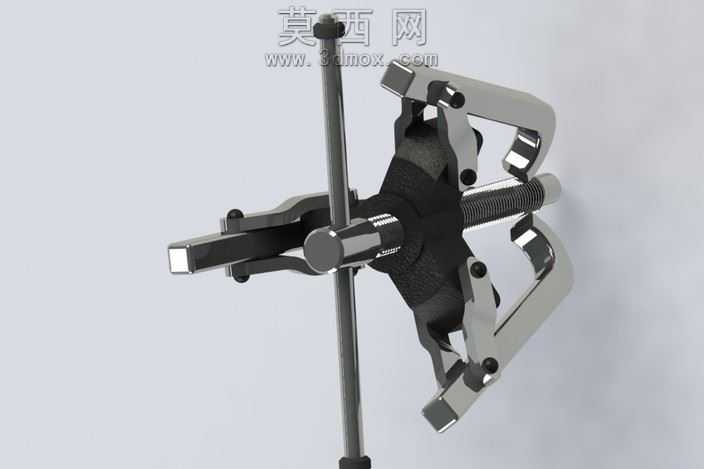

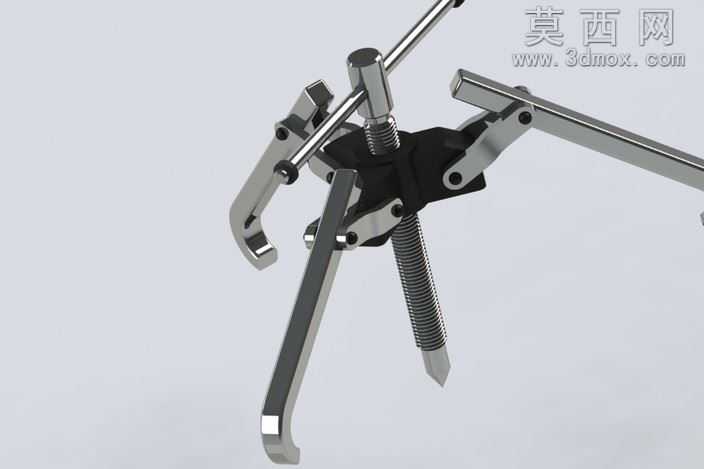

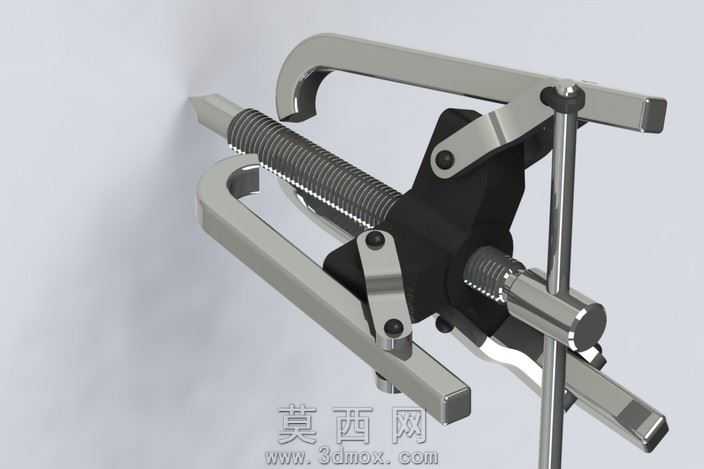

三爪轴承拆卸拉马提取工具结构模型

本模型为三爪式轴承拆卸提取器，也就是维修作业中常用的三爪拉马，建模过程围绕工具的实际功能逻辑展开，先确定中心顶杆的核心传动轴线，以此为基准搭建主体横梁结构，再依次完成三个均匀分布的勾爪、铰接销轴、旋转加力杆的结构建模，所有部件的尺寸比例严格参考实物工具的工程参数，保证各活动部件的运动行程符合真实使用逻辑。建模时对勾爪的弯折弧度做了精细化处理，勾爪的咬合端做了加厚倒角设计，还原实物使用时防止滑脱的结构特点，中心顶杆的端部做了圆弧过渡处理，对应实际作业中顶抵轴端时减少接触面损伤的设计细节，加力杆与顶杆尾部的贯穿孔做了间隙配合的尺寸预留，还原真实工具中加力杆可灵活穿取、转动施力的结构特性。材质渲染阶段区分了不同部件的材质属性，主体受力的勾爪、横梁、顶杆部分采用镀铬金属材质，调整反射参数还原五金工具表面亮面金属的冷硬质感，铰接位置的销轴做了亚光金属处理，加力杆表面做了细微的磨砂纹理模拟真实工具的握持触感，中心的爪座连接部分采用发黑处理的高强度钢材材质，通过粗糙度参数调整区分不同部件的加工工艺差异，整体渲染光影采用柔和的侧方打光，清晰展现各部件的衔接缝隙与结构层次，突出工具的机械质感。设计思路上完全遵循手动拆卸工具的力学传递逻辑，三个勾爪以中心轴线为基准呈120度均匀分布，保证拉拔作业时受力均匀，勾爪与主体横梁的铰接结构预留了足够的摆动角度，可适配不同直径的轴承、皮带轮等待拆卸工件，顶杆采用梯形螺纹的结构建模，还原真实工具中旋转顶杆时可产生大轴向拉力的传动特性，整体模型完整还原了三爪拉马的装配关系，各部件无结构干涉，可直观展现这类拆卸工具的工作原理与结构细节。
