小型家用笼式垂直货物输送升降设备

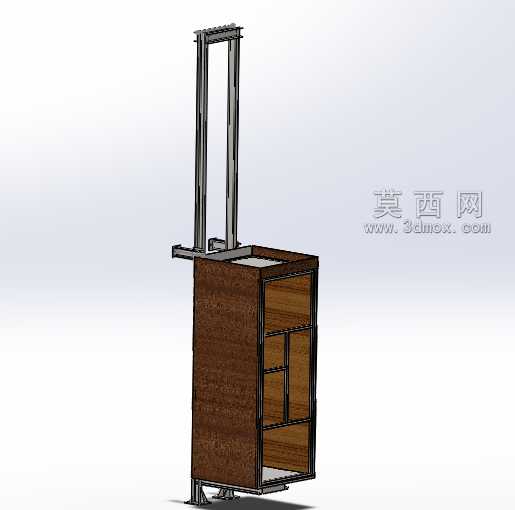

　　这款垂直输送设备的设计初衷，是解决自建房、小型商铺、家庭作坊这类场景里，小批量重物在高低楼层间转运的痛点，区别于常规商用乘客电梯的重载、高安全冗余设计，它的结构更紧凑，安装占用空间更小，适配没有预留专用电梯井道的民用或小型商用场景。从整体框架来看，设备采用方管焊接成型的笼式承载结构，底部框架做了交叉加强筋设计，既保证承载平台放置货物时的平面度，也能在额定载荷下避免框架出现侧向形变，导向部分采用双立柱导轨布局，导轨沿立柱全长布置，滑座与承载笼刚性连接，升降过程中不会出现前后左右的晃动，哪怕放置的货物重心略有偏移，也能保证运行平稳。驱动部分的布置藏在立柱后侧的框架空间里，没有额外占用承载区域的宽度，整体外轮廓尺寸控制得非常紧凑，

　　安装时只需要在上下楼层对应位置预留略大于设备外框的垂直贯通空间即可，不需要额外浇筑混凝土井道，也不需要复杂的土建预埋，对于低层自建房的后期加装非常友好，不会对原有建筑结构造成大的破坏。承载笼的侧面做了半高防护栏设计，既可以防止输送过程中货物滑落，也不会因为全封闭的围挡增加过多自重，进出货物的一侧预留了足够的开口宽度，日常搬运整箱货品、家用杂物、小型生产物料都不需要额外调整角度，直接推入承载平台即可。设计过程中特意控制了设备的最低安装高度，顶层只需要预留不超过常规住宅层高的顶部空间就能容纳顶部的导向轮组和限位结构，底部也不需要深挖地坑，直接在平整的水泥地面上通过膨胀螺栓固定底架就可以完成安装固定，大幅降低了现场施工的难度和成本。

　　从结构受力的角度来看，整个设备的载荷传递路径非常清晰，承载平台承受的货物重量通过两侧的滑座传递到立柱导轨，再通过立柱整体传递到底部框架，最终分散到安装地面，没有多余的受力环节，长期使用过程中结构疲劳风险更低。日常使用时，这款设备可以覆盖10米以内的垂直输送高度，额定承载能力适配日常家用、小型商铺的货物转运需求，不管是家庭上下楼搬运米面、家具等重物，还是小型作坊里把生产原料、成品在楼层间转运，都能替代人工爬楼搬运，降低搬运过程中的磕碰和人员受伤风险。导向结构的配合间隙做了合理的预留，既不会因为间隙过小导致升降过程中出现卡滞，也不会因为间隙过大产生运行晃动，日常维护只需要定期在导轨接触面涂抹润滑脂，检查连接螺栓的紧固情况即可，

　　不需要复杂的专业维保流程，普通使用者经过简单说明就能完成日常检查维护。设备的限位结构布置在立柱的上下两端，到达指定楼层位置时会自动触发停止，不会出现超程运行的风险，承载笼的防护栏高度经过人体工程学验证，站在楼层平台装卸货物时，防护栏刚好能起到阻挡作用，避免人员误踩跌落。不同于大型货运电梯的复杂控制系统，这款设备的控制逻辑非常简单，操作按键布置在各楼层对应位置和承载笼内部，不需要专业的电梯操作人员，普通使用者按下对应楼层按键就能完成输送操作，学习成本极低。整体框架的焊接位置都做了打磨处理，没有尖锐的焊渣凸起，安装和使用过程中不会划伤操作人员，所有的连接位置都采用标准紧固件连接，后期如果需要更换易损件，不需要整体拆卸设备，直接在对应位置更换配件即可，维护成本非常低。对于有低层垂直输送需求但又不具备商用电梯安装条件的场景来说，这种紧凑式的笼式升降结构，刚好平衡了功能、成本、安装难度三者的关系，不需要复杂的报建流程，就能实现小载荷的垂直货物输送，填补了民用小型垂直输送设备的场景空白。
