双铰接式连杆升降执行机构结构设计

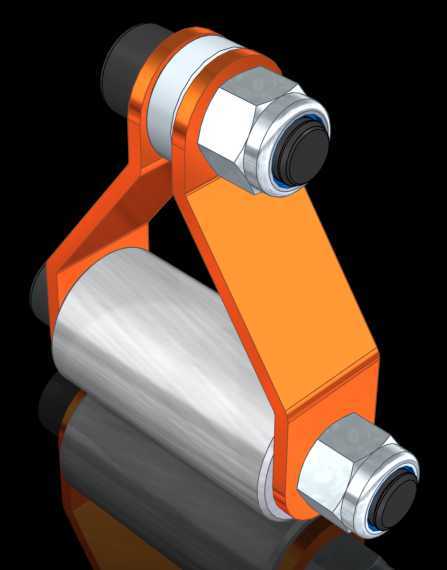

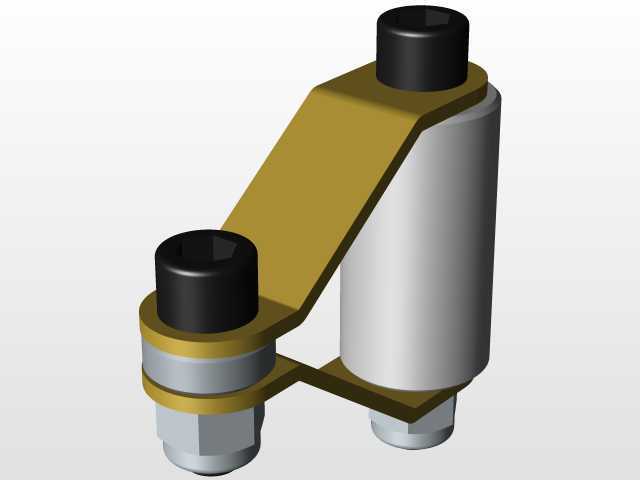

　　在轻工生产线的工位高度调节、小型工装的托举位移、检测设备的探头进给场景里，这类双铰接连杆升降构件的应用频次远高于常规丝杆升降结构，核心原因是其铰接点的自由度冗余设计，能抵消安装面的平行度误差，避免刚性传动带来的卡滞问题。从结构本身来看，该构件采用对称式双端铰接布局，两端的六角锁紧接头为标准外螺纹连接端，可直接与配套的驱动缸活塞杆、负载安装座进行螺纹副连接，中间的橙色承力架为一体式铣削成型的弯折结构，两个铰接孔的同轴度控制在0.02mm以内，保证穿装的铰接销轴不会出现偏磨。

　　设计这类构件时，首先要核算的是铰接点的剪切载荷，而非整体的抗弯强度——因为连杆升降过程中，力的传递方向会随摆角变化持续改变，铰接销轴与衬套的接触应力会在摆角达到30度时出现峰值，因此在建模阶段需要对铰接孔的端面做0.5mm的倒角处理，避免衬套压装时出现切边问题，同时承力架的弯折处做了R8的圆弧过渡，消除铣削加工后的应力集中点，避免长期交变载荷下出现疲劳裂纹。

　　从安装边界来看，该构件的两端螺纹规格为M16×1.5，适配常规的液压油缸、气动气缸的活塞杆端连接尺寸，铰接销轴的直径为12mm，配套的安装座开档尺寸需要控制在42mm至43mm之间，既保证铰接转动的间隙，又不会出现轴向窜动。构件处于最小收缩摆角时，两端铰接点的中心距为120mm，最大伸展摆角下中心距可达185mm，有效升降行程覆盖65mm，完全满足小型工位调节的行程需求。

　　实际应用中，这类连杆构件通常成对对称布置在升降平台的两侧，配合底部的驱动元件实现同步升降，相比剪叉式升降结构，其零部件数量减少60%，不需要额外的导轨导向，依靠自身铰接的自由度即可补偿安装误差，维护时仅需定期在铰接销轴处加注润滑脂即可，没有易损的传动螺母、滑块等部件，在粉尘较多的建材加工、包装生产场景里，故障率比丝杆升降结构低70%左右。建模过程中需要注意，两端的锁紧螺母与承力架之间需要预留1mm的轴向间隙，避免螺纹拧紧后铰接转动出现卡滞，同时承力架的表面做了阳极氧化处理，建模时的表面粗糙度设置为Ra1.6，既满足防腐需求，又不会因为表面过于光滑导致装配时握持打滑。

　　在选型匹配时，需要根据负载的偏心量调整铰接衬套的材质，如果是侧向力较大的应用场景，衬套选用铜基镶嵌石墨的自润滑材质，如果是纯轴向升降的场景，选用普通尼龙衬套即可降低成本。该构件的铰接转动角度范围为正负45度，设计时需要在两端的接头上做限位凸台，避免摆角过大导致机构死点，当摆角超过48度时，连杆的传力效率会骤降30%以上，甚至出现反向自锁的问题，因此在三维装配时需要做运动仿真，验证全行程内的传动角始终大于40度，保证驱动负载处于合理区间。
