多接口法兰式机械壳体零件结构设计

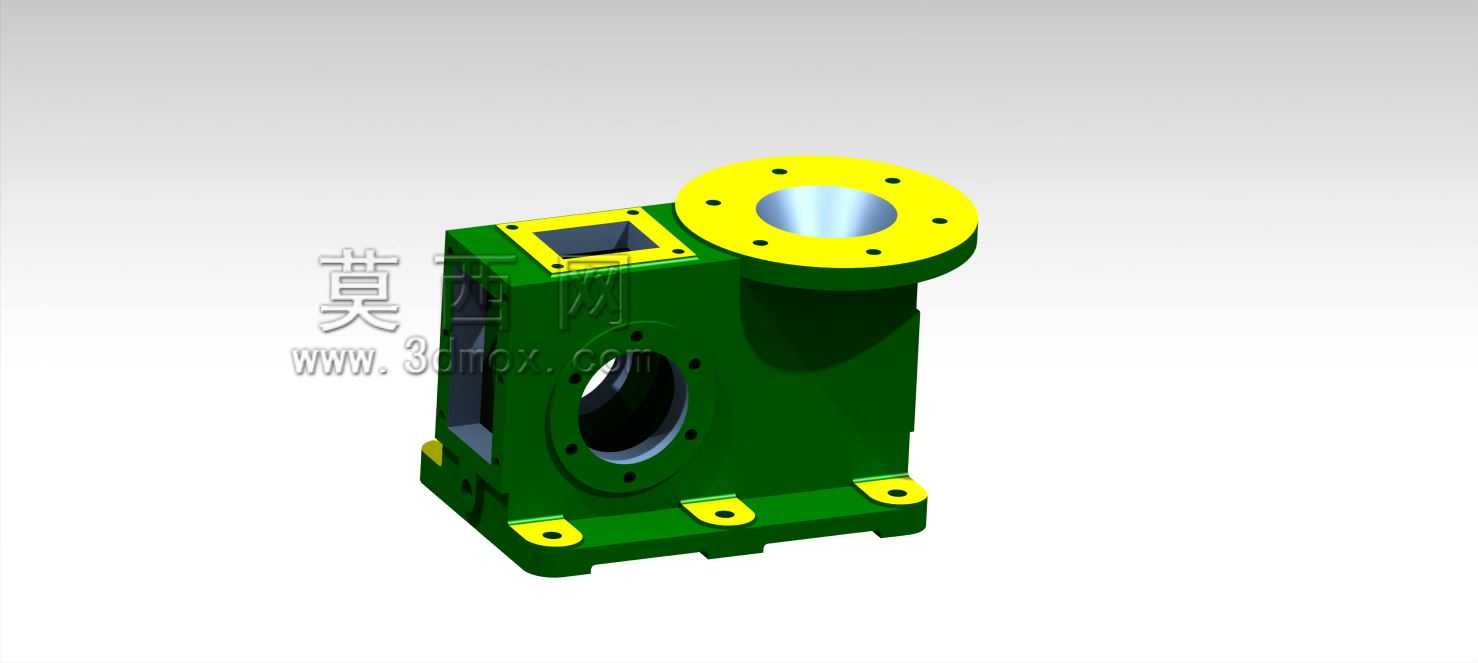

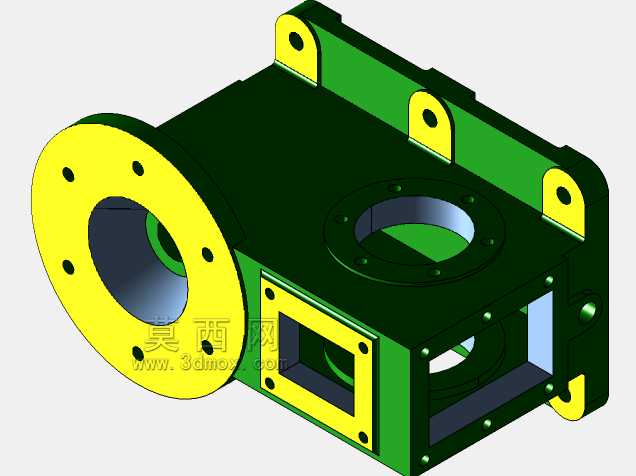

　　这类带多组法兰接口的壳体类零件，常作为传动单元、流体换向单元的核心承载基体，在中小型动力传输设备、管线接驳工位、轻工生产线的动力头部位都有广泛适配场景，日常作业中既要承担内部组件的定位支撑作用，也要兼顾外部管线的对接密封需求，同时还要满足设备整体装配时的安装固定精度要求。从实际使用场景来看，这类壳体往往安装在设备的动力输出接驳位置，上端的圆形法兰端面用来对接立式安装的驱动单元或者输出端管线，侧面的方形开口用于观察内部组件运行状态、布设传感线路或者安装端盖密封件，侧面的圆形法兰接口则用来对接横向的传动组件或者介质通路，底部的带安装孔凸缘是整个零件的固定基准，直接通过螺栓锁紧在设备的安装机架上，保证整体运行时的结构刚性，

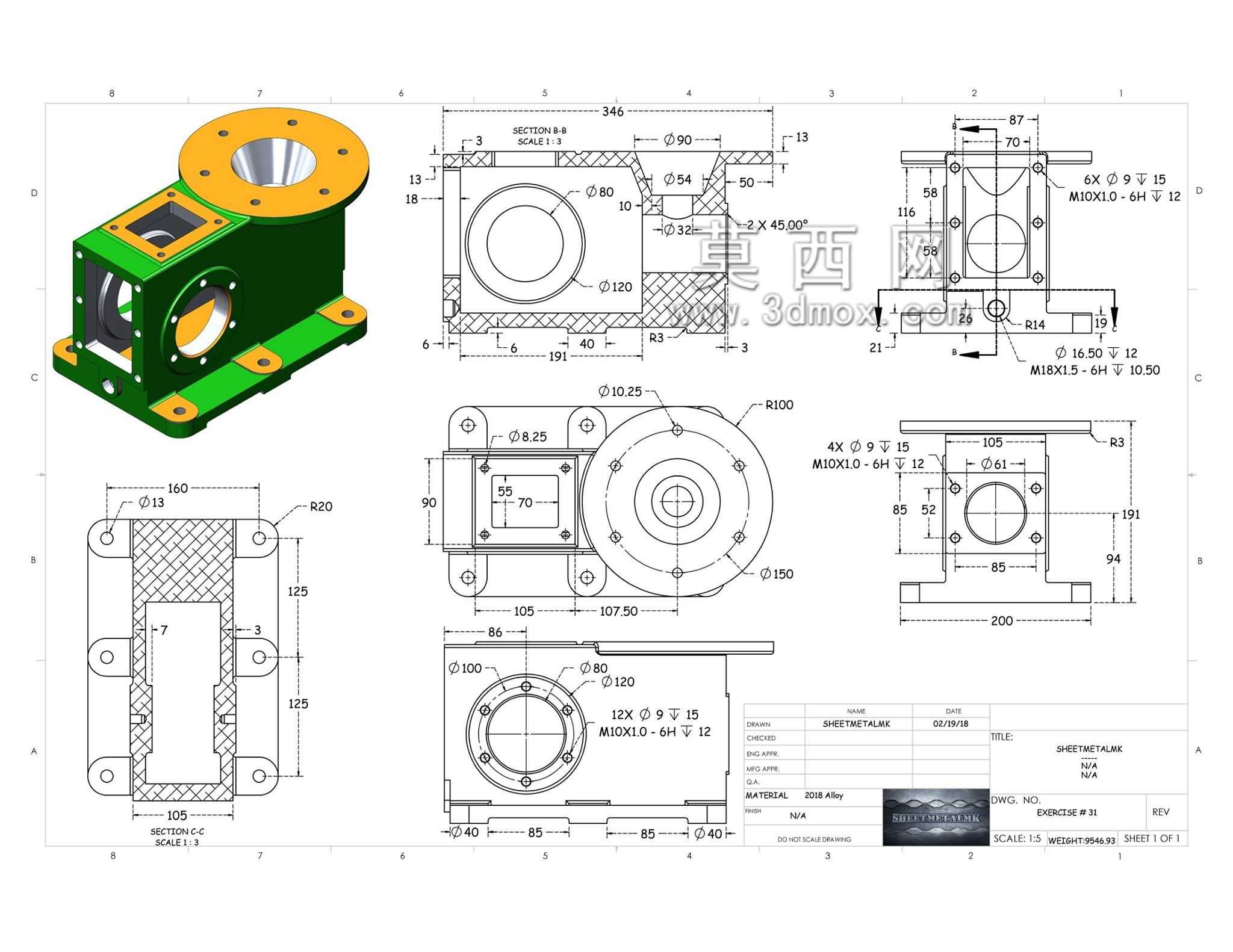

　　避免振动带来的位置偏移。设计这类零件的时候，首先要明确各个接口的对接边界，上端法兰的止口尺寸要和对接件的定位凸台做公差配合，保证同轴度误差控制在装配允许范围内，法兰面上的螺栓孔采用圆周均布设计，适配标准紧固件的锁紧力矩要求，同时在法兰根部做圆弧过渡处理，避免应力集中导致的受力开裂。侧面的方形开口周边设计有凸台结构，用来安装密封端盖时提供足够的压紧面，凸台上的螺纹孔位置要避开内部腔体的运动部件行程，防止装配时出现干涉。侧面圆形法兰的接口尺寸和上端法兰做差异化设计，避免现场装配时出现接反的失误，法兰端面上的密封槽尺寸适配常规O型圈的安装要求，保证对接后的密封性能，防止内部润滑介质泄漏或者外部杂质进入腔体。

　　底部的安装底座设计有四个带通孔的凸耳，凸耳的底面要保证平面度要求，和机架安装面贴合时不会出现间隙，每个安装孔周边都做了加厚处理，承受螺栓锁紧力时不会出现局部变形，底座和主体腔体的连接位置设置了加强筋结构，抵消设备运行时的侧向弯矩，避免长期受力后出现连接部位断裂。腔体内部的轮廓设计要完全适配内部安装的组件尺寸，比如传动齿轮、轴承座、导流块等零件的安装空间，内壁的让位槽要避开运动部件的运动轨迹，同时预留足够的润滑介质留存空间，保证内部组件运行时的润滑条件。零件的壁厚设计根据不同部位的受力情况做差异化处理，法兰连接部位、安装底座部位壁厚适当加大，腔体非受力面的壁厚在满足铸造或者加工工艺要求的前提下做合理减薄，

　　控制整体零件重量的同时不会损失结构强度。从安装边界来看，零件整体的长宽高尺寸要适配安装工位的预留空间，各个方向的突出结构比如法兰凸缘、安装凸耳都不能和周边的设备部件产生干涉，各个接口的中心高尺寸要和对接部件的中心高保持一致，减少装配时的调整工作量。零件上的所有螺纹孔规格都采用通用标准件适配的尺寸，方便后期维护时更换紧固件，密封部位的表面粗糙度要满足密封要求，避免表面划痕导致的密封失效。这类零件在加工时通常先以底部安装面为粗基准加工出上端法兰的端面和止口，再以上端法兰止口为精基准加工各个侧面的接口和内部腔体，保证各个接口之间的位置精度，比如侧面法兰和上端法兰的垂直度、安装底座和各个法兰端面的平行度，都要满足装配后的运行精度要求，避免出现对接后不同轴导致的部件磨损加剧、传动效率下降等问题。在实际选型使用时，要根据内部通过的介质类型、工作时的受力载荷大小选择对应的零件材质，常规工况下采用铸铁材质即可满足减震和强度要求，有腐蚀介质的工况则需要选用不锈钢或者做表面防腐处理，保证零件的使用寿命满足设备的整体设计周期。
