角部铰接传动连杆结构设计

　　这类角部连杆构件多应用在需要小角度往复传动的机械铰接点位，常见于轻工设备的连杆执行机构、小型工装夹具的联动结构、手动操作器械的力传递节点，承担着把输入端的摆动动作转化为指定角度输出端位移的作用，在整个传动链路里属于改变力传递方向、适配安装空间转角的核心连接件。从结构功能上看，构件一端为叉形铰接端，开有同轴销孔，用于和固定支座或者主动摆臂做销接配合，销孔的同轴度直接影响铰接转动的顺畅度，设计时预留了标准销钉的配合公差，避免装配后出现卡滞、旷量过大的问题；另一端为带通孔的圆柱轴套端，用于和输出端的杆件或者执行部件连接，中间的杆身做了变截面过渡，在保证整体结构刚度的前提下尽可能削减不必要的材料堆积，降低构件自身的转动惯量，

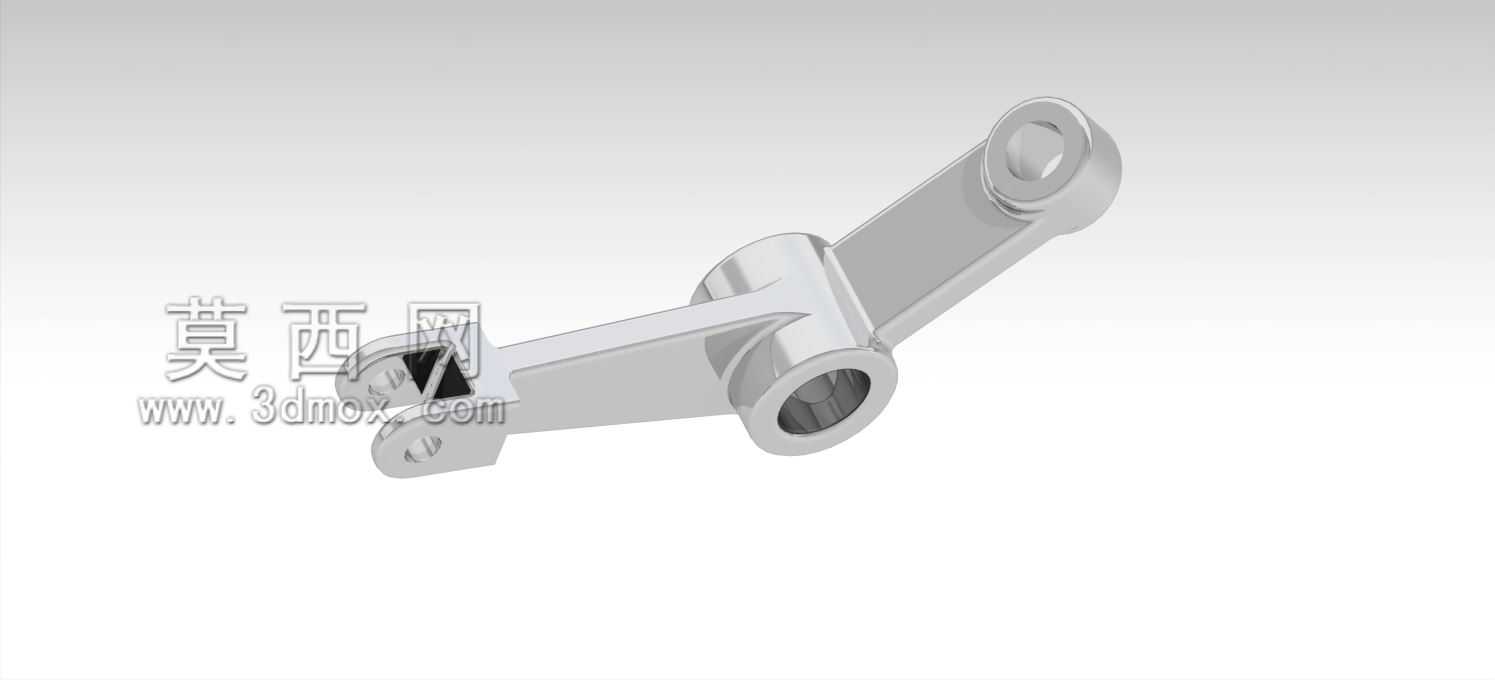

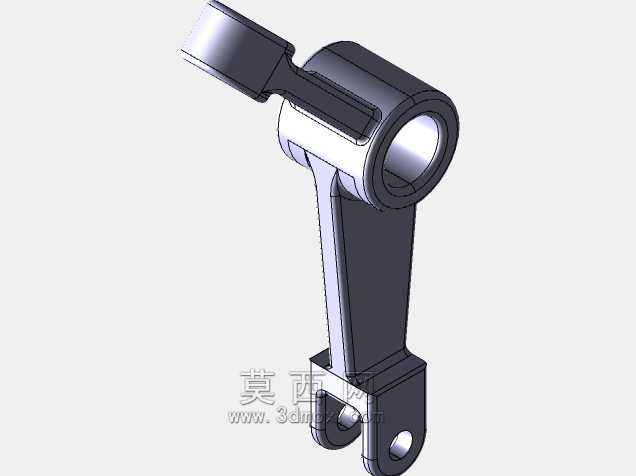

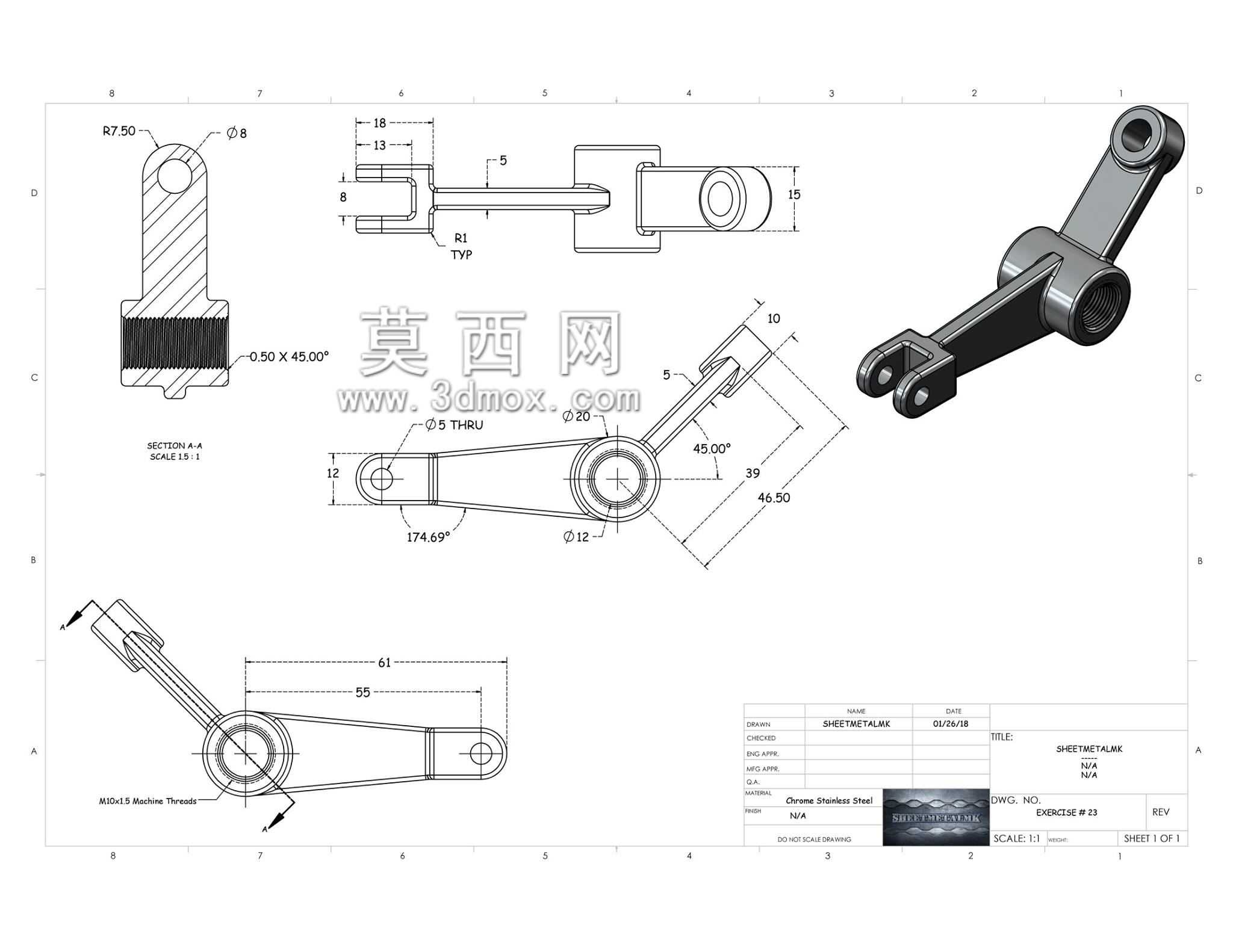

　　让往复动作的响应更灵敏。设计过程中首先要确定的是两个铰接点的中心距，这一尺寸直接决定了传动比和输出端的行程范围，图中明确标注了两个铰接孔的中心距参数，同时对杆身的折弯角度做了精确约束，174度左右的折弯角度是为了避让安装空间内的其他相邻构件，避免动作过程中出现结构干涉，杆身和两端连接部位的过渡处做了R角处理，消除应力集中点，避免长期往复载荷下出现疲劳断裂的问题。从安装边界来看，叉形端的开口宽度、销孔直径匹配标准圆柱销的尺寸规格，装配时可以直接选用标准紧固件完成连接，不需要额外做定制加工；轴套端的外圆尺寸、通孔直径适配常用的连杆连接衬套，压入衬套后可以降低铰接转动的磨损，延长构件的使用寿命。构件的剖面结构显示，

　　叉形端的根部做了局部加厚处理，这一位置是整个构件受力最大的点位，主动端的摆动力会首先作用在这个区域，加厚处理可以提升截面的抗扭、抗弯强度，应对交变载荷下的受力需求。尺寸标注里的倒角要求，是为了去除机加工后的锐边，避免装配时划伤操作人员，同时也能让销钉、衬套的压入过程更顺畅，不会因为锐边切削配合件表面影响装配精度。在实际选型应用时，需要重点核对两个铰接点的中心距、折弯角度是否匹配整体传动链路的行程要求，同时确认两端连接部位的尺寸是否和相邻构件的安装接口匹配，若应用在载荷较大的场景，还需要对应调整杆身的截面厚度，提升整体的结构强度。这类角部连杆的建模过程需要先绘制两个铰接端的截面轮廓，确定两个孔位的相对位置和折弯角度后，

　　再做杆身的过渡连接，最后添加倒角、圆角等工艺特征，建模时需要重点保证各铰接孔的同轴度、杆身过渡面的顺滑度，避免后续出工程图时出现尺寸矛盾，也能为后续的有限元受力分析、运动仿真提供准确的模型基础。实际生产中这类构件多采用45号钢加工完成，表面做发黑处理提升防锈能力，铰接孔位置根据使用需求可以做淬火处理提升表面硬度，降低铰接转动时的磨损速率，若应用在对重量有要求的场景，也可以选用铝合金材料加工，在保证强度的前提下降低构件自重。
