经典直板智能手机外观结构三维数模

　　做消费电子结构设计快十二年，经手的手持通讯终端数模没有一百也有八十，这次还原的这款经典直板机型，是很多结构工程师入行初期都会拿来练手的典型案例——它的整机堆叠逻辑、外观曲面过渡、零部件排布思路，放到今天依然是直板智能手机结构设计的参考范本。先从实际应用场景说，这类手持通讯终端的三维数模，最常见的用途是做周边配件开发的基准：比如做保护壳的厂商需要精准的外轮廓曲面、按键位置、摄像头开孔坐标来做模具分型，做车载支架的厂商需要机身厚度、侧边弧度、重心位置来匹配夹持结构，做无线充电模组的厂商需要背面玻璃区域的平整度、线圈对位基准来调整充电线圈的位置，甚至做拆机维修教学的机构，也需要精准的内部结构数模来做拆解演示动画。很多刚入行的工程师容易把这类数模当成单纯的外观造型来做，其实真正落地到生产端，每一个曲面的曲率、每一个开孔的位置公差、每一处接缝的间隙控制，都直接影响后续配件的适配性和整机装配的良率。

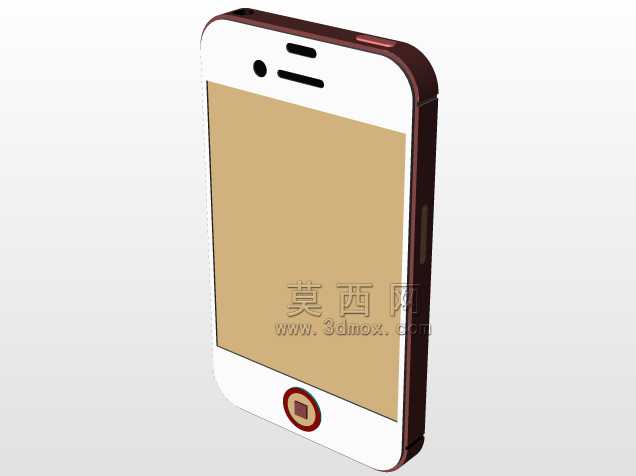

　　从产品功能特性来看，这款机型采用的是经典的直板触控设计，正面是整块覆盖的触控玻璃，背面采用一体化的后盖结构，顶部预留摄像头与补光灯的安装位，侧边布置物理按键，底部设置数据接口与出声开孔。做结构设计的时候，首先要考虑的是手持握持的人机工程：机身侧边的弧度不能太陡，否则单手握持的时候掌心会有硌手感，也不能太弧，否则放在光滑桌面上容易出现滑落的问题；后盖的曲面过渡要和中框的衔接处做连续曲率处理，避免出现装配段差，这个位置也是保护壳开模的时候最容易出现贴合缝隙的地方，数模阶段就要把公差带预留出来，一般中框和后盖的衔接处要预留0.05mm的装配间隙，同时做0.1mm的倒角过渡，避免组装的时候出现刮漆的问题。

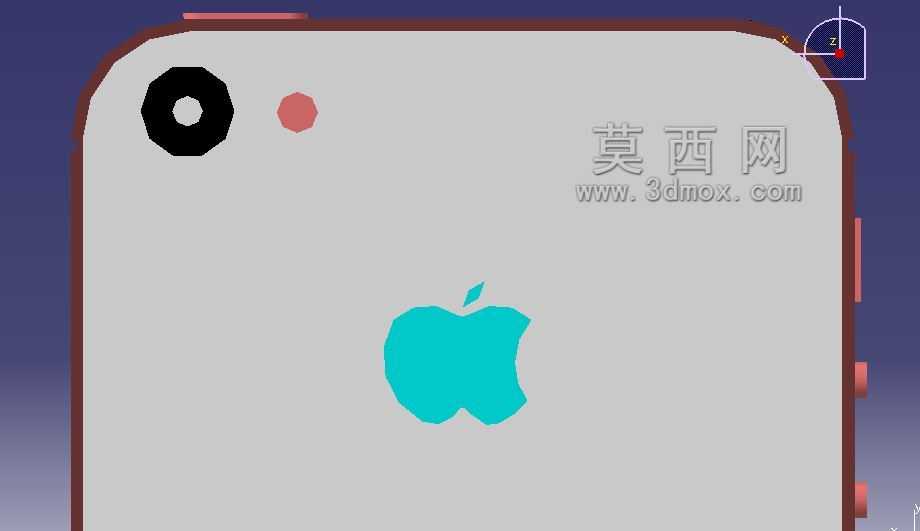

　　设计思路上，这类经典机型的结构排布核心是“紧凑堆叠下的可靠性平衡”：首先要确定整机的安装边界，也就是整机的长宽高外形尺寸，这款机型的整机厚度控制在9.3mm，这个厚度是当年兼顾电池容量、摄像头凸起高度、结构件强度的最优值——如果做的更薄，摄像头的CMOS模组高度就会超出后盖平面，不得不做更大的凸起，既影响外观平整度，也容易在日常放置的时候磨损摄像头镜片；如果做的更厚，整机的手持重量就会上升，单手握持的疲劳度会明显增加。摄像头的位置布置在左上角，这个位置是经过堆叠验证的：主板的摄像头连接器刚好在这个区域下方，不需要额外加长FPC排线，既节省成本，也减少了排线弯折带来的信号干扰问题；补光灯布置在摄像头旁边，距离摄像头镜片中心的距离经过反复调整，避免夜间拍照的时候补光灯的光线在镜片上形成反光鬼影。

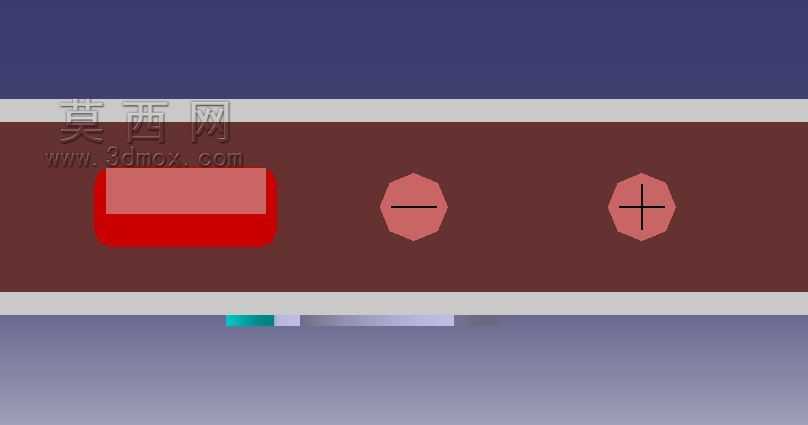

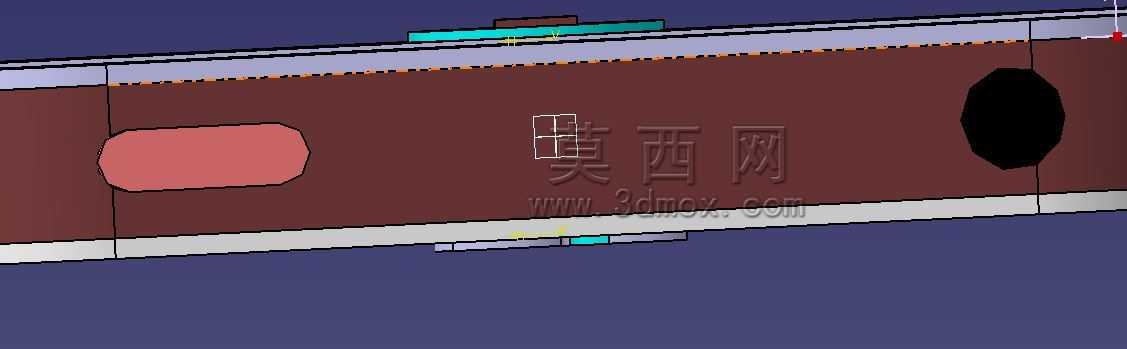

　　侧边的按键位置也是严格按照人机工程数据来定的：音量键布置在机身左侧偏上的位置，刚好对应大多数人右手单手握持的时候，食指自然放置的位置，电源键布置在机身右侧顶部，对应拇指的操作范围，按键的凸起高度控制在0.8mm，这个高度既保证盲操作的时候能清晰摸到按键的位置，也不会因为凸起过高导致放在口袋里出现误触的问题。按键的行程设计在0.3mm，按压力度控制在1.5N左右，反馈清晰不会出现软塌的手感。背面的品牌标识位置布置在整机视觉中心偏上的位置，这个位置是日常手持的时候不会被手掌完全遮挡的区域，同时也是无线充电线圈的对位基准标识，用户放置手机到无线充电器上的时候，可以通过这个标识快速对准线圈中心，提升充电效率。

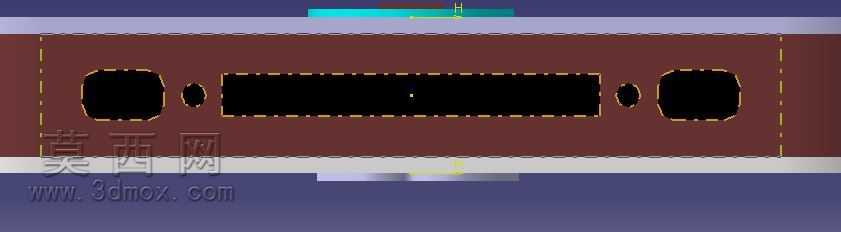

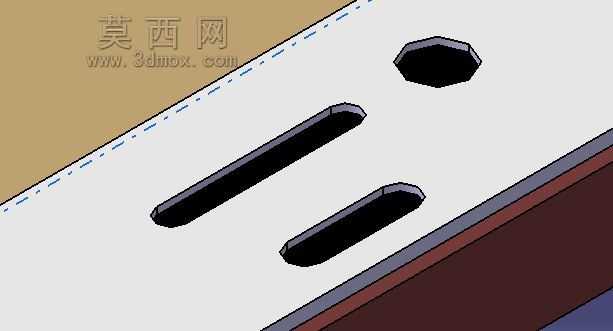

　　做这类数模的时候，很多新手容易忽略的是安装边界的细节：比如摄像头镜片的凸起高度比后盖平面高0.3mm，镜片周围做一圈0.2mm的高光倒角，既保护镜片边缘不会被磕碰崩边，也能在视觉上弱化凸起的突兀感；机身底部的出声孔采用等距排布的圆孔设计，每个孔的直径是0.8mm，孔间距1.2mm，这个尺寸既可以保证出声的通透度，也能避免日常使用的时候灰尘和细小异物轻易进入机身内部；数据接口的位置在底部中心，接口周围做一圈0.15mm的凸台，避免数据线插拔的时候接口周围的后盖被刮花。还有一个很容易被忽略的细节是机身的圆角半径，四个角的R角是连续变化的曲率，不是固定半径的圆弧，这样的设计一方面是提升握持的贴合感，另一方面是在手机跌落的时候，圆角区域可以更好的分散冲击力，降低玻璃面板碎裂的概率——如果是固定半径的直角圆弧，跌落的时候应力会集中在圆角的切点位置，很容易出现玻璃开裂的问题。

　　从结构强度的角度考虑，中框采用的是硬质铝合金材质，数模阶段就要在中框的内侧布置加强筋，加强筋的厚度0.6mm，间距8mm，既可以提升整机的抗弯折强度，也不会过多占用内部堆叠空间。后盖的材质是钢化玻璃，玻璃和中框之间采用泡棉胶粘接，粘接宽度控制在1.2mm，这个宽度可以保证足够的粘接强度，通过1.2米高度的跌落测试不会出现后盖开胶的问题，同时也不会因为粘接宽度过宽导致后期维修拆机难度过大。很多人做这类数模的时候只做外观面，忽略内部的安装止口、定位柱、卡扣位这些结构细节，其实这些细节才是真正考验结构工程师功底的地方：比如主板的定位柱高度要控制在1.2mm，定位柱的直径1.0mm，和主板定位孔的间隙控制在0.05mm，既可以保证主板装配的时候定位精准，也不会因为间隙过小导致装配困难；电池仓的四周要做0.2mm的限位筋，避免电池在机身内部出现晃动，同时电池和中框之间预留0.1mm的间隙，填充导热石墨片，把电池工作产生的热量快速传导到中框上散出去。

　　实际做配件开发的时候，这个数模的精度直接决定了后续产品的良率：比如做钢化膜的厂商，需要正面玻璃的曲面弧度数据，尤其是边缘2.5D弧面的曲率半径，才能做出贴合无白边的钢化膜；做皮套的厂商，需要后盖和中框的过渡曲面数据，才能让皮套的边缘完美贴合机身，不会出现翘边的问题；甚至做防尘塞的厂商，都需要数据接口和耳机孔的精确内径、深度尺寸，才能做出松紧合适的防尘塞，不会出现太松容易掉、太紧插不进去的问题。很多刚入行的工程师觉得消费电子的数模比工业设备简单，其实恰恰相反，工业设备的结构很多是大尺寸、大公差，毫米级的误差都不会影响使用，但是手持消费电子的数模，公差往往要控制在0.02mm级别，一个曲面的曲率差0.1mm，做出来的保护壳就会出现贴合缝隙，一个按键的位置偏0.2mm，保护壳的按键位就会出现按不动的问题。这款经典机型之所以能成为很多结构工程师的入门练手案例，就是因为它的结构设计没有冗余的部分，每一个曲面、每一个开孔、每一处结构的设计，都是在外观、手感、强度、成本之间做的最优平衡，把这些细节吃透，再做其他手持消费电子的结构设计的时候，就能少走很多弯路。
