仿真可口可乐瓶外观结构三维设计

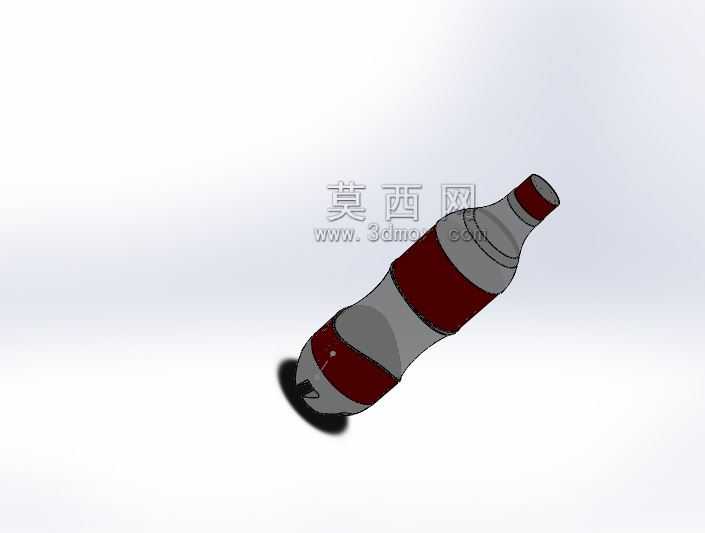

　　也不会在3D打印制作实体样件时出现支撑难以去除的问题。瓶肩位置的过渡曲面采用G2连续曲率衔接，从瓶身主体到瓶口螺纹段的过渡没有硬棱，完全匹配真实PET吹塑瓶的成型特征，瓶口位置的螺纹结构按照标准饮料瓶口尺寸做了简化处理，保留螺纹的导程、牙型轮廓特征，可直接适配通用瓶盖模型的装配验证，不需要额外做曲面修补。从尺寸边界来看，整个瓶体总高度控制在320mm左右，瓶身最大直径为88mm，底部的五瓣式支撑脚结构完全还原真实可乐瓶的底部凹陷特征，每个支撑脚的凸起高度为6mm，凹陷中心的球面半径为25mm，既保证瓶体放置时的支撑稳定性，也匹配吹塑成型时的料厚分布逻辑——底部支撑位置的料厚相对瓶身中段更厚，对应三维模型中该区域的曲面做了0.本次呈现的可乐瓶三维结构设计，核心面向快消品包装展示、商业空间美陈布置、产品渲染可视化等实际应用场景，在日常商业落地中，这类瓶体模型常被用于线下门店的陈列道具制作、品牌宣传物料的三维渲染素材、快消行业包装设计的方案验证环节，也可作为自动化灌装生产线的模拟对标工件，用于输送线定位、夹持机构的适配调试参考。从设计思路来看，整个瓶体完全还原市售常规可乐瓶的曲面特征，瓶身中段的收腰弧度经过反复曲率调整，既匹配真实握持的人机工程学弧度，也保证曲面在三维渲染时的光影过渡自然，不会出现曲面褶皱、曲率突变的问题；瓶身下部的防滑纹理区域做了微凸的肌理处理，纹理高度控制在0.3mm以内，既还原真实瓶身的触感特征，

　　1mm的偏置处理，还原真实瓶体的壁厚差异。在实际工程应用中，这类瓶体模型如果用于灌装生产线的模拟仿真，可以直接导入输送线、贴标机的装配环境中，验证瓶体在输送导轨上的通过性：导轨两侧的间距设置为92mm时，瓶身可顺畅通过且不会出现卡滞，贴标工位的夹持块弧度匹配瓶身中段88mm直径的圆柱面，夹持力作用点刚好落在瓶身标签区域的中心位置，不会出现标签贴附偏移的问题。如果用于商业美陈的大比例模型制作，该曲面结构可以直接等比例放大，放大过程中曲面不会出现破面，因为所有曲面都采用四边面拓扑结构构建，UV分布均匀，不管是做3D打印的实体样件，还是做CNC加工的泡沫雕塑原型，都不需要重新拓扑曲面，能直接对接加工路径生成。瓶身的标签区域做了平整化处理，

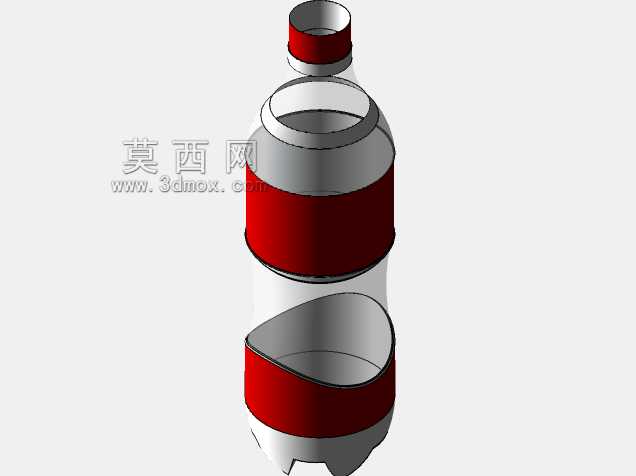

　　标签覆盖区域的曲面为标准圆柱面，轴向高度为110mm，刚好匹配常规可乐瓶标签的尺寸范围，在做渲染时可以直接将标签贴图映射到该区域，不会出现贴图拉伸、变形的问题。瓶口位置的密封面做了平面度约束，平面度公差控制在0.05mm以内，如果要做瓶盖密封结构的验证，该平面可以直接作为密封配合面，添加密封垫的装配约束后即可模拟密封状态。瓶底的支撑面做了共面约束，五个支撑脚的最低点处于同一水平面上，平面度公差0.1mm，保证瓶体放置在水平面上时不会出现晃动，这一点不管是做实体样件的3D打印，还是做虚拟场景的陈列展示，都能避免出现放置不稳、穿模的问题。从结构细节来看，瓶身上部的红色封套区域、中部标签区域、下部瓶身区域的曲面分界清晰，

　　各段曲面之间的过渡位置做了0.2mm的浅凹槽处理，还原真实瓶体上标签包裹的边界特征，在做渲染时可以给不同区域赋予不同的材质属性：封套区域赋予半透明红色塑料材质，标签区域赋予印刷纸张材质，瓶身主体赋予深棕色半透明PET材质，底部支撑区域赋予稍高粗糙度的塑料材质，能最大程度还原真实瓶体的视觉效果。在建模过程中，所有曲面都经过了曲率检查，没有出现曲率反向、曲面重叠的问题，模型的实体化过程顺利，没有出现破面、无法加厚的问题，瓶体的壁厚统一设置为0.3mm，和真实PET可乐瓶的平均壁厚一致，在做有限元分析时，可以直接基于该实体模型划分网格，模拟瓶体受挤压时的变形情况，验证瓶体结构的抗压能力——比如垂直堆叠时的载荷承受能力，侧向握持时的变形量，这些数据都可以为包装结构的优化设计提供参考。对于三维建模从业者来说，这个模型的构建逻辑也具备参考价值：回转类曲面产品的建模不需要完全依赖回转命令，瓶身的非对称收腰特征可以通过多截面曲面命令实现，先绘制不同高度位置的截面轮廓线，再通过引导线控制曲面的走向，最后做曲面倒角和连续性调整，就能得到顺滑的瓶身曲面，比单纯的回转建模更能还原真实产品的细节特征。
