包装工业用带传感反馈伺服机械臂结构

　　这款机械臂的应用场景锚定包装工业生产线的物料搬运环节，在快消品、日化、食品加工的后段包装工位，它可完成待包装工件从输送线到包装工位的转移、规整、码放动作，适配纸箱、袋装、盒装等多种包装形态的上料需求，能替代人工完成重复性高、定位精度要求严的搬运工序，在连续8小时以上的流水线作业场景下，可保持稳定的动作节拍，避免人工操作带来的效率波动与操作误差。

　　从实际用途来看，该机械臂并非通用型重载搬运设备，其负载能力匹配包装工位常见的0.5-5kg区间工件，作业半径覆盖单工位周边1.2米范围的操作空间，可完成垂直方向0.8米的升降行程，水平方向360度全回转动作，配合末端可更换的夹爪结构，既能抓取规则的硬质包装盒，也能通过调整夹持力适配软质包装袋，不会对包装外观造成挤压损伤。设备的所有动作逻辑围绕传感器反馈搭建，臂身各关节处集成的位置传感器、力矩传感器会实时反馈关节转角、输出扭矩数据，所有动作执行都与伺服机构、末端手爪、周边配套部件形成联动闭环，不存在独立运行的结构单元，比如当末端手爪接触到工件表面时，力矩传感器会即时反馈信号给伺服驱动单元，停止夹持进给动作，同时触发抬升指令，配合产线控制器的节拍信号，完成与前端输送线、后端包装机的动作协同，不会出现动作干涉或节拍错位的问题。

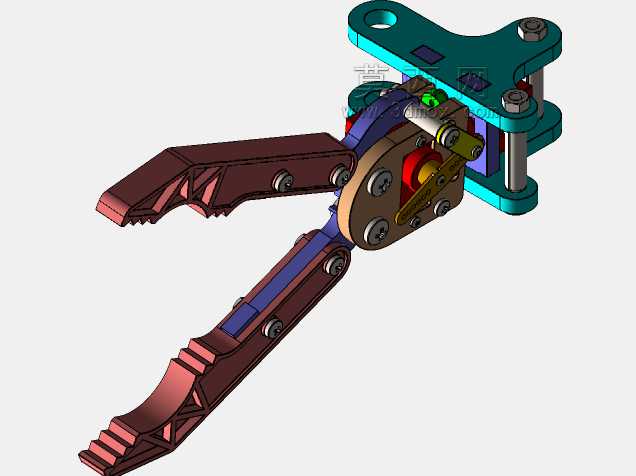

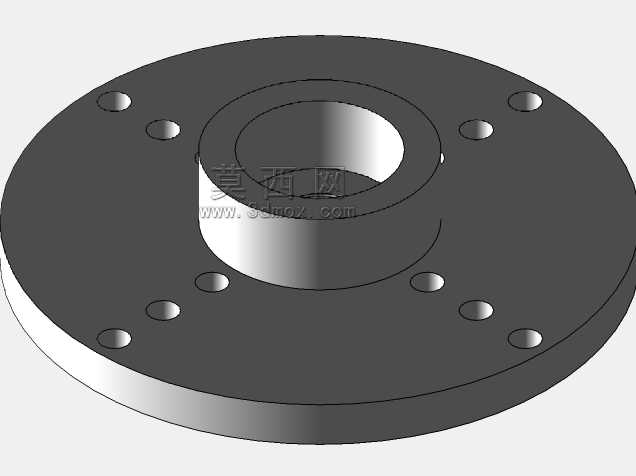

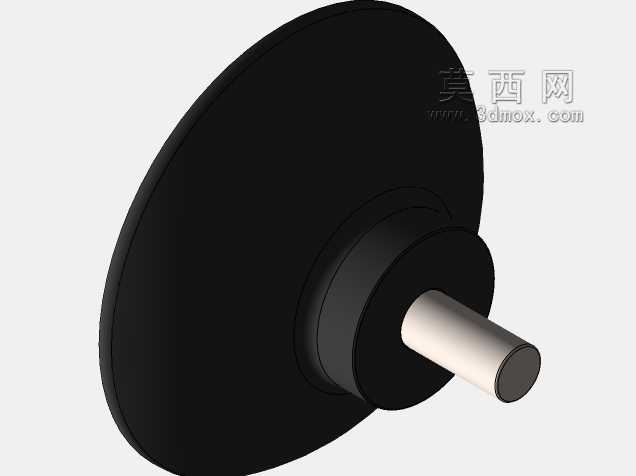

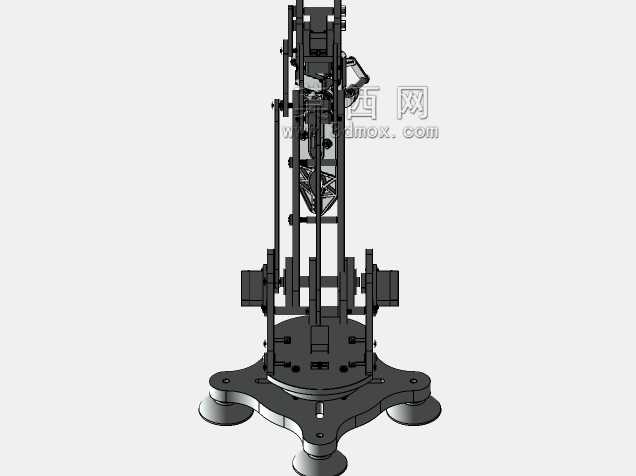

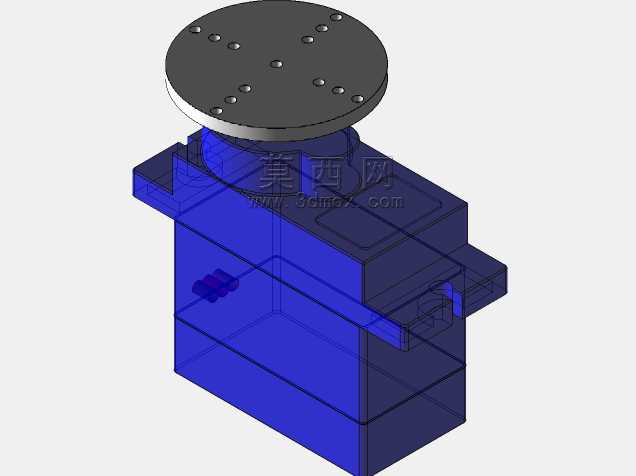

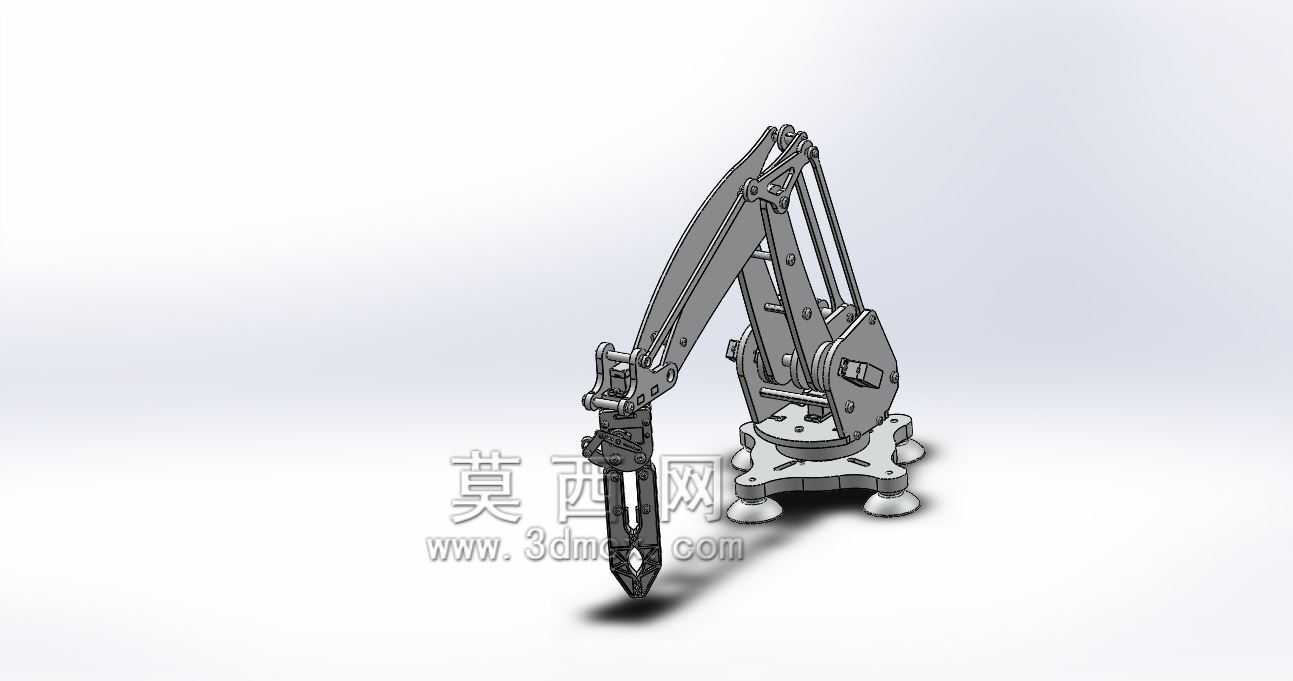

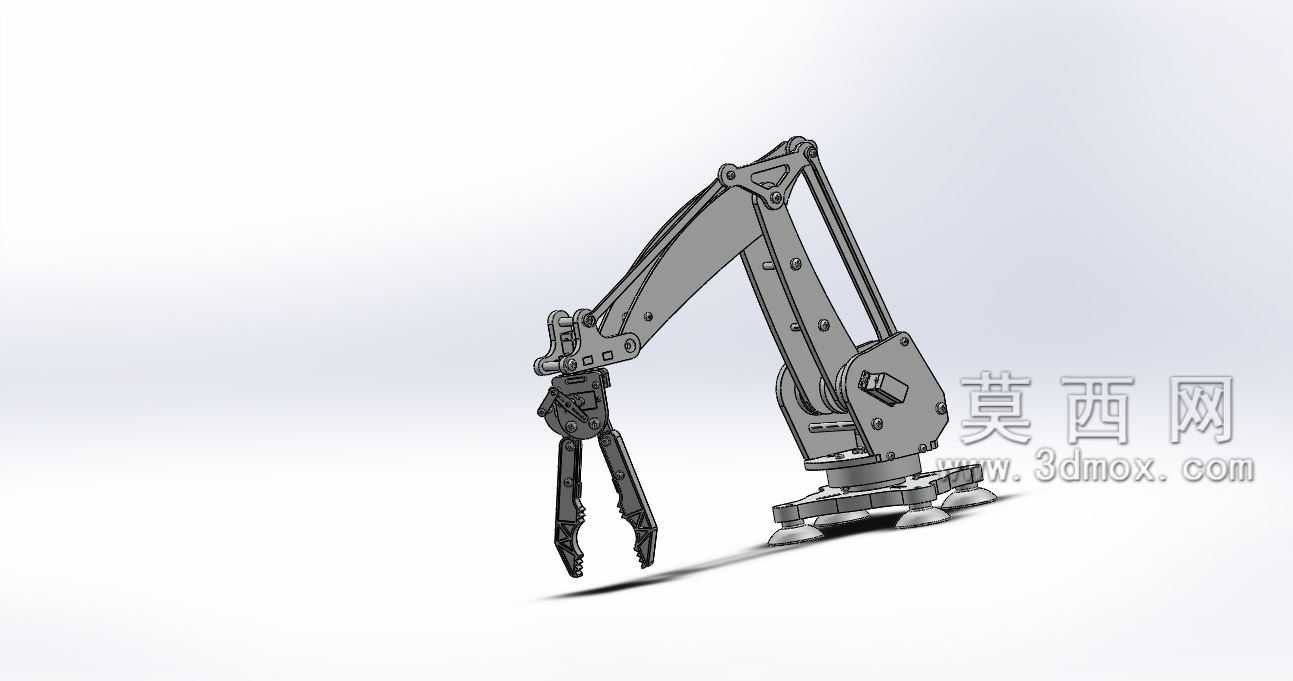

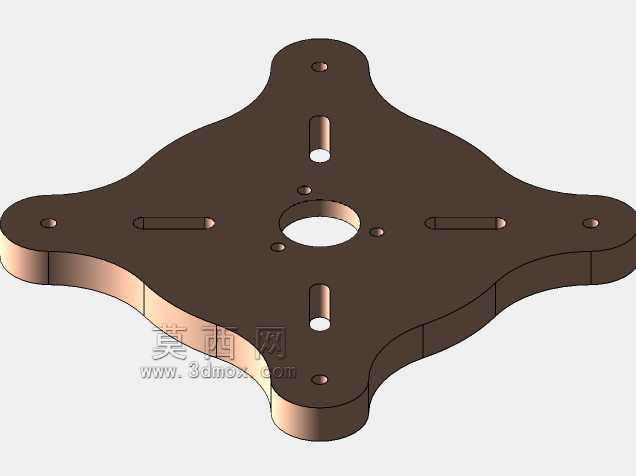

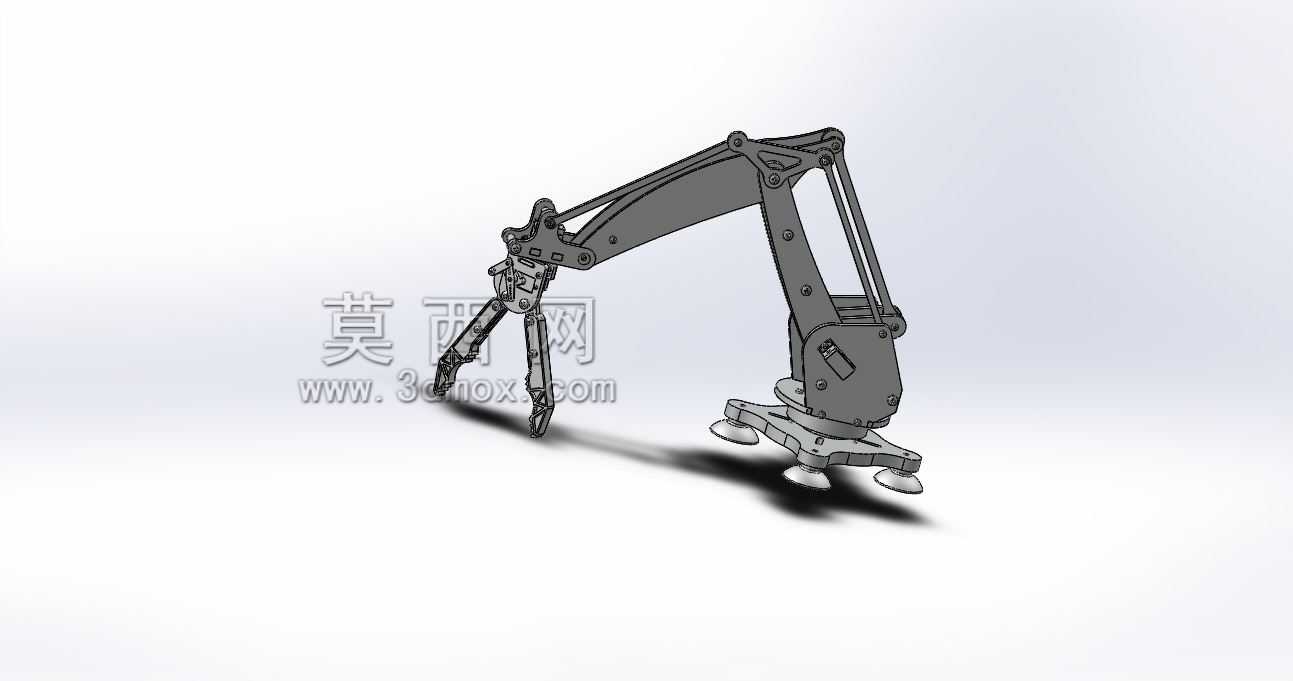

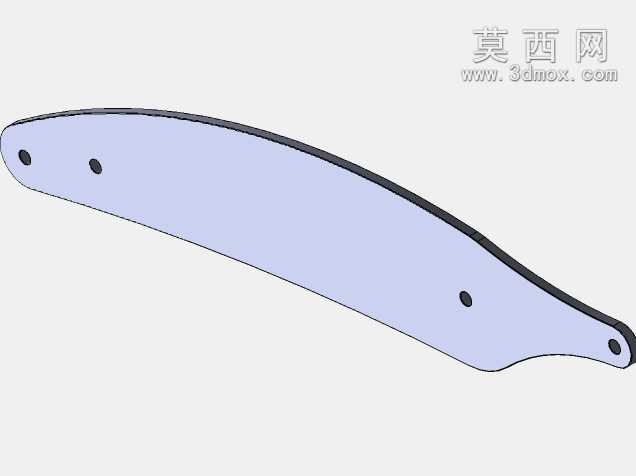

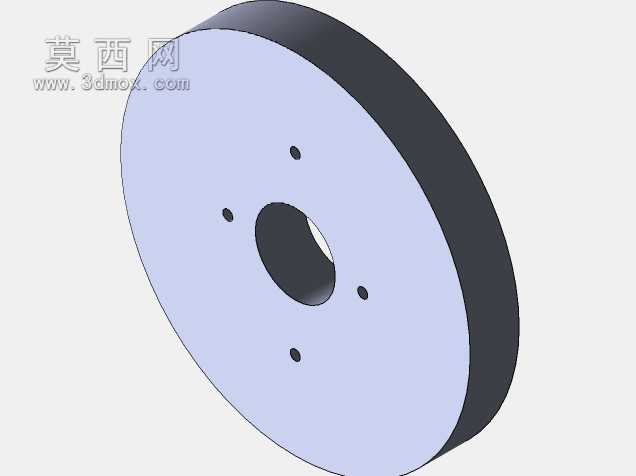

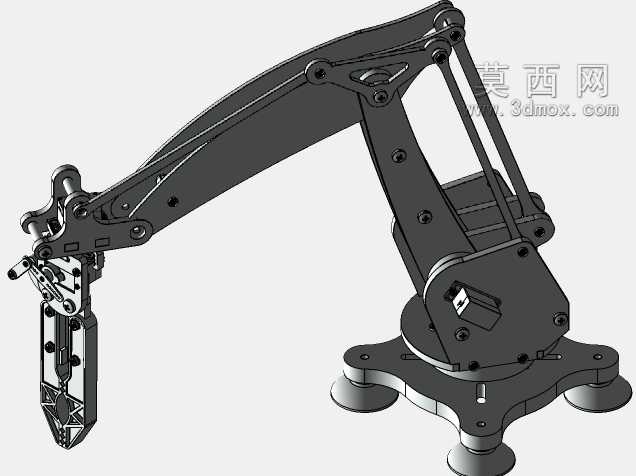

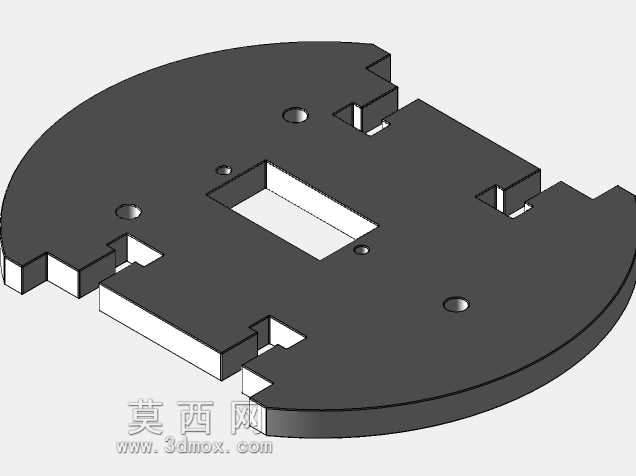

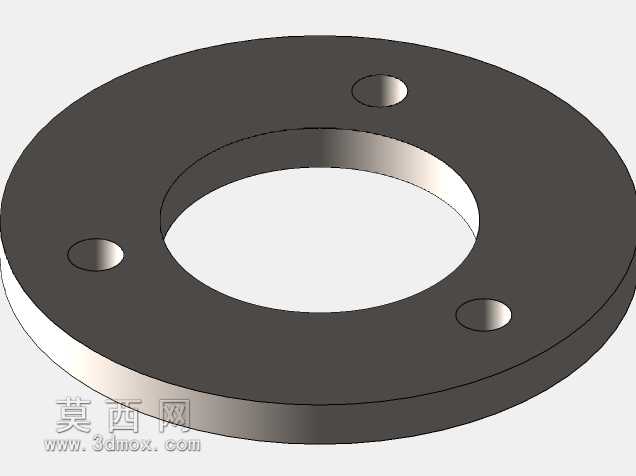

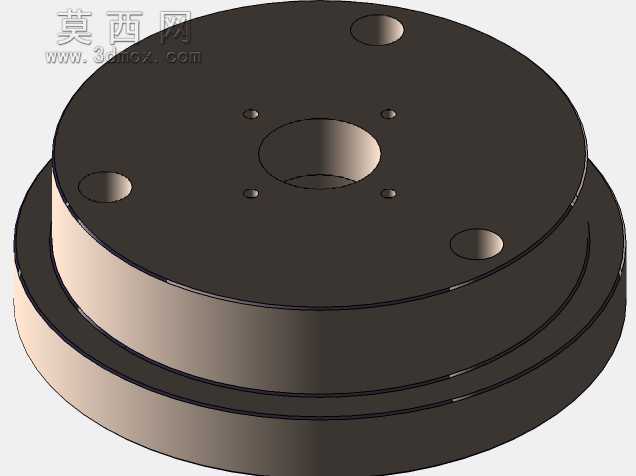

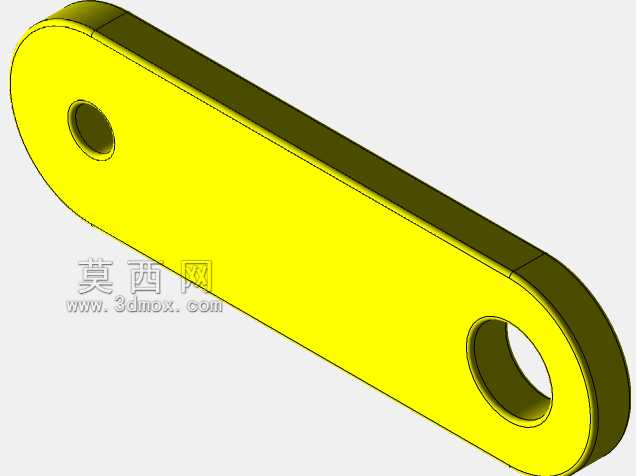

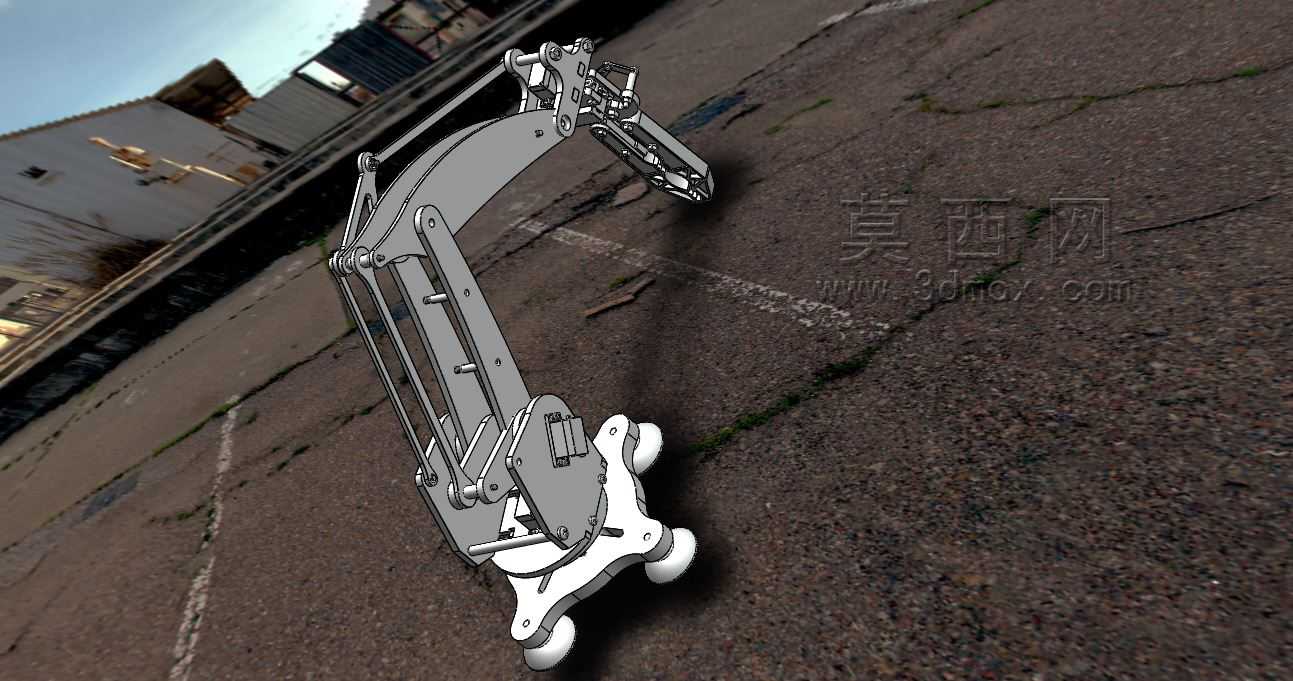

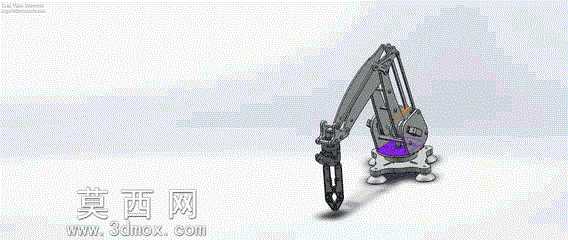

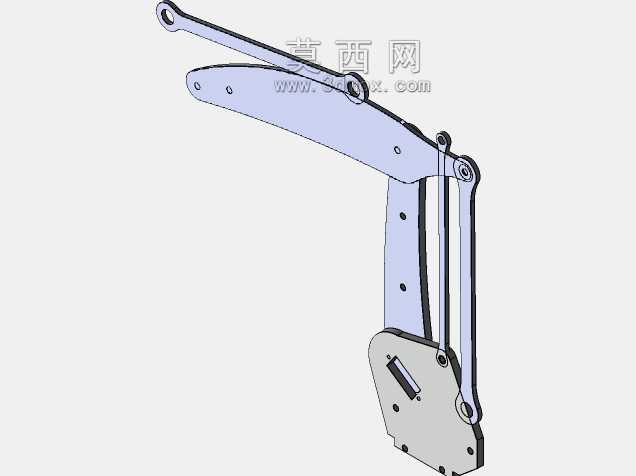

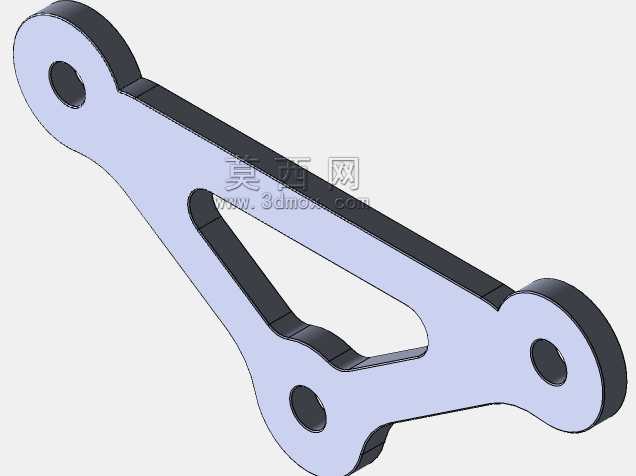

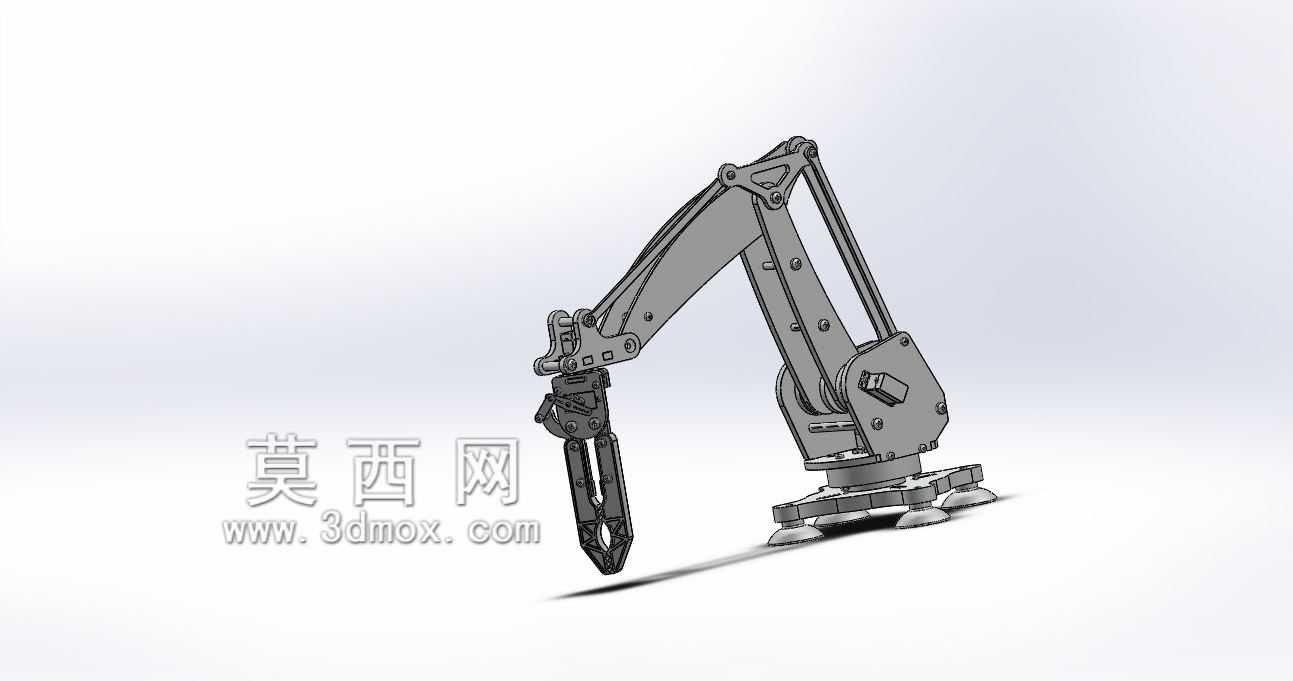

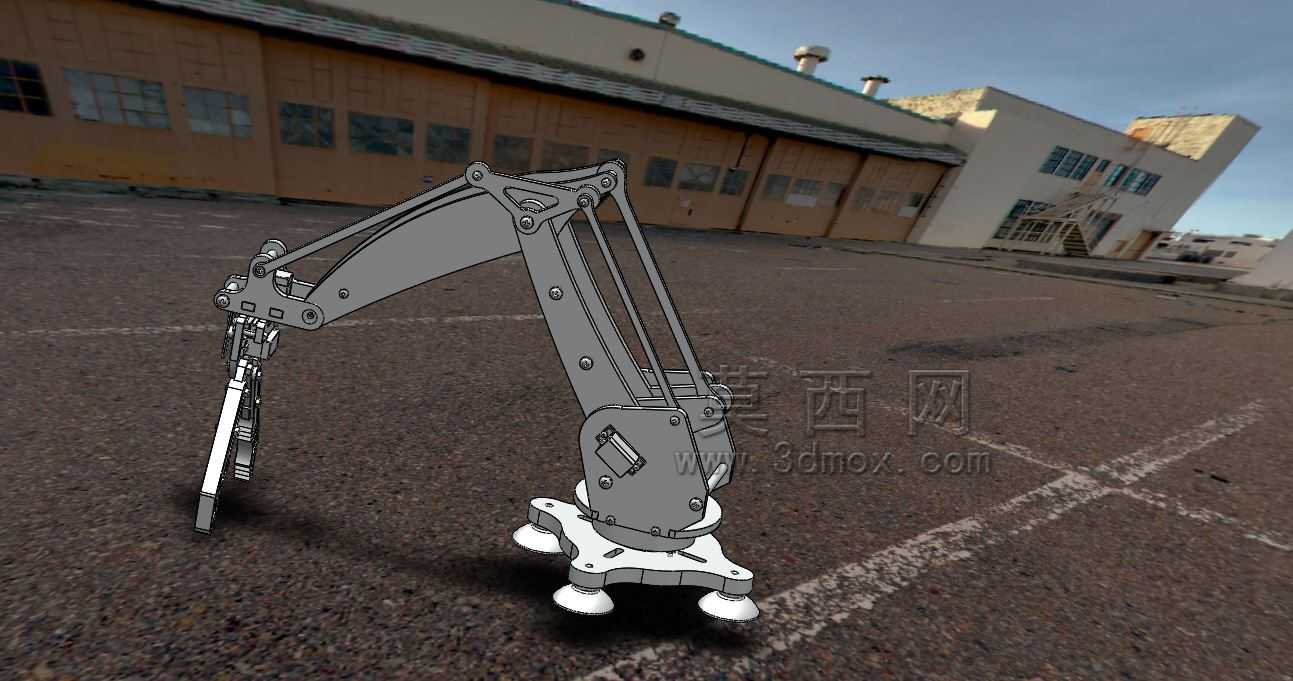

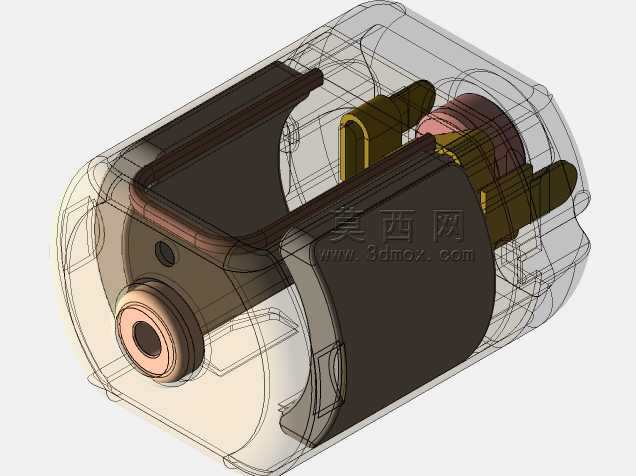

　　设计思路上，这款机械臂采用了关节型串联结构布局，底座采用四点支撑式安装结构，四个支撑脚的安装孔位间距预留了标准工业铝型材工作台的适配尺寸，安装时无需额外制作过渡转接板，可直接固定在4040或4080规格的铝型材工作台上，底座内部集成了回转驱动与第一关节伺服电机，重心集中在底座中心位置，满负载运行时的倾覆力矩控制在安全阈值内，无需额外加装配重块。大臂与小臂的结构采用等强度设计，臂身截面为变截面箱型结构，在保证关节连接位置结构刚度的前提下，尽可能削减非受力区域的材料厚度，降低臂身自重带来的伺服负载，各关节的走线全部采用内藏式布局，线缆从臂身内部的穿线孔穿过，避免作业过程中线缆与周边设备发生剐蹭，也减少了车间粉尘、水汽对线缆接头的侵蚀。末端手爪的连接法兰采用标准接口尺寸，可根据实际生产需求更换吸盘、夹爪、抱具等不同末端执行器，法兰端面的定位销孔保证了末端执行器更换后的重复定位精度，控制在0.1mm以内，满足包装工位的定位要求。

　　从安装边界来看，该机械臂的底座安装平面要求平面度不大于0.2mm/m，安装时需保证底座水平度偏差不超过0.1度，避免长期偏载运行导致关节轴承磨损加剧。设备运行时的最大外伸轮廓距离底座中心的水平距离为1200mm，垂直方向最高位置距离安装面1350mm，最低抓取位置可覆盖安装面以下150mm范围，在工位布局时，需在臂身作业半径外围预留不小于100mm的安全间隙，避免与周边的输送线护栏、包装机机身发生碰撞。各关节的运动行程都设置了软限位与硬限位双重保护，软限位通过控制器参数设置作业范围，硬限位在关节极限位置设置了机械挡块与缓冲胶垫，即使传感器出现信号异常，也不会出现关节过转导致的结构损坏。臂身各运动副的润滑点都预留了外接注油嘴，日常维护时无需拆解臂身结构，即可完成关节轴承的润滑保养，适配工业车间常规的设备维护周期。

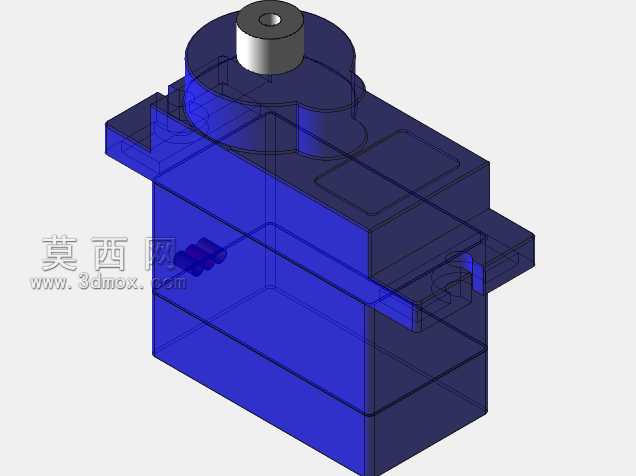

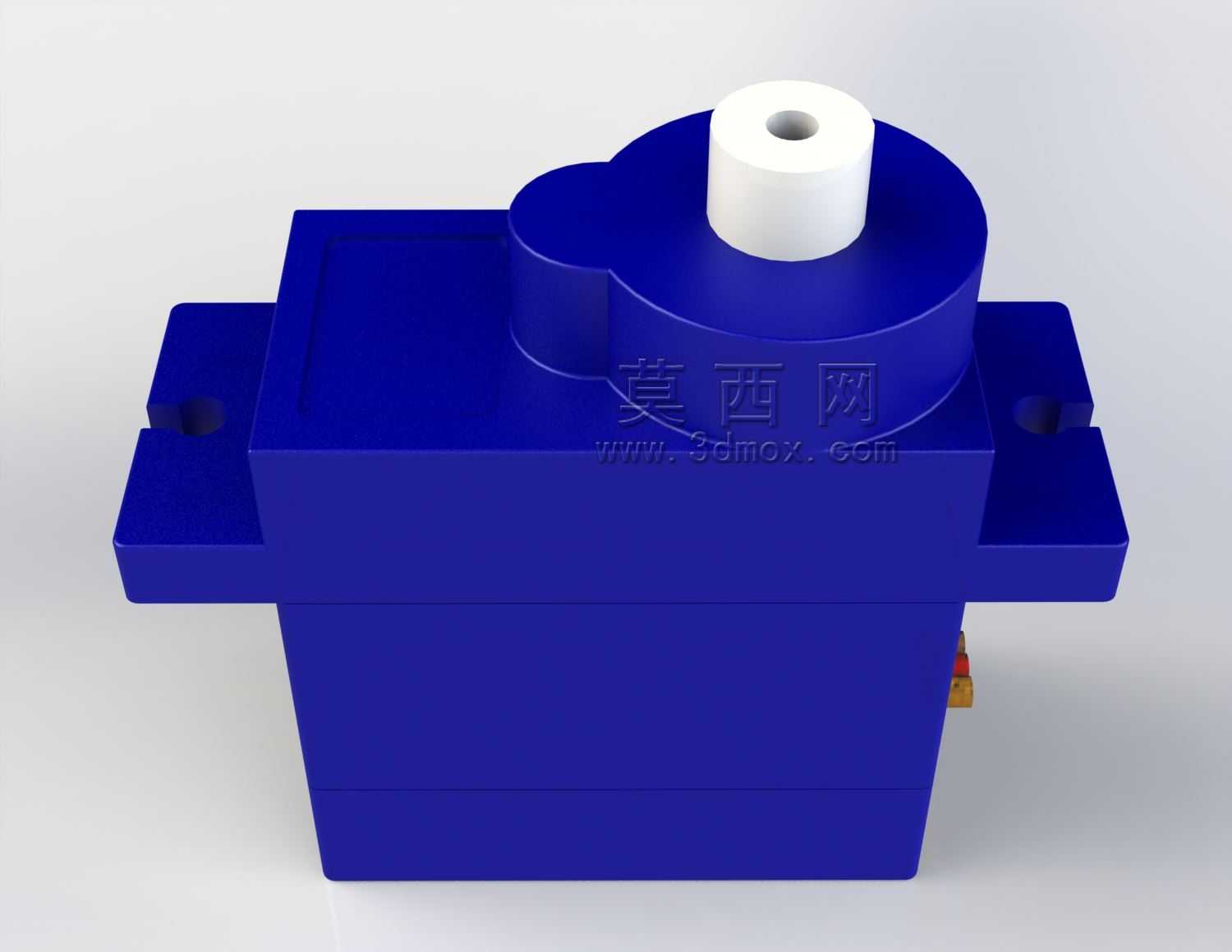

　　在功能特性层面，该机械臂的伺服驱动单元采用位置环、速度环、电流环三环控制，配合传感器的实时反馈，可实现平滑的加减速动作，搬运过程中不会出现明显的抖动，保证工件搬运过程中的姿态稳定，对于易碎类包装工件，可通过调整伺服参数降低动作加速度，避免工件因惯性冲击出现破损。设备的布局逻辑充分考虑了包装工位的紧凑性需求，控制柜可集成在底座下方的安装空间内，无需额外占用车间地面位置，整体占地面积仅为0.3平方米，适合在现有包装产线上进行加装改造，不需要对原有产线布局做大规模调整。手爪的开合行程可通过参数调整，适配不同尺寸的包装工件，夹持力的调节范围覆盖10N到100N，可根据工件材质与重量灵活设置，既保证夹持可靠不脱落，也不会因夹持力过大损坏工件包装。
