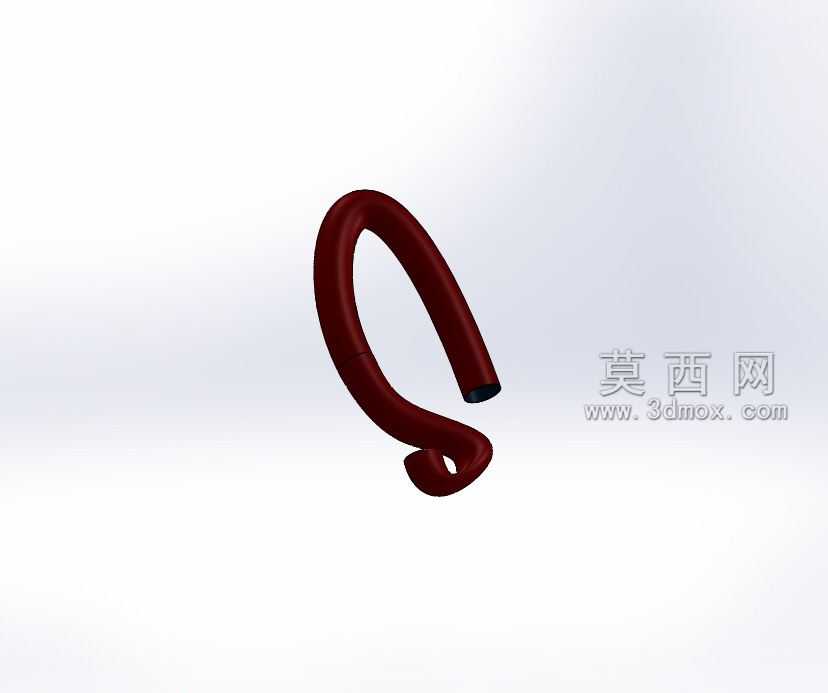

扭曲构型单端空心管路结构设计

　　做了十几年机械结构设计，碰到过不少受安装空间限制走常规直管、弯管完全没法布置的工况，这类扭曲构型的单端空心管，就是专门应对紧凑空间内流体介质输送需求的结构件，在小型液压动力单元、便携气动设备、特种实验仪器的内部管路排布里应用很广。很多刚入行的设计人员碰到空间受限的管路布置，第一反应是堆接头拼多段弯管，却忽略了多接头带来的泄漏风险、流阻陡增问题，还有接头占用的额外安装空间，反而把原本就紧张的布置空间挤得更满，这种一体成型的扭曲单端空心管，就是为了规避这类问题做的结构设计。

　　从功能特性来说，这类管件单端为标准连接接口，可直接对接管路接头或设备介质输出端口，管身整体做连续平滑的扭曲弯曲成型，没有拼接焊缝、没有额外转接接头，内壁全程保持顺滑过渡，不会出现多段管拼接时的台阶、错位问题，介质在管内流动时不会产生局部涡流，能有效降低管路流阻，同时减少介质残留，对于输送粘度偏高的液压油、有洁净度要求的实验试剂、或是对压力损失敏感的低压气动回路来说，这种结构的优势非常明显。

　　设计这类管件的时候，首先要锚定的是安装边界的硬限制：先确定单端连接接口的安装基准面位置，把接口的同轴度公差、密封面的平面度要求先定死，毕竟这部分是和设备硬连接的位置，一旦基准偏了，后续管身再怎么调整都装不上。接下来梳理整个管路需要避让的周边部件轮廓，把所有运动部件的运动包络、发热部件的安全距离、电气元件的绝缘间隙全部留足，再在这个受限的空间范围内规划管身的扭曲路径——这里要特别注意，管身的所有弯曲段的弯曲半径都不能小于管材的最小允许弯曲半径，不然冷弯的时候会出现管壁外侧拉裂、内侧起皱的问题，要是用的是壁厚偏薄的管材，还要在弯曲段做局部壁厚补偿的设计预留，避免弯曲后壁厚减薄量超标，达不到额定工作压力的强度要求。

　　外形尺寸上，这类管件的接口端一般会根据对接需求做标准化设计，要么是外螺纹直口、要么是快插接口结构，接口的外接尺寸完全匹配对应规格的标准接头，不需要额外做转接；管身的扭曲段整体轮廓要完全卡在预先留好的安装空间内，管身和周边相邻部件的最小间隙要控制在合理范围，既不能间隙太小导致装配时刮碰周边零件、运行时因为振动产生摩擦磨损，也不能间隙太大浪费宝贵的设备内部空间。管身的末端是封闭的平滑收头，没有额外的连接结构，这也是单端空心管和普通贯通弯管最明显的区别，这类结构一般用在单端输入、需要沿管身特定位置开孔输出介质的工况，比如小型设备的多点分配气路、或是需要沿管路布置冷却喷孔的局部冷却回路，管身的扭曲路径刚好能让各个输出孔对准需要供气、供液的位置，不用额外增加导向固定结构。

　　实际建模的时候要注意，管身的扭曲扫掠路径要做全程曲率连续检查，不能出现曲率突变的拐点，不然不仅加工的时候弯管设备走刀会出问题，介质流动时在拐点位置也会产生明显的压力冲击，长期运行下来容易在拐点位置产生疲劳裂纹，影响管路使用寿命。管壁厚度的选取要结合额定工作压力、管材的许用应力做校核，尤其是扭曲弯曲段的壁厚减薄量，要提前在建模时做补偿，保证成型后的最薄位置壁厚能满足强度要求。另外还要考虑装配工艺性，整个管件的扭曲构型不能出现和安装路径干涉的倒扣结构，要保证从安装入口到固定位置能顺利推入，不需要额外掰动管身就能完成装配，避免装配时的强制变形导致管路内部产生残余应力，运行过程中出现应力开裂。

　　很多人觉得不就是个弯成特殊形状的管子，没什么设计含量，真到实际项目里就会发现，这种空间受限位置的管路设计，最考验设计人员对空间的把控能力、对加工工艺的熟悉程度——弯管的回弹量怎么预留、管材的伸长率怎么匹配弯曲半径、接口的密封结构怎么选才能在有限空间里保证密封可靠，每一个细节没考虑到，现场装配的时候就会出问题，要么装不上，要么装上了漏，要么运行没多久就坏。这类一体扭曲成型的单端空心管，相比拼接式管路，零件数量更少，装配的时候只需要固定单端接口就行，不需要调整多个管段的位置和角度，能大幅减少现场装配的工作量，同时因为没有多余的接头，泄漏点数量大幅降低，后期维护的成本也能降下来，在对设备可靠性、紧凑性要求高的场合，这种结构的实用性非常强。
