工业厂区用平衡重式内燃叉车结构设计

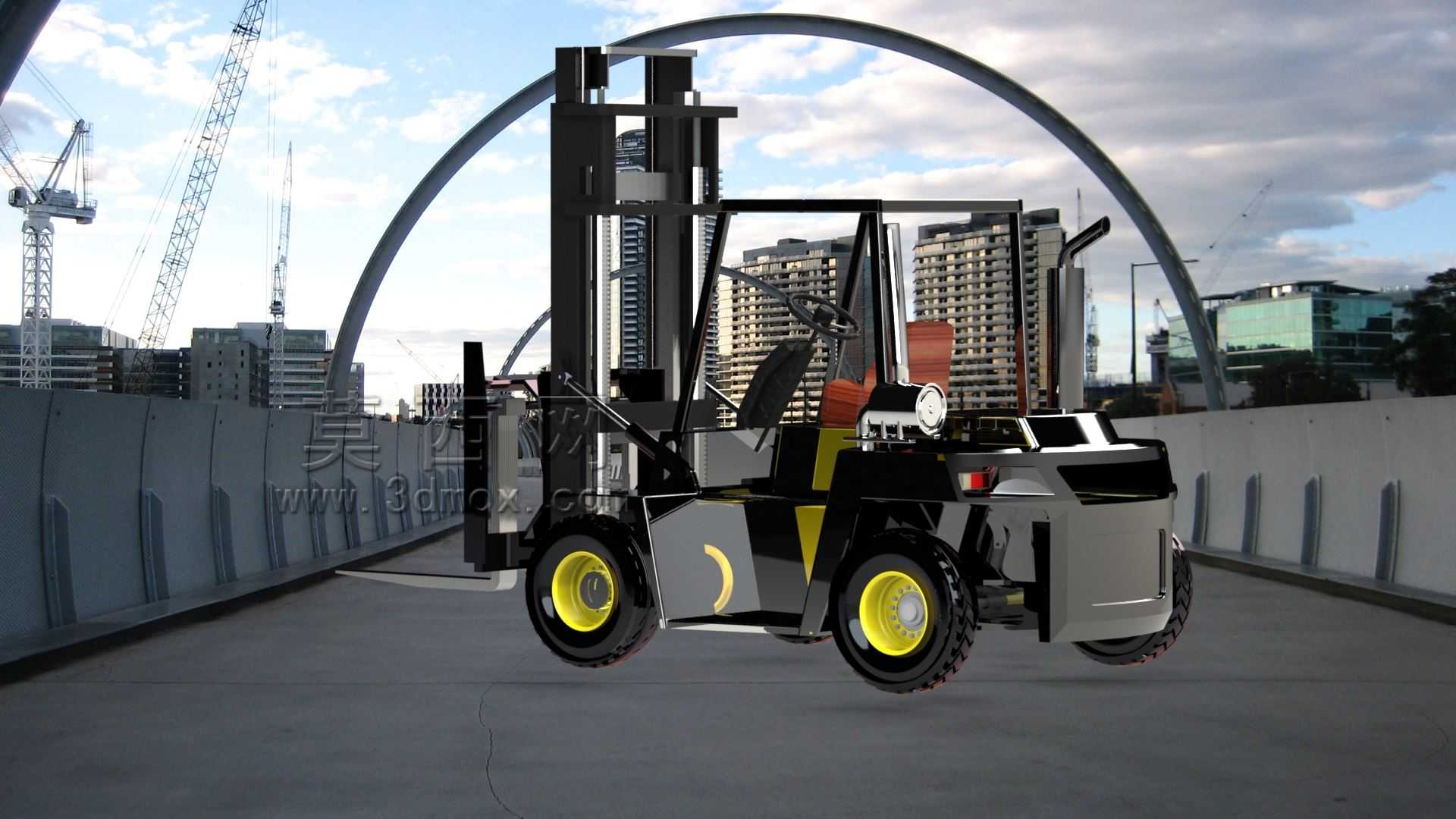

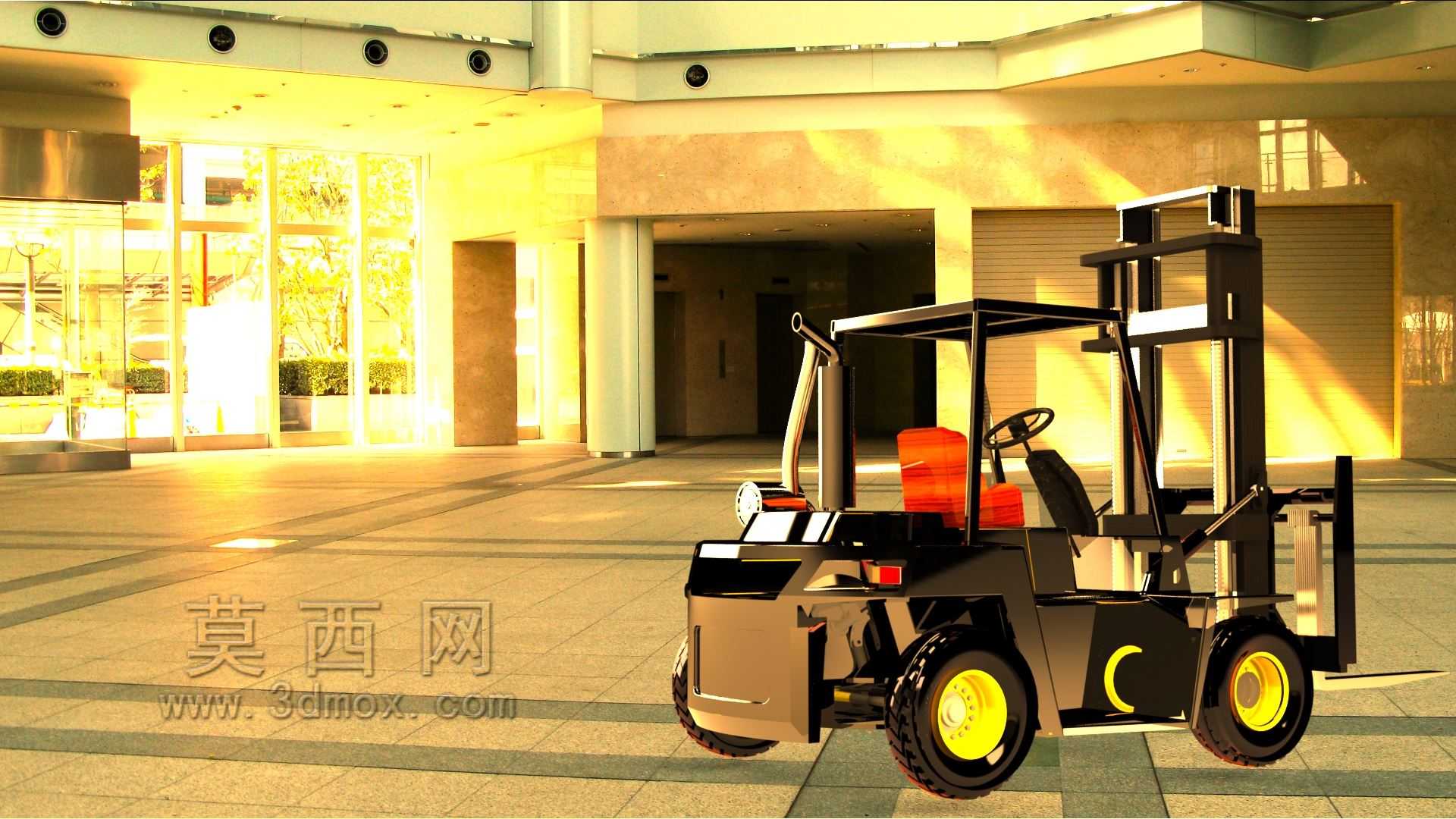

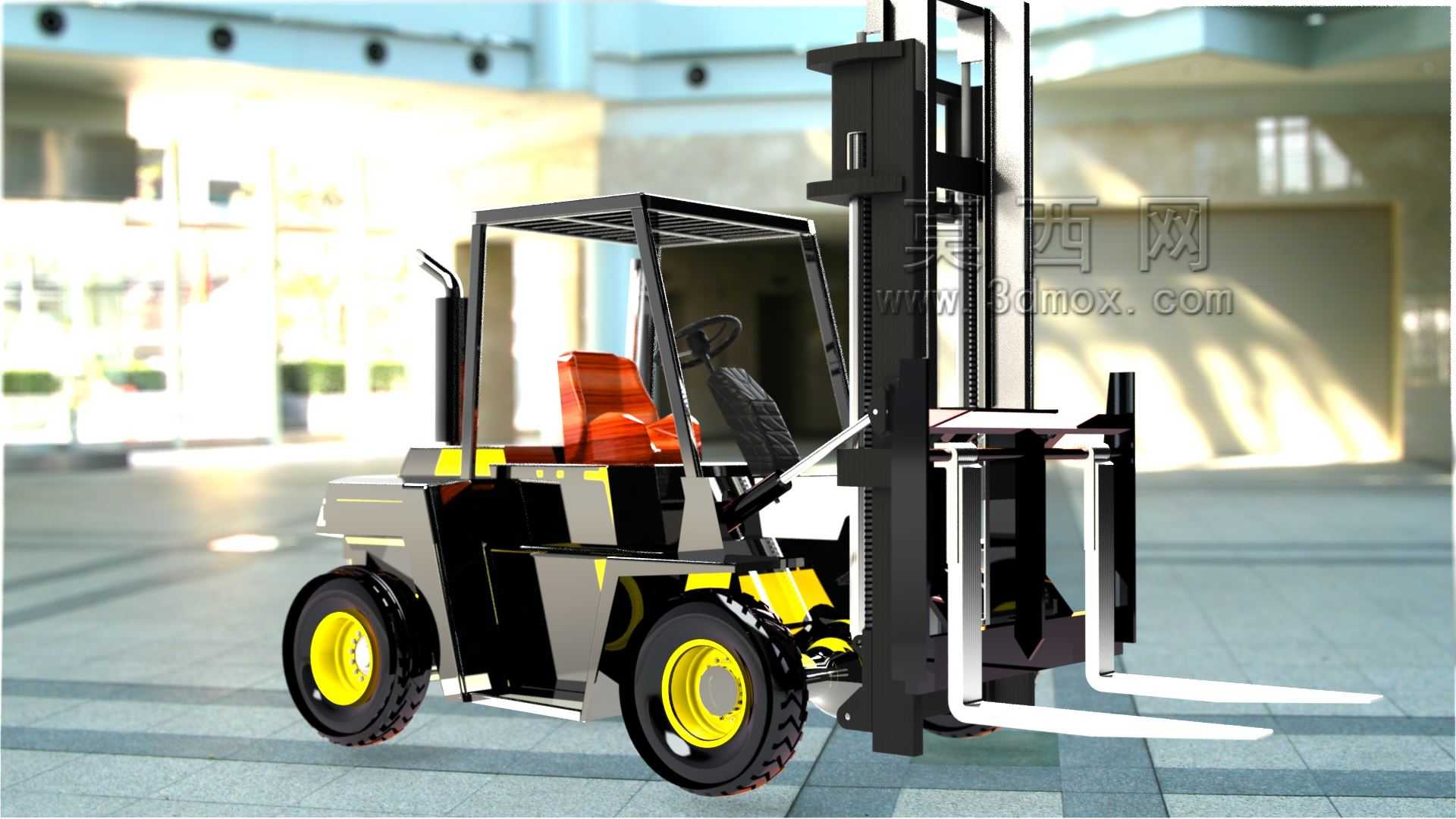

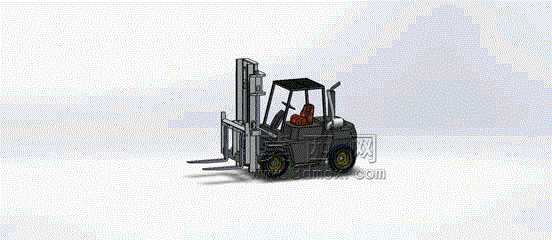

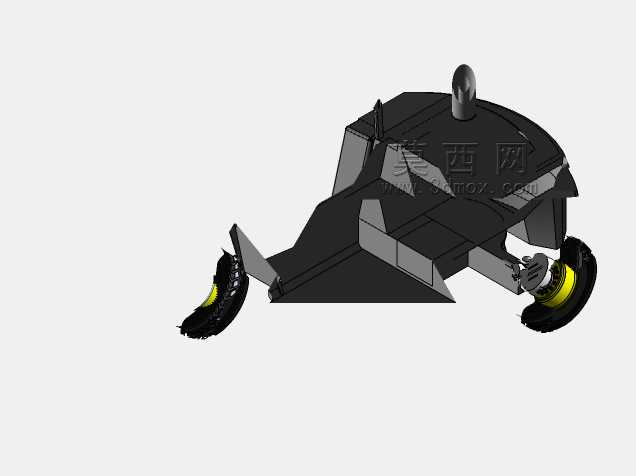

　　在机场货站、工业制造厂区的日常物料流转环节，这类平衡重式叉车是衔接仓储区与生产工位、货台与运输车辆的核心搬运装备，不同于手动搬运车的小载荷局限，该车型可覆盖1-5吨级常规成件货物的装卸、堆垛与短距离转运作业，尤其适配厂区内成箱原料、包装成品、工装托盘的频繁调运需求，在机场货站场景下，也可配合货台完成行李集装器、航空货箱的短驳移位，作业灵活性远高于固定吊装设备。从结构设计逻辑来看，整车采用经典的后部平衡重布局，将铸铁材质的配重块布置在车体尾部，用来抵消前部货叉承载货物时产生的前倾力矩，无需额外支撑腿即可完成货叉的全行程起升，作业时不会与托盘底部、货架横梁产生干涉，适配市面绝大多数标准平托盘的使用需求。

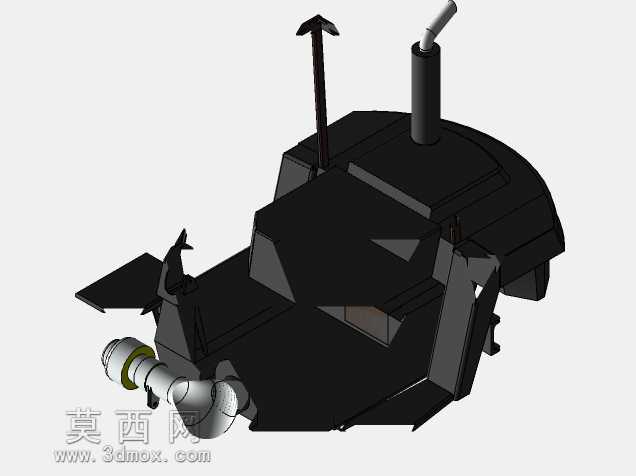

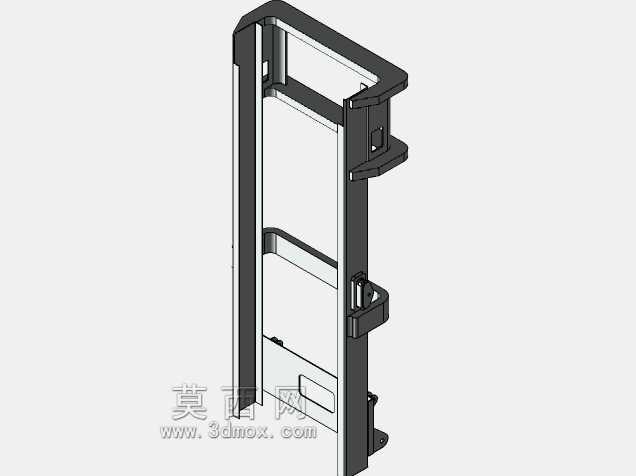

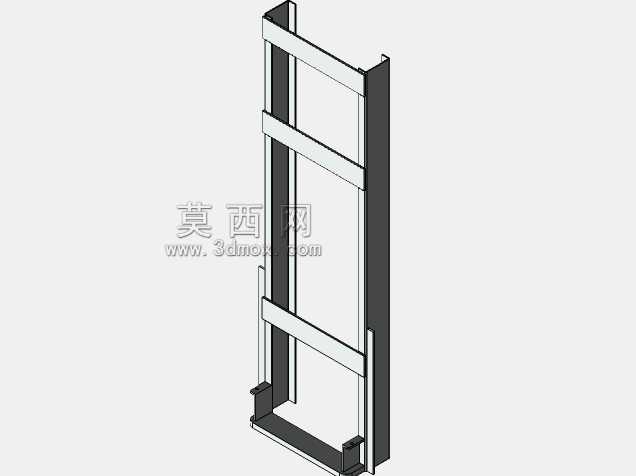

　　门架系统采用两级伸缩式槽钢焊接结构，内置起升油缸与倾斜油缸，可实现门架前后6度左右的倾角调整，前倾时方便货叉快速插入托盘插孔，后倾时可避免行驶过程中货物滑落，起升链条采用双排滚子链结构，传动效率高且承载冗余充足，可保证货叉起升过程的平稳性，不会出现左右偏摆的问题。动力舱布置在车体中部，预留了内燃动力单元的安装空间，散热系统朝向车体侧方布置，可避免长时间作业时的热量堆积，驱动桥位于车体前部，转向桥位于车体后部，采用后轮转向的布局设计，转弯半径控制在同级别车型的常规区间，可在宽度3.5米以上的通道内完成直角转向作业，适配多数工业厂区、机场货站的通道宽度设计。驾驶室采用开放式防护顶棚结构，顶棚采用型钢焊接框架，可满足高空坠物的防护要求，

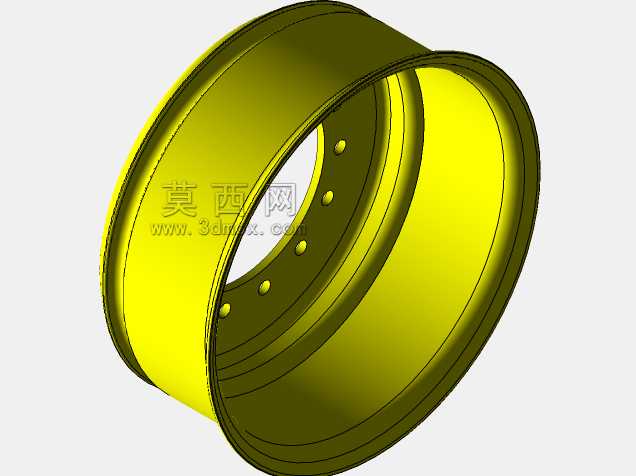

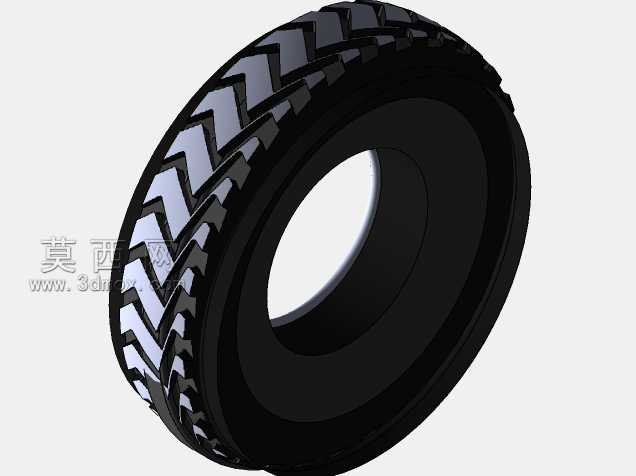

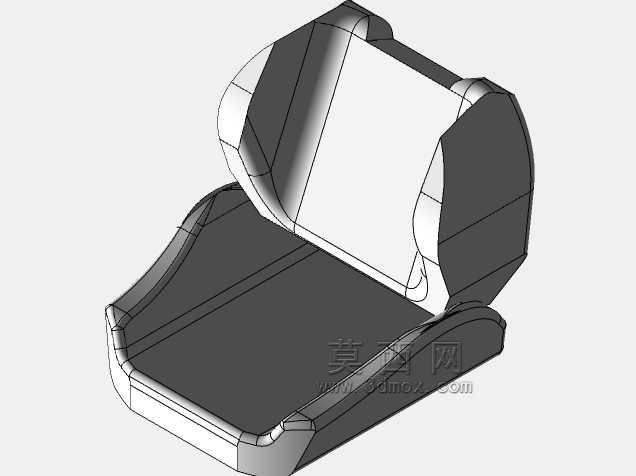

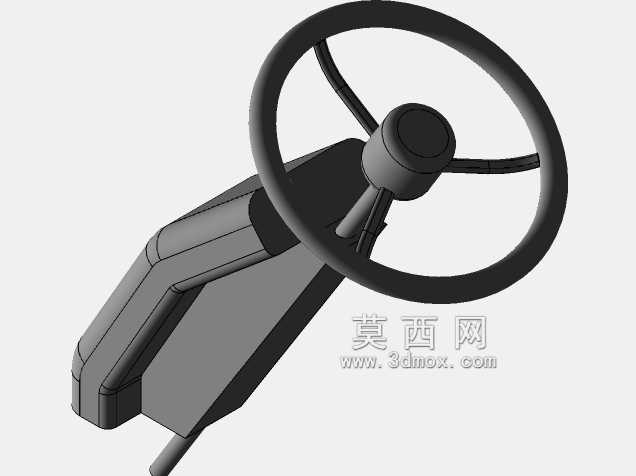

　　操作区域按照人机工程学布置了起升操纵杆、倾斜操纵杆、换挡手柄与方向盘，座椅位置可根据操作人员体型进行前后调整，长时间作业不易产生疲劳，踏板区域预留了足够的脚部活动空间，制动踏板与油门踏板的间距符合常规操作习惯，不会出现误触问题。车轮采用实心橡胶轮胎，适配厂区硬化水泥路面、机场货站环氧地坪的行驶需求，不会像充气轮胎一样出现扎胎漏气的问题，减少日常维护频次，前轮作为承载轮采用双轮布局，单轮载荷冗余充足，后轮作为转向轮采用单轮布局，转向阻力更小，转向动作更灵活。从安装边界来看，整车总长度控制在3.8米以内，含门架的总宽度在1.2米左右，顶棚高度在2.1米上下，可顺利通过多数厂区2.2米限高的通道门，最小离地间隙大于100mm，

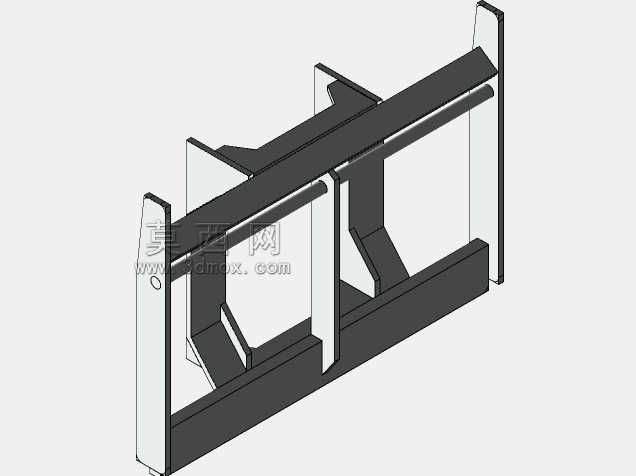

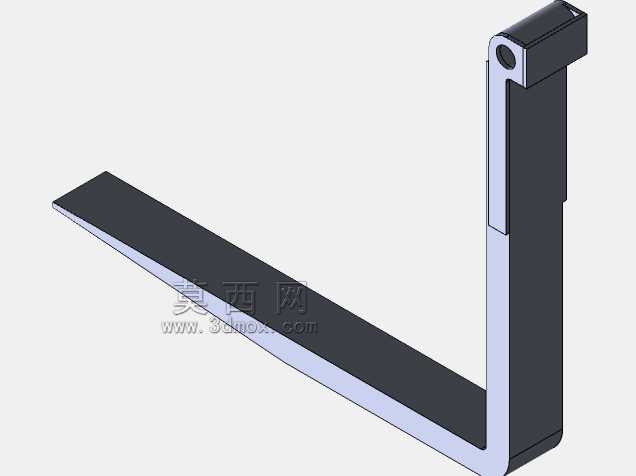

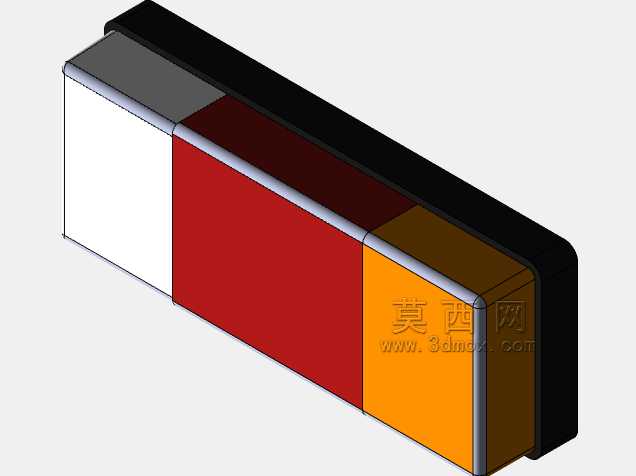

　　可轻松通过厂区内常见的减速带、小坡度路面，不会出现底盘剐蹭的问题。货叉采用标准挂钩式安装结构，可根据作业需求快速更换不同长度的货叉，或是加装属具完成纸卷、集装箱等特殊货物的搬运作业，车体前部预留了属具液压接口，无需额外改装管路即可完成属具的动力连接。在细节设计上，车体尾部的配重块上集成了转向灯与倒车警示灯，作业时可对周边人员起到提示作用，车体侧方设置了上下车扶手与防滑踏板，操作人员上下车时更安全，燃油箱与液压油箱布置在车体侧部，加油与液压油检查时无需掀开座椅盖板，日常维保更便捷。液压系统采用齿轮泵供油，多路阀控制各个动作的流量与方向，系统压力设置在16MPa的常规区间，既可以保证起升与倾斜动作的动力充足，又不会因为压力过高导致管路密封件过早老化，液压油箱设置了液位计与回油滤芯，可实时观察液压油液位，同时过滤液压油中的杂质，延长液压元件的使用寿命。转向系统采用液压助力结构，转向时操作力小于10N，操作人员单手握持方向盘即可完成转向动作，长时间作业不会出现手臂酸痛的问题，制动系统采用鼓式行车制动加手动驻车制动的组合，行车制动踏板行程符合常规操作习惯，驻车制动手柄布置在座椅侧方，拉起后可保证车辆在10%坡度的路面上不会溜车。
