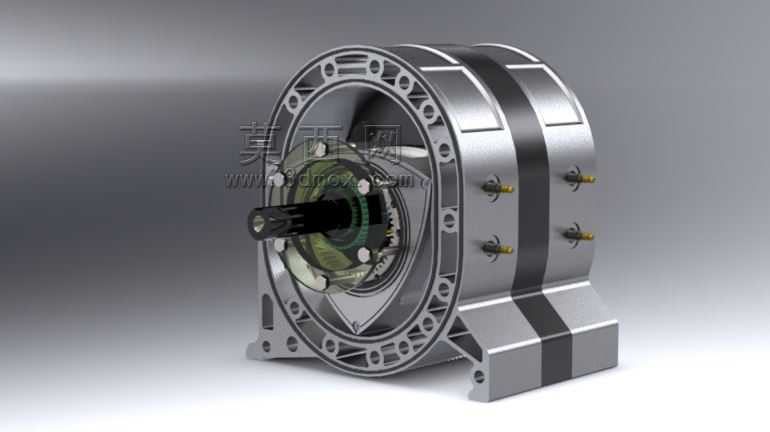

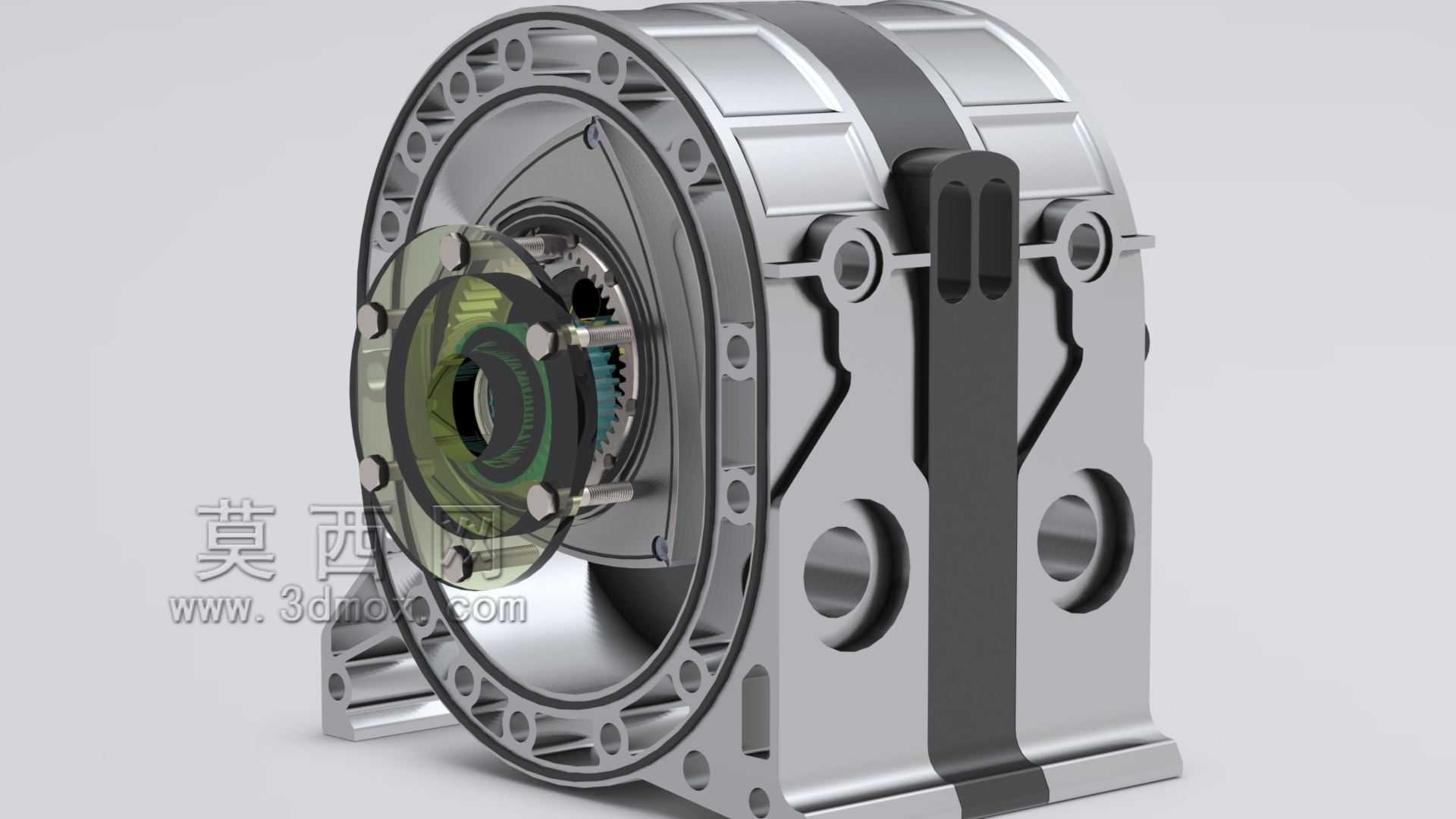

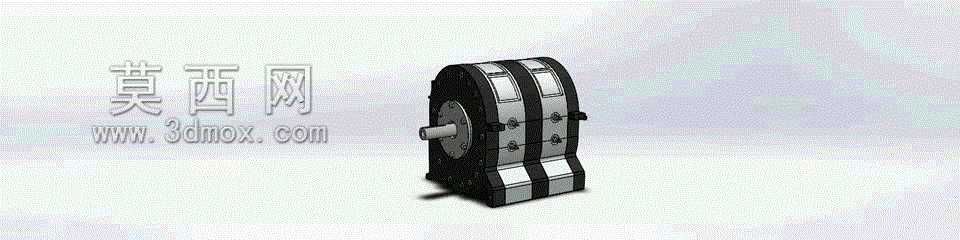

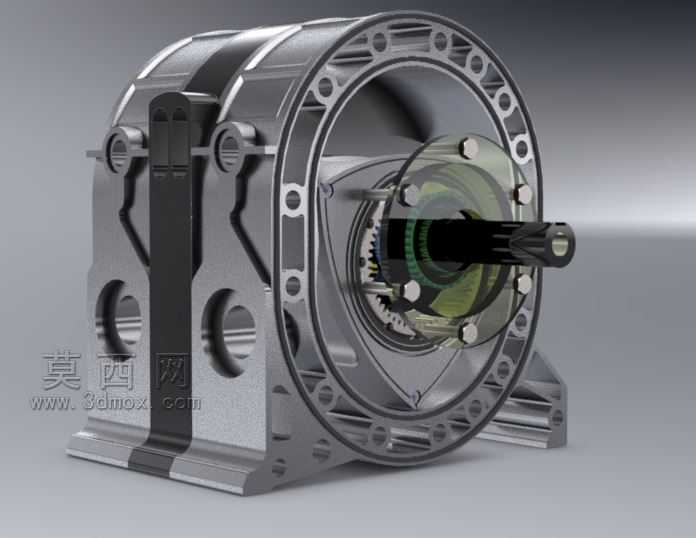

三角转子式四冲程汽油动力装置结构

　　这款三角转子结构的汽油动力装置，和传统往复式活塞内燃机的做功逻辑完全不同，核心依靠三角形转子在腔体内做偏心旋转，完成进气、压缩、做功、排气的完整工作循环，没有往复活塞结构的往复惯性损耗，整体动力输出的平顺性远优于同排量的传统活塞汽油机。从实际应用场景来看，这类转子动力装置因为结构紧凑、同排量下功率密度更高、运转振动极小，早期曾被应用在小排量乘用车辆、小型航空模型动力、便携发电机组以及轻型无人机动平台上，尤其适合对安装空间、整机重量有严格限制的动力配套场景，不需要额外加装复杂的平衡轴结构来抵消往复惯性力，整机的零部件数量比同功率活塞汽油机少近三分之一。

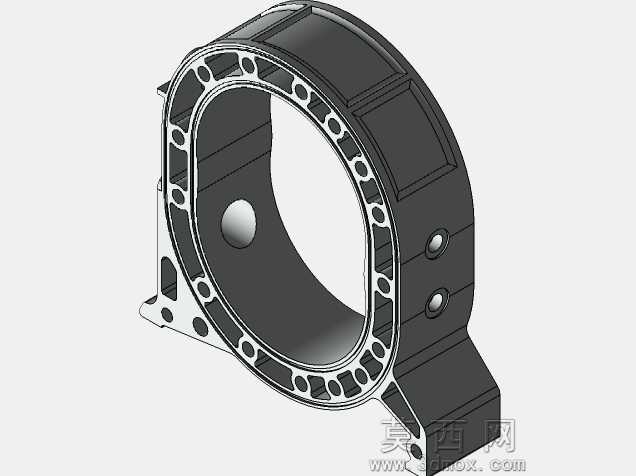

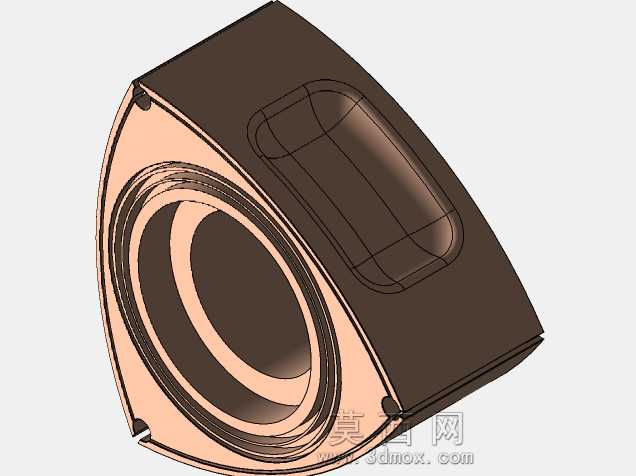

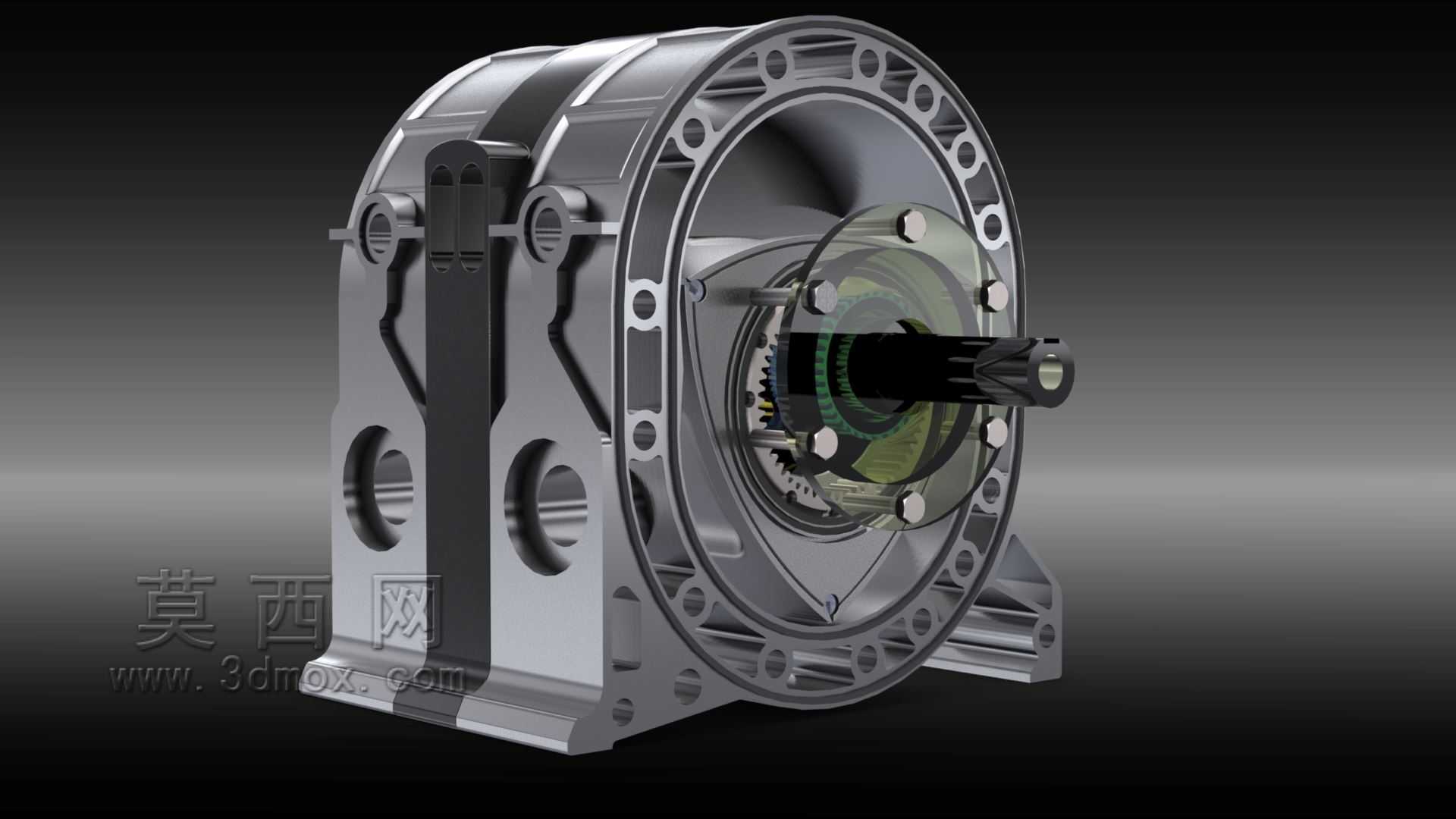

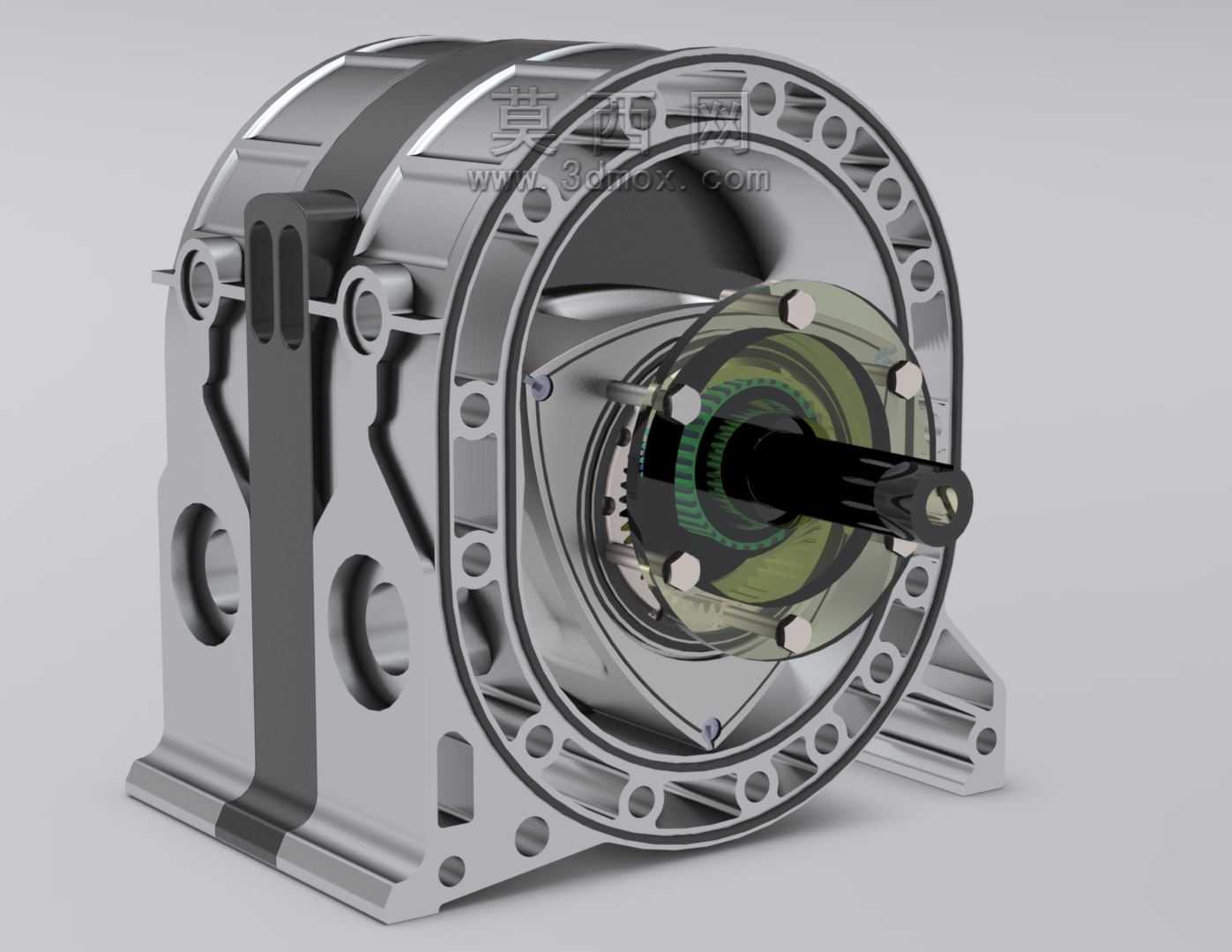

　　从结构设计思路来看，整个模型还原了转子动力的核心腔体结构，三角形转子的三个顶点始终和型腔内壁保持密封接触，将腔体分隔成三个独立的可变容积腔室，随着转子的偏心转动，三个腔室依次完成四个工作冲程，转子每旋转一周，即可完成三次做功循环，相比传统四冲程活塞机曲轴转两圈才完成一次做功的特性，动力输出的连续性更强。模型中还原了转子的偏心轴安装结构，偏心轴的偏心距和转子的回转半径匹配经过严谨的几何校核，保证转子转动过程中顶点的运动轨迹完全贴合型腔的双弧长短幅外旋轮线轮廓，不会出现运动干涉或者密封间隙超差的问题。

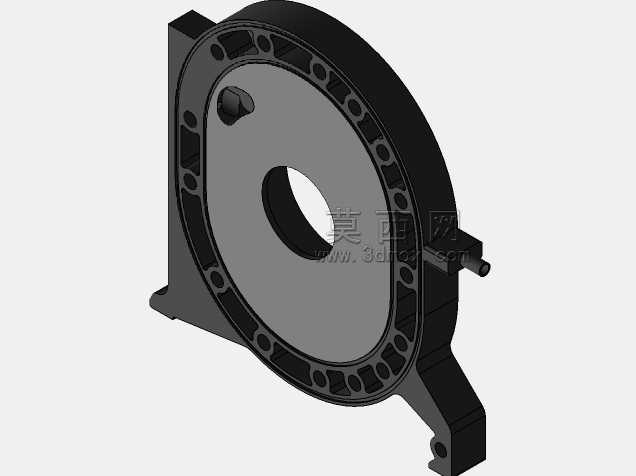

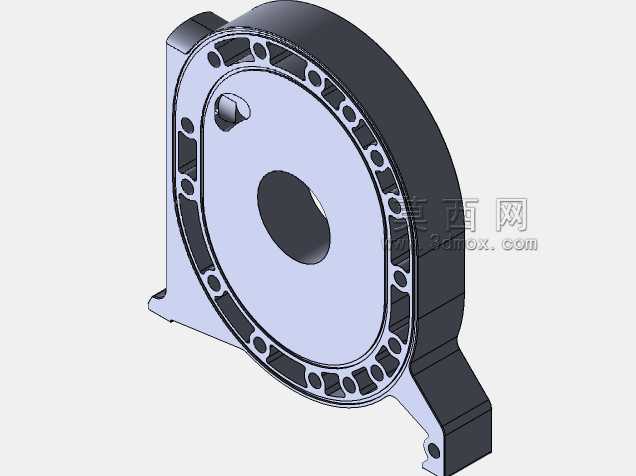

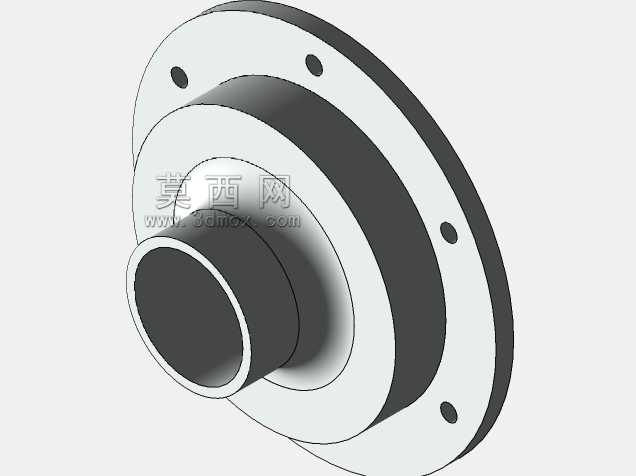

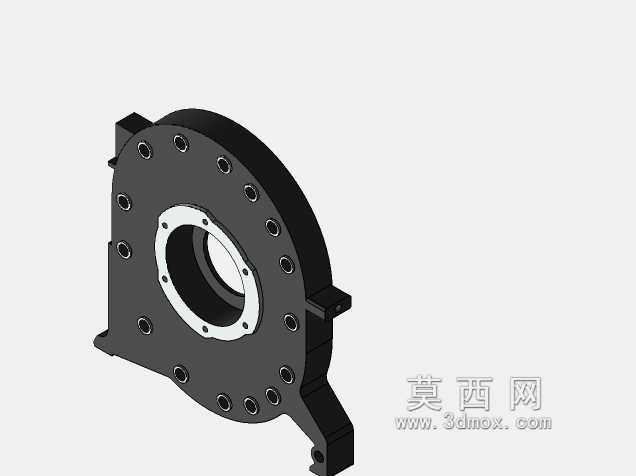

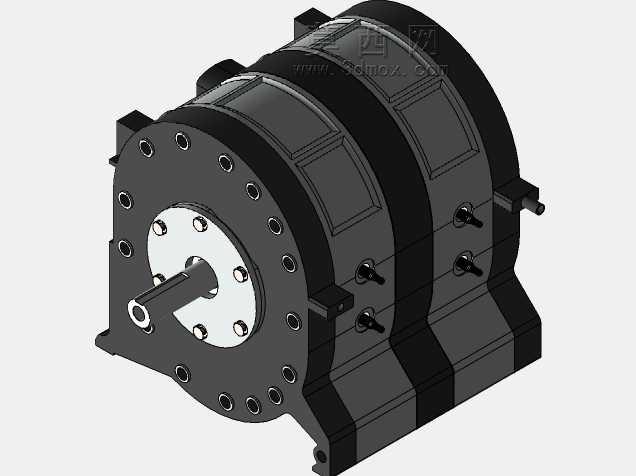

　　从安装边界来看，整个动力装置的外壳采用分体式拼接结构，两侧端盖通过螺栓和中间腔体锁紧，端盖上预留有进气道、排气道的安装接口，以及火花塞的安装孔位，接口的位置和尺寸匹配常规小排量汽油机的配套管路规格，不需要额外改装即可对接通用的进排气组件、供油点火系统。动力输出端的轴伸尺寸和常规小型汽油机的输出轴规格一致，可以直接对接离合器、传动齿轮箱等负载端组件，安装法兰的孔位布局也参考了通用小型动力的安装标准，能够适配多数现有小型动力的安装机架，不需要重新设计配套的安装支架。

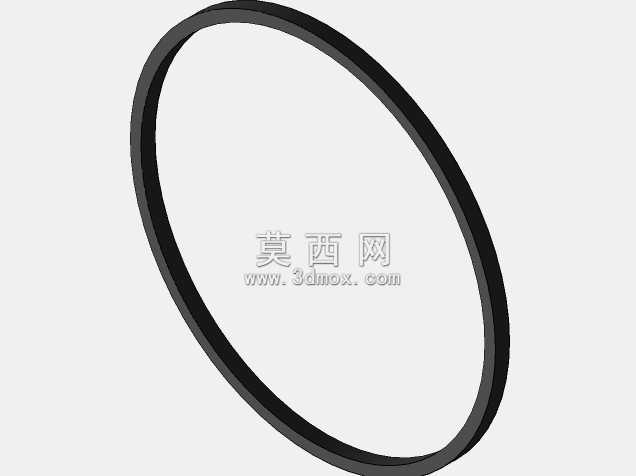

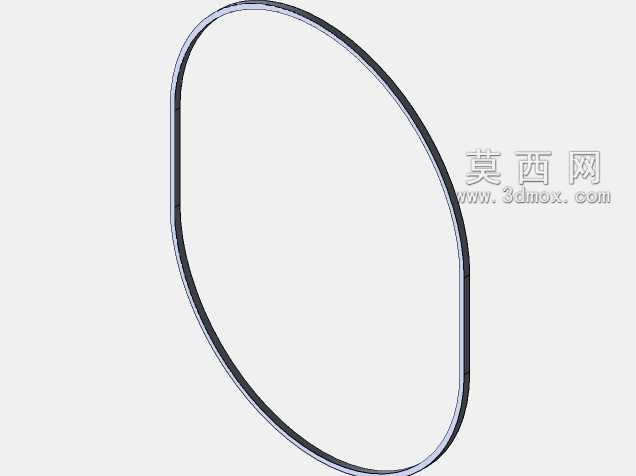

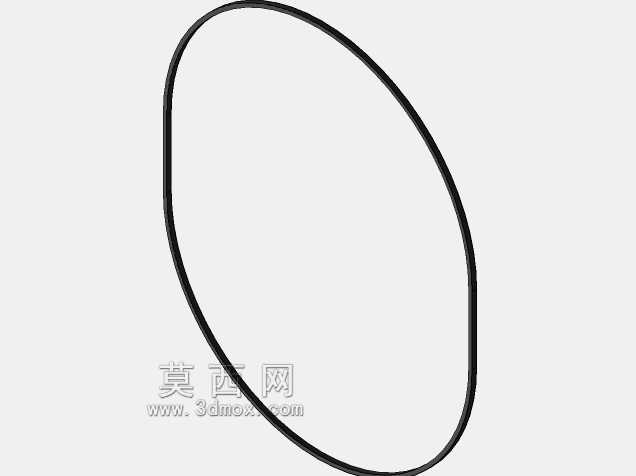

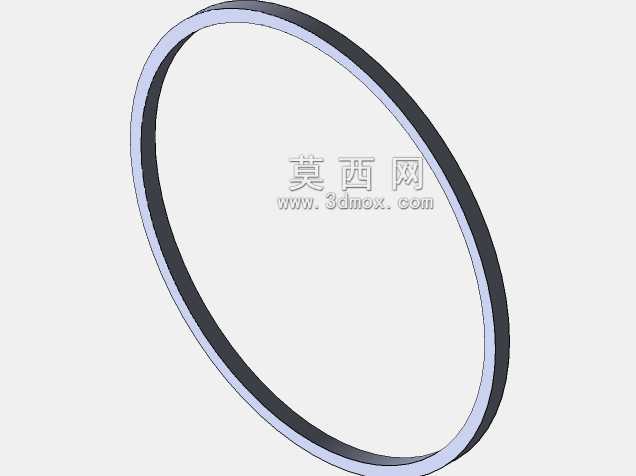

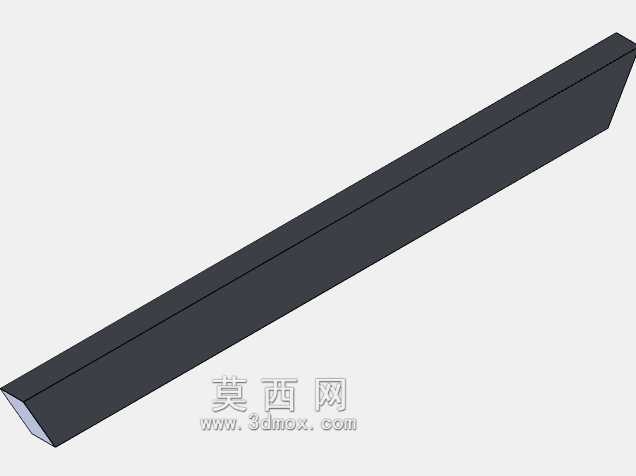

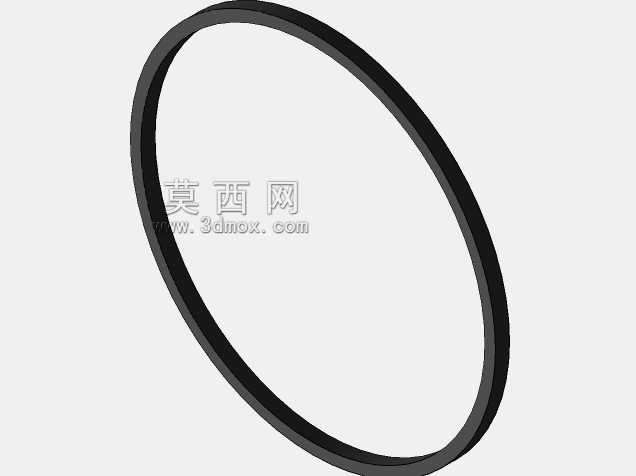

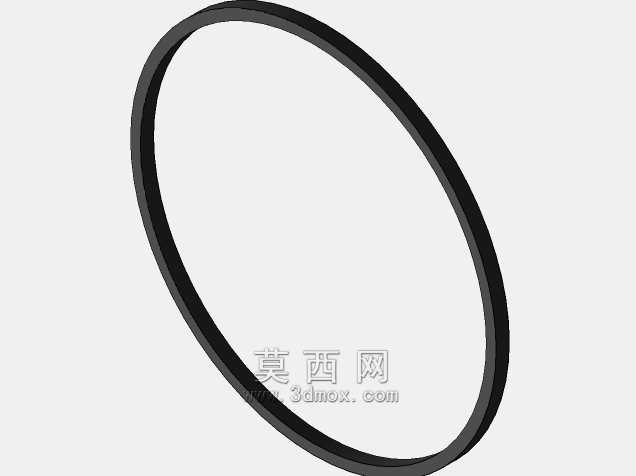

　　从功能特性来看，这类转子动力装置因为没有活塞往复运动的换向冲击，高转速区间的动力响应速度更快，运转过程的噪音和振动水平更低，适合对NVH表现有要求的小型动力场景。模型中还原了转子内部的密封槽结构，三个顶点的密封片、端面的密封条结构都做了等比例还原，这些密封结构是保证转子机腔室密封性、维持压缩比的核心部件，设计时密封片的材质通常选用耐磨的合金铸铁或者陶瓷材料，和型腔内壁的配合间隙需要控制在极小的公差范围内，既不能因为间隙过大导致漏气降低压缩效率，也不能因为间隙过小在热膨胀状态下出现卡滞。

　　在实际选型配套时需要注意，这类转子汽油机的低速扭矩表现相比传统活塞机偏弱，更适合持续高转速运转的工况，不适合长期在低转速大负载的场景下使用，同时因为转子和腔体的密封面是持续滑动摩擦，对润滑系统的要求更高，模型中也预留了机油通道的对应结构，能够为转子端面、偏心轴轴承位置提供持续的润滑冷却，避免高速运转下出现密封件过度磨损或者过热失效的问题。整个壳体的散热结构采用外置散热筋设计，和小型通用汽油机的风冷散热结构匹配，不需要额外加装复杂的水冷循环系统，进一步简化了整机结构，降低了整机自重，更适合便携类动力配套场景。
