L型带加强筋单耳铰接安装支座结构

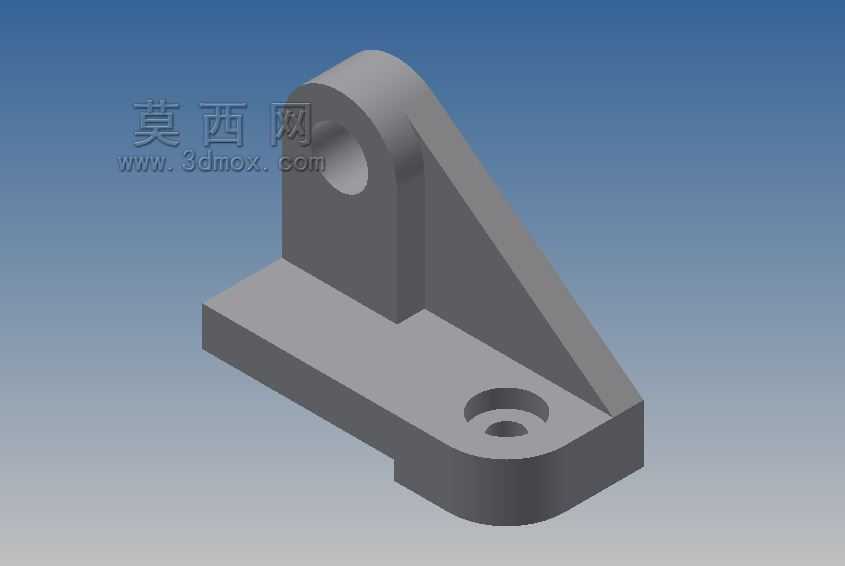

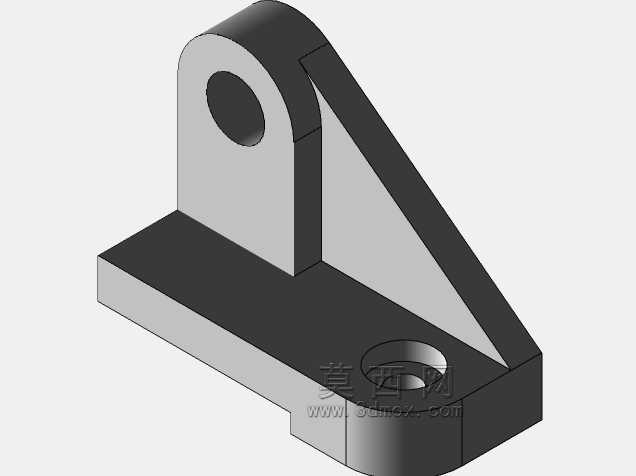

　　这类带三角加强筋的L型单耳铰接支座，在轻工输送线、小型工装夹具台、非标自动化单机的辅助支撑点位应用十分普遍，日常做设备改型或者小工装搭建时，经常会碰到需要做铰接支撑同时要保证底座安装稳固的场景，这个结构的设计逻辑刚好匹配这类需求。从结构功能来看，上部立板的通孔是铰接销轴的安装位，用来和带铰接头的连杆、摆臂或者气缸杆端做转动配合，工作时这个孔位会承受来自铰接件的径向载荷以及往复摆动带来的交变作用力，所以立板的厚度做了加厚处理，孔位周边没有做多余的减薄，避免长期受载出现孔位变形、销轴卡滞的问题。下部的安装底板是整个支座的承载基础，底板上的沉头孔用来穿装内六角螺栓，把整个支座固定在设备机架的型材安装面或者工装台的T型槽平台上，

　　沉头结构可以保证螺栓安装后头部不突出底板表面，不会和周边运动部件产生刮碰，同时底板的边缘做了圆角过渡，既可以减少安装时的锐角磕碰风险，也能避免应力集中在底板直角位置，长期受载出现开裂的问题。立板和底板之间的三角加强筋是整个结构的核心强化部分，很多新手做这类支座设计时容易忽略加强筋的设置，只做简单的L型折弯或者焊接结构，实际承受侧向摆动力的时候，立板和底板的连接位置很容易出现变形，甚至焊缝开裂，这个三角筋直接连接立板后侧和底板顶面，把立板承受的径向载荷直接传导到整个底板平面，大幅提升了连接位置的结构刚性，不需要额外增加立板和底板的整体厚度就能满足承载要求，有效控制了零件的整体重量和材料成本。从安装边界来看，

　　设计这类支座时首先要确认上部铰接孔的中心高，这个尺寸直接决定了配套铰接件的运动行程范围，中心高过高会让整个支座的受力力臂变长，同等载荷下对结构刚性的要求更高，中心高过低则可能导致铰接件摆动时和底板或者安装面产生运动干涉。底板的安装孔间距要匹配常用的铝型材孔距或者平台安装槽间距，保证不需要额外做转接板就能直接安装，沉头孔的深度要匹配对应规格螺栓的头部高度，保证螺栓锁紧后完全沉入沉孔内。铰接孔的公差一般选H7级的间隙配合，保证销轴穿装后既能灵活转动，又不会有过大的旷量，避免往复运动时产生冲击噪音和零件磨损。实际应用中，这类支座常用来做小型气缸的尾部铰接支撑、输送线挡料机构的摆臂支座、工装夹具的压紧臂转动座，相比一体式的铸造支座，

　　这种结构加工难度低，用整块坯料铣削或者焊接后精加工都能实现，单件小批量制作时成本更低，结构刚性完全能满足轻载工况的使用需求。做三维建模时要注意几个细节：加强筋和立板、底板的连接位置要做合适的圆角过渡，避免加工时出现清角困难，同时减少应力集中；铰接孔的两端可以做微小的倒角，方便销轴装配时顺利导入，也能去除孔口的毛刺；底板的底面要保证平面度要求，避免安装时出现支座倾斜，导致铰接孔的轴线和配套运动件的轴线不平行，出现别劲、磨损加快的问题。另外在做运动校核时，要模拟铰接件的最大摆动角度，确认摆臂在整个运动行程中不会和加强筋、底板边缘产生碰撞，预留足够的安全间隙，尤其是配套带鱼眼接头的气缸时，要考虑接头本身的外径尺寸，避免摆动时接头和立板侧面产生刮擦。
