CATIA环境下的弧形安装支座结构设计

　　在工业设备的装配体系里，安装支架是承担部件定位、载荷传递的核心基础构件，这类零件看似结构不复杂，却直接决定了被支撑部件的运行稳定性与整机的装配精度，很多现场出现的部件偏移、振动异响问题，追根溯源都能找到支架设计不合理的诱因。这款弧形结构的安装支座，主要面向需要带同轴定位需求的部件安装场景，常见于小型动力单元、传感检测模块、管线转接组件的工位固定，在轻工自动化生产线、小型动力传输设备、辅助功能单元的安装布局中应用广泛，区别于常规的平板式安装支架，它将定位结构与支撑本体做了一体化整合，不需要额外加装定位衬套或者定位销，就能实现被支撑部件的同轴度约束，减少了装配环节的零件数量与累计误差。从结构设计逻辑来看，

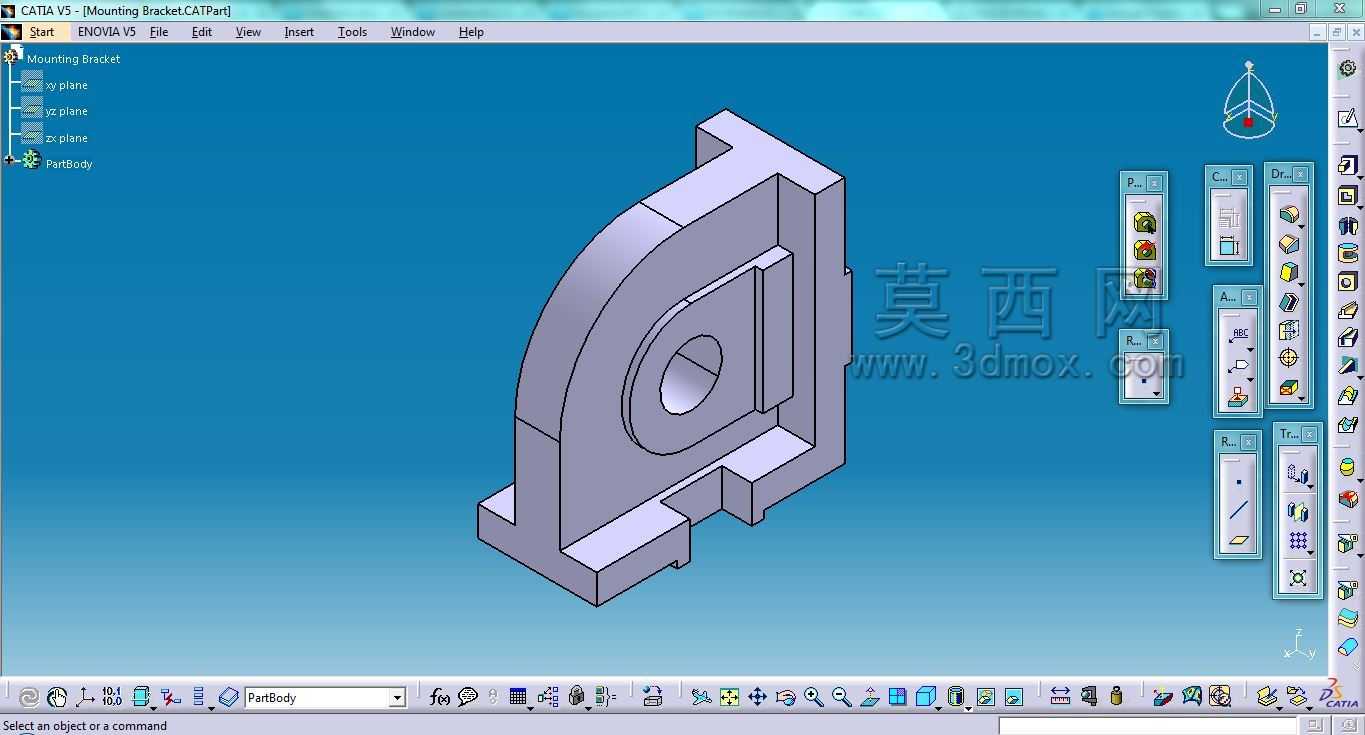

　　这款支架采用了L型的基础承载布局，竖直方向设置了带半圆弧形凸起的支撑面，弧形中心预留了同轴的通孔结构，这个孔位既是被支撑部件的轴类配合定位面，也可以作为紧固件的穿装通道，孔位周边做了环形的凸台加厚处理，避免长期受载后孔位出现变形失圆的问题；水平方向的安装底板设置了两处内凹的卡槽结构，区别于常规的通孔安装方式，这种卡槽可以适配T型槽安装面或者快速卡装的导轨结构，既可以从端部滑入完成预定位，也可以配合紧固件完成锁紧，在需要频繁调整安装位置的工位上，这种结构能大幅降低拆装调整的时间成本。在安装边界的设计考量上，支架的竖直支撑面与水平安装面保持了严格的垂直度公差，弧形凸起的外轮廓做了平滑的圆角过渡，避免应力集中在弯折位置，

　　底板的卡槽宽度与深度按照常规工业铝型材的槽口尺寸做了适配，同时预留了足够的锁紧操作空间，不会出现紧固件无法拧入的问题；整个零件的壁厚做了均匀化处理，不管是采用机加工方式还是注塑、铸造成型，都不会出现壁厚差过大导致的成型缺陷，弧形支撑面的背面设置了加强筋结构连接到底板，在不额外增加整体重量的前提下，提升了支撑面的抗侧向载荷能力，当被支撑部件运行产生径向振动时，加强筋可以将载荷均匀分散到底板的整个安装面，避免局部应力过大导致支架断裂。从实际使用的角度出发，这类支架的设计需要平衡几个核心矛盾：一是定位精度与装配便利性的平衡，如果定位配合面的公差设置过严，会导致装配时卡滞，公差过松又会出现定位间隙，运行时产生晃动；

　　二是结构强度与材料成本的平衡，不必要的加厚会造成材料浪费，还会增加整体重量，壁厚过薄又无法满足长期承载的需求；三是安装兼容性的问题，这款支架的卡槽与中心孔位的尺寸，都适配行业内通用的安装标准，不需要对配套的安装面或者被支撑部件做额外的改型，就能直接替换原有老旧支架完成装配。在三维建模的过程中，这类零件需要重点关注配合面的形位公差标注，尤其是中心孔与安装底面的平行度、支撑立面与安装底面的垂直度，这些公差参数直接决定了最终的装配效果，同时所有的棱边都需要做倒角或者圆角处理，一方面避免安装时划伤操作人员，另一方面也能消除加工过程中产生的毛刺，减少应力集中点。很多刚入行的结构设计人员做这类支架设计时，往往只关注外形是否匹配，忽略了安装后的载荷传递路径，比如把加强筋设置在非受力方向，或者安装孔的位置距离边缘太近导致锁紧时开裂，这款支架的结构布局就充分考虑了这些实际装配中的常见问题，所有的结构特征都对应明确的功能需求，没有多余的装饰性结构，完全从工程实用的角度出发完成设计，不管是作为小批量机加工的零件原型，还是作为批量成型零件的设计参考，都具备很强的实际应用价值。
