十端口USB2.0集线器结构设计方案

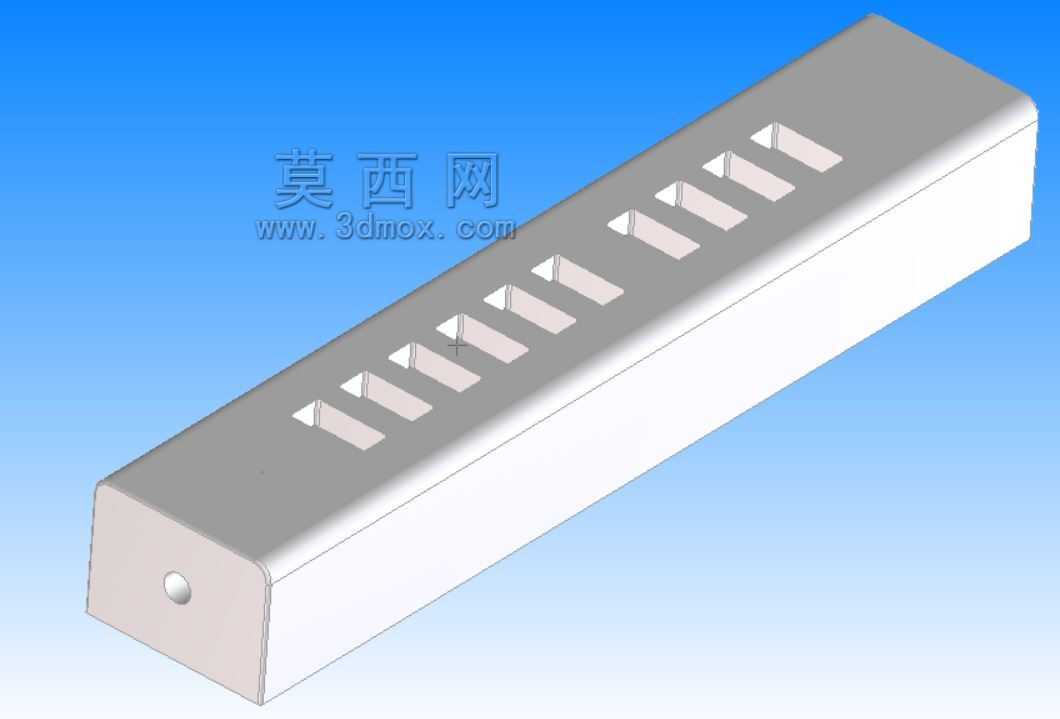

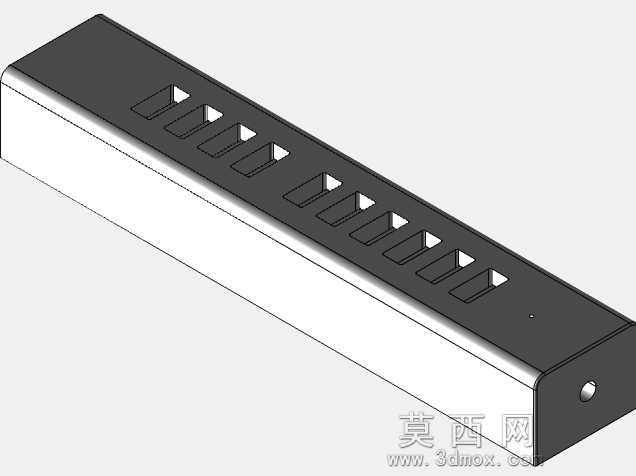

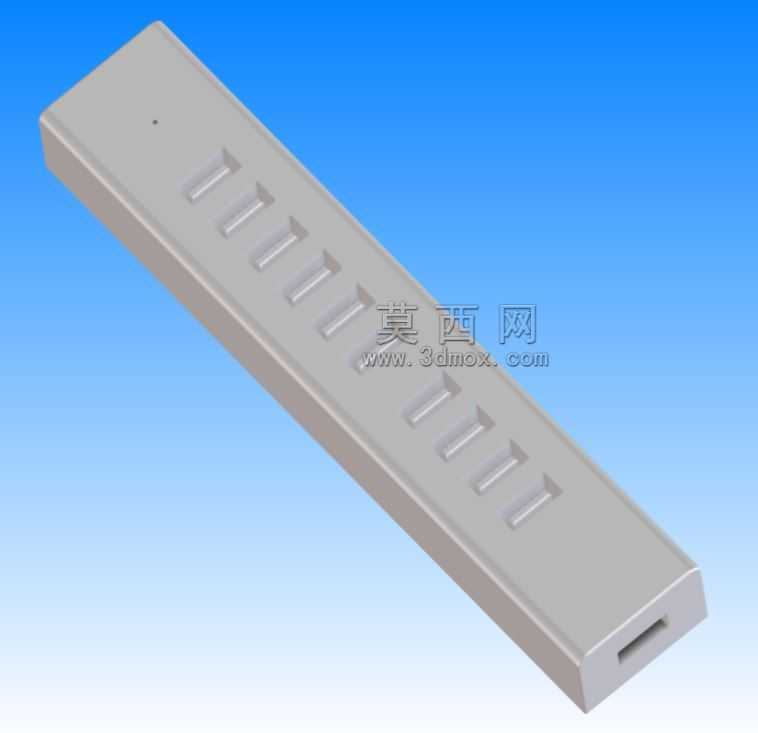

　　在日常办公、工业测控、数码调试等场景中，主机原生USB接口数量不足是高频出现的使用痛点，这类多端口USB集线器的核心作用，就是通过单路上行USB链路，扩展出多路下行接口，满足多外设同时接入的需求，避免频繁插拔更换设备的操作损耗，也能减少主机接口的物理磨损。这款十端口的USB2.0集线器采用长条形一体化壳体设计，整体结构走极简实用路线，壳体分为上下盖两部分，通过端侧的固定结构完成装配，没有外露的螺丝孔位，既保证了外观的整体性，也能减少日常使用中灰尘、液体溅入的缝隙风险。从结构设计的角度看，这类集线器的壳体尺寸规划首先要匹配内部PCB板的排布逻辑，十个下行USB接口沿壳体长度方向等距排布，每个接口之间预留足够的插拔操作空间，

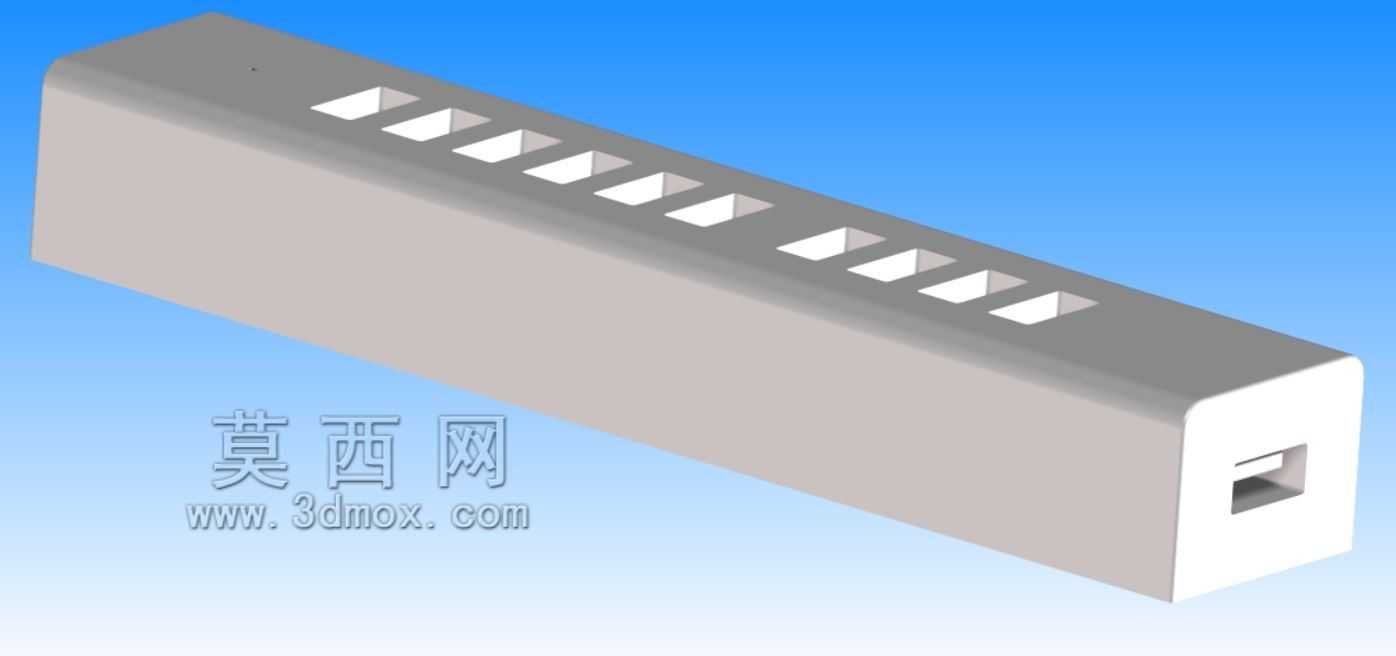

　　避免相邻接口插入设备时出现干涉，尤其是遇到体积偏大的U盘、无线接收器这类外设时，合理的接口间距能保证所有端口都能同时正常使用，不会出现端口被遮挡浪费的情况。上行接口设置在壳体的短边端侧，和端口排布方向垂直，这种布局能让上行连接线的走线方向和设备摆放方向适配，不管是平放在桌面，还是通过卡扣固定在工位挡板、设备机架侧面，连接线都不会出现过度弯折的情况，能延长线材的使用寿命。壳体表面做了平直的切面处理，没有多余的曲面造型，一方面是降低注塑生产的模具复杂度，提升量产时的成品率，另一方面平直的底面能保证设备放置时的稳定性，不会因为底面弧度出现滑动、歪斜的情况，端侧的指示灯位置做了内嵌式设计，光线从半透明的导光结构透出，既能清晰显示设备的供电、

　　数据传输状态，也不会因为指示灯过于突兀破坏壳体的整体平整度。在实际应用场景中，这类集线器除了普通办公场景下连接鼠标、键盘、U盘、打印机等外设，在工业现场的小型测控工位上，也可以用来连接多个数据采集模块、调试适配器、编程器等设备，因为USB2.0的带宽足够支撑这类低速率外设的同时传输，不需要占用更高规格的USB3.0接口资源，长条形的结构也方便在狭窄的设备机柜、操作台边缘进行固定安装，不需要占用太大的台面空间。设计过程中，壳体的壁厚做了均匀化处理，避免注塑成型时出现缩痕、翘曲等缺陷，上下盖的卡扣位置沿壳体长边均匀分布，保证装配后壳体的结合缝隙均匀一致，不会出现局部翘起、缝隙过大的问题，端侧的固定螺丝隐藏在端盖内部，

　　装配完成后从外部看不到固定件，既美观也能避免日常使用中螺丝松动脱落的风险。接口部分的开孔尺寸严格匹配USB标准接口的公差范围，既能保证接口插件顺利插入，也不会因为开孔过大导致内部PCB板出现晃动，每个接口对应的壳体开孔位置都做了微小的导向倒角，插入设备时不需要刻意对准就能顺利滑入接口，降低盲插时的操作难度。从安装边界来看，这款集线器的整体宽度和厚度都控制在较小的范围内，就算是在桌面显示器下方、键盘侧边这类狭窄空间也能顺利放置，壳体的边角做了小圆弧过渡，不会因为尖锐边角划伤操作人员或者周边的线材，整体重量控制合理，不会因为连接线的拉扯导致设备移位，也不会因为过重给安装固定的位置带来额外负载。在内部结构的适配设计上，壳体内部预留了PCB板的定位柱位置，装配时PCB板可以直接卡在定位柱上，不需要额外打胶固定，既能提升装配效率，也方便后期的维护检修，内部空间还预留了足够的散热余量，十个端口同时满负载工作时，芯片产生的热量可以通过壳体均匀散出，不会因为局部积热导致设备工作不稳定。
