罗茨鼓风机外壳结构三维设计模型

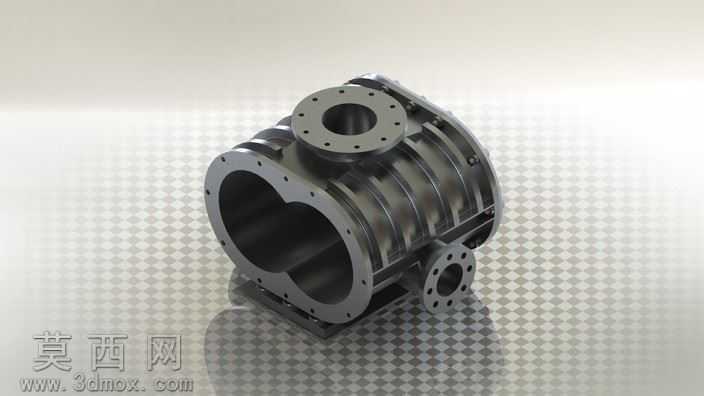

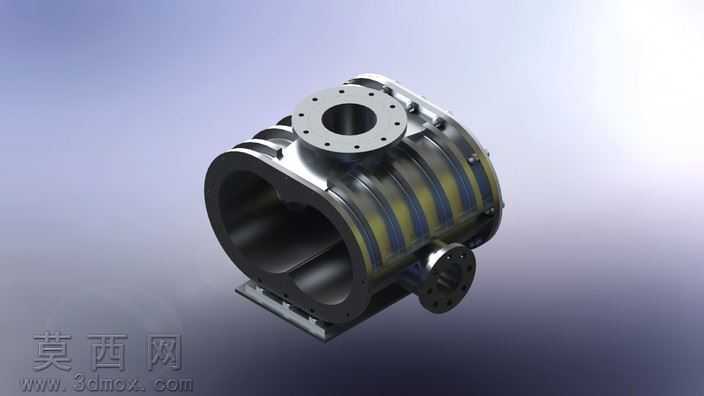

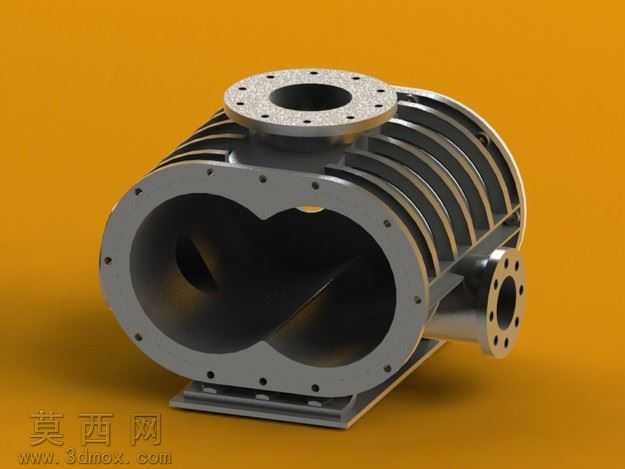

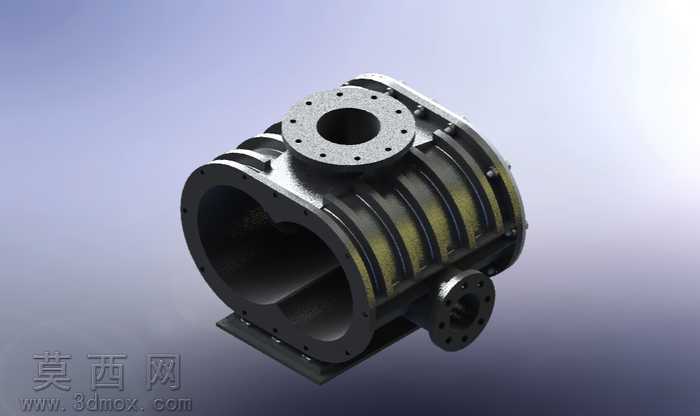

本模型为罗茨鼓风机的外壳主体结构，采用SolidWorks进行全参数化三维建模，建模过程严格遵循风机壳体的实际生产工艺逻辑，完整还原了壳体的所有结构特征。建模初期先梳理壳体的功能分区：包含两端的叶轮安装腔、顶部的进出气法兰接口、侧部的附属连接端口以及底部的安装固定底座，通过多实体建模方式分别构建各功能段结构后进行布尔合并，保证壳体整体结构的连贯性。模型对壳体外壁的加强筋结构做了精细化还原，沿腔体轴向排布的纵向加强筋采用等距阵列特征生成，筋条的厚度、过渡圆角均参考实际铸造工艺要求设置，避免出现应力集中的尖锐结构。各法兰端面上的螺栓孔采用圆周阵列方式排布，孔位的分度圆直径、孔径大小均匹配通用风机的连接标准，法兰端面的密封槽结构也做了完整呈现，可直接用于后续的密封件装配模拟。材质渲染阶段，为壳体赋予了铸铁材质效果，通过调整材质的粗糙度、金属度参数，还原铸造壳体表面的亚光金属质感，同时对加强筋处做了轻微的做旧效果处理，模拟实际铸件表面的色泽差异，渲染输出的效果图清晰展现了壳体的空间结构与细节特征。结构设计上充分考虑了壳体的承压需求，腔体壁厚采用均匀过渡设计，在法兰与腔体衔接处、底座与腔体连接位置均设置了加厚过渡段，既保证壳体的结构强度，也符合铸造生产的壁厚均匀要求，避免出现缩孔、浇不足等铸造缺陷。模型同时保留了各结构的参数化特征，可根据不同的风量、风压参数需求调整腔体直径、长度以及法兰接口尺寸，适配不同规格的罗茨鼓风机设计需求，整体模型结构完整，特征清晰，可用于风机的装配干涉检查、有限元强度分析以及生产加工的图纸输出参考。
