线性气动压杆执行机构三维结构设计

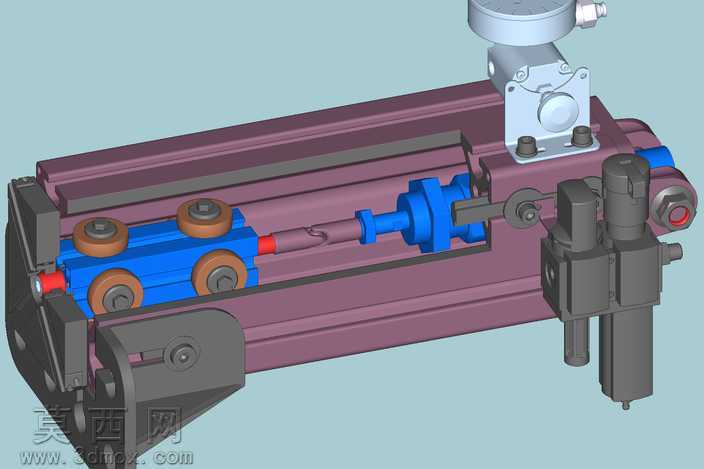

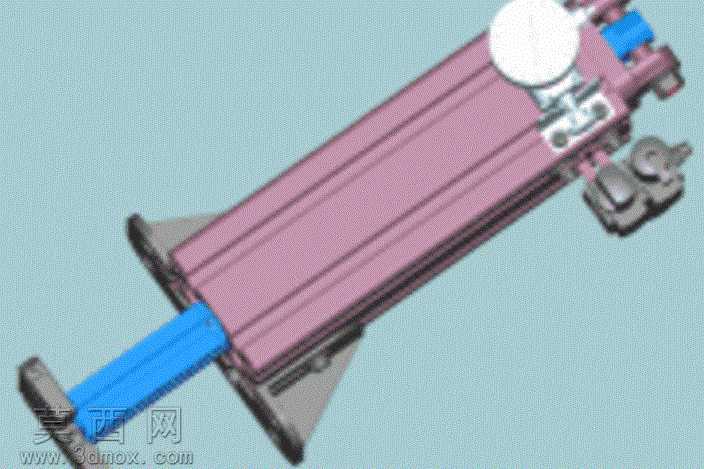

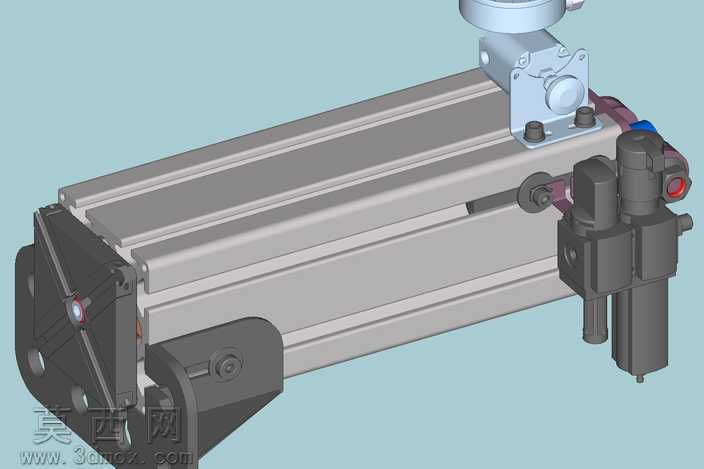

本作品为线性气动压杆执行机构的三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对每一处装配结构进行了精细化的尺寸约束，确保各部件在虚拟装配环境下无干涉、可实现预设的运动逻辑。建模阶段首先完成主体承载型材的搭建，采用拉伸、切除等基础特征构建型材的腔体结构，预留出内部组件的安装空间，同时对型材的安装孔位、定位槽进行精准定位，保证后续组件的装配基准统一。内部的传动压杆部分采用回转类特征建模，对压杆的连接轴段、密封段、驱动端分别进行特征细化，匹配对应的密封件、连接件的安装尺寸，压杆外部的蓝色承载座采用多实体建模方式拆分出滚轮安装位、导向接触面，四个导向滚轮分别通过旋转特征构建轮体、轴承安装腔，装配后与型材内壁的导向面形成滚动配合，大幅降低压杆往复运动的摩擦阻力。上部的气动控制阀体部分，对阀体的气路接口、调节旋钮、安装法兰进行细节还原，阀体与主型材的连接支架采用钣金特征与机加工特征结合的方式构建，还原支架的折弯结构、安装螺栓孔位，侧部的气动控制组件分别构建电磁阀体、消音接口、气路接头，还原气路控制单元的完整布局。材质渲染阶段，对主体型材赋予哑光紫棕金属材质模拟阳极氧化铝合金质感，内部承载座赋予亮蓝色工程塑料材质区分功能部件，滚轮赋予深棕色聚氨酯包胶材质搭配金属轮芯，阀体与金属支架赋予银灰色铸铝材质，密封件、气路接头赋予黑色橡胶与金属镀铬材质，通过材质区分清晰展现各部件的功能属性与装配层次。结构设计上采用气动驱动搭配滚轮导向的方案，压杆的直线运动通过四个滚轮实现多点支撑导向，避免长行程压杆出现运动卡滞，侧置的控制阀组可直接集成在执行机构本体上，缩短气路路径提升响应速度，整体结构紧凑集成度高，可直接应用在自动化压装、工件压紧、真空拾取配套的执行工位，建模过程中对所有运动部件预留了合理的运动间隙，同时还原了各紧固件的安装位置与规格，可直接导出工程图用于实际加工生产。
