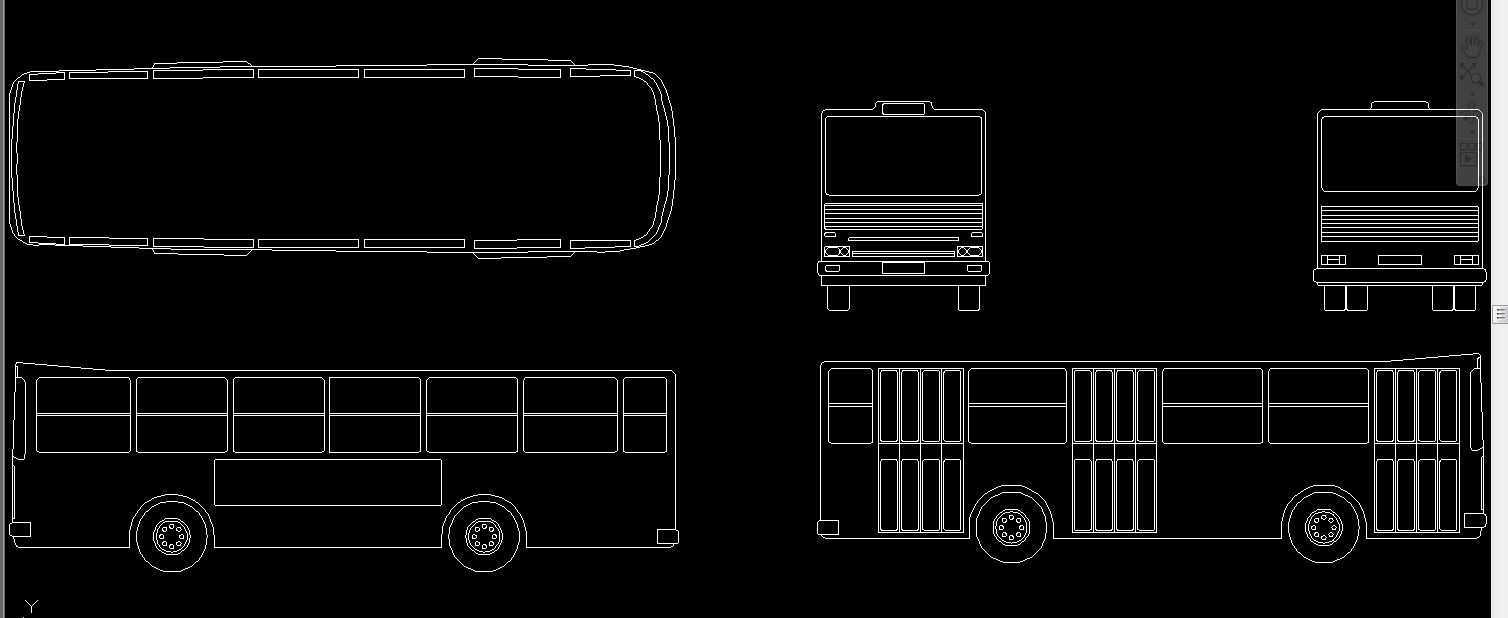

城市公交客车多视角线框结构设计方案

　　整车长度根据运力需求设定在10-12米区间，既可以满足高峰时段80-100人的载客需求，也能适配多数城市路口的转弯要求，不会出现转弯占道影响对向车辆通行的问题。顶视视角的线框轮廓，重点是标定车顶的设备安装边界，除了常规的空调机组安装位，还要预留新能源车型的动力电池顶置安装空间、通风换气口的布置位置，同时要把车顶的圆弧过渡曲率做精准，避免高速行驶时产生过大的风阻，也能减少雨天行车时车顶积水顺着侧窗流淌影响乘客视线的问题。前视视角的线框设计，核心要兼顾驾驶视野与前脸功能件的排布，前挡风玻璃的倾角要控制在合理区间，倾角过小会增大风阻，倾角过大会导致阳光直射仪表盘产生反光影响驾驶安全，同时前围的保险杠安装位、前照灯组的布置区域、日常做城市客运载具结构方案时，公交客车的多视角线框建模是前期方案敲定阶段绕不开的环节，不同于后期做精细化总成拆分的数模，这类覆盖顶视、前视、侧视的全视角线框结构，核心是先把整车的外轮廓边界、各功能区域的排布逻辑捋顺，给后续的底盘适配、内饰布局、外饰件安装留足调整空间。先从实际运营场景倒推设计逻辑，城市公交的核心使用场景是建成区固定线路的高频次客运，停靠站点间距短，乘客上下车频次高，日常行驶路况以城市铺装路面为主，极少面临非铺装路面的大冲击载荷，所以在轮廓设定上，首先要匹配城市道路的通行限界，常规城市道路的单车道宽度为3.5米，路口转弯半径普遍在10-12米区间，所以整车宽度控制在2.5米以内，

　　前乘客门的开启边界都要在这个视角下做精准标定，要保证前乘客门开启后净宽度不小于0.9米，满足高峰时段双人并行上下车的通行需求，降低站点停靠的等待时长。两个不同的侧视视角，分别对应不同车门布局的公交方案，其中双车门布局的车型，采用前门上客、后门下客的分流逻辑，前后门之间的区域设置横向座椅，车门正对的区域留出足够的站立空间，匹配高峰时段大客流的承载需求；三车门布局的车型则适用于大客流的干线线路，中门区域增加的车门可以进一步提升上下客效率，减少站点停靠时间。侧围的线框设计还要重点标定车窗的排布位置，车窗下沿高度要控制在1.1米左右，既可以保证站立乘客的扶手安装高度符合人机工程要求，也能让坐姿乘客拥有良好的侧向视野，

　　同时侧围的轮包凸起边界要精准预留，避免后续安装轮胎、悬架组件时出现空间干涉，轮拱与轮胎之间的间隙要控制在15-20厘米，既可以满足悬架跳动的行程需求，也不会因为间隙过大导致整车外观显得臃肿。在建模思路上，这类多视角线框结构采用统一的坐标基准，所有视角的轮廓线都对齐整车的三维坐标原点，顶视、前视、侧视的轮廓边界可以直接投影生成对应的工程图纸，给后续的车身蒙皮裁切、骨架焊接提供直接的尺寸参考。不同于乘用车的流线型设计，公交客车的侧围线条尽量平直，一方面可以降低车身骨架的加工难度，减少异形曲面的钣金加工成本，另一方面平直的侧围也方便后期粘贴运营线路标识、商业广告，降低运营方的后期维护成本。设计过程中还要考虑整车的通过性参数，

　　前悬长度控制在2.2米以内，后悬长度控制在3.2米以内，接近角与离去角不小于7度，满足城市道路常见的减速带、路缘石通行需求，不会出现上下坡、过减速带时磕碰前后保险杠的问题。车门的开启轨迹也要在线框阶段做运动干涉校核，不管是内摆门还是外摆门，开启过程中都不能超出整车的外轮廓边界，避免停靠站点时车门开启刮碰到站台护栏或者候车乘客。车窗的分隔尺寸也要匹配玻璃的常规加工规格，单块侧窗玻璃宽度控制在1.2-1.5米区间，降低玻璃的定制成本，也方便后期玻璃破损后的更换维护。车顶的轮廓线还要考虑排水坡度，整车顶面向两侧带有微小的倾斜角度，避免雨天车顶积水，同时车顶边缘的导流槽位置也要在线框上做明确标定，让雨水可以顺着导流槽从车头车尾的排水口排出，不会顺着侧窗流淌在车身上留下明显的水痕。从结构落地的角度，这类线框模型确定的外轮廓尺寸，后续可以直接对接车身骨架的矩形管排布，骨架的主梁沿着线框的轮廓走向布置，既可以保证车身的结构强度，也能最大化利用车内空间，不会因为骨架排布不合理侵占乘客的乘坐或者站立空间。针对城市公交低速高频启停的运营特点，前围的保险杠区域预留足够的缓冲结构安装空间，发生低速碰撞时可以优先通过缓冲结构吸能，降低碰撞对车身主结构的损伤，减少维修成本。侧围的腰线位置做加强筋的预留布置，提升侧围的抗剐蹭能力，毕竟城市道路行驶时公交车辆经常会与社会车辆发生近距离并行，轻微剐蹭是运营中常见的情况，加强筋结构可以降低剐蹭后的钣金变形程度。
