对开式径向滑动轴承座结构设计

　　在常规的轴系传动布局中，这类对开式径向支撑结构的应用场景覆盖了从轻载输送设备到中载冶金辅机的多个工况区间，区别于整体式轴套结构，它的核心优势在于轴系装配完成后仍可完成支撑部件的拆装调整，不需要对整个轴系进行轴向抽拉拆解，在设备维护、轴系对中调整环节能大幅降低现场作业的工作量。从实际使用场景来看，这类结构常被布置在传动轴的中间支撑点位，尤其是长轴跨距较大、轴上已经预装了齿轮、带轮、联轴器等零件无法从端部穿装整体轴承的位置，比如输送线的长辊轴支撑、小型破碎机的转子中间支撑、风机传动轴的非动力端支撑点位，都能看到这类结构的应用。

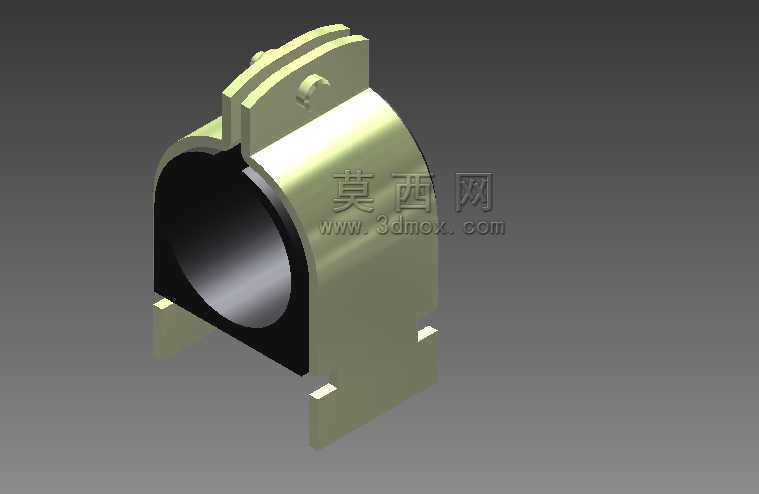

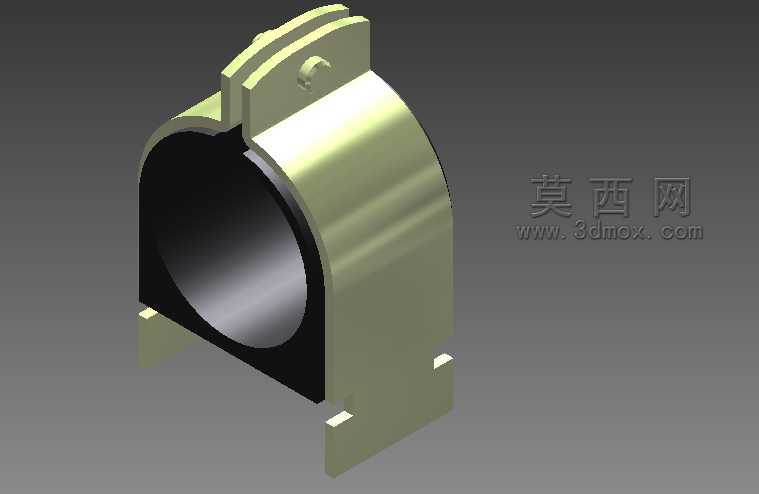

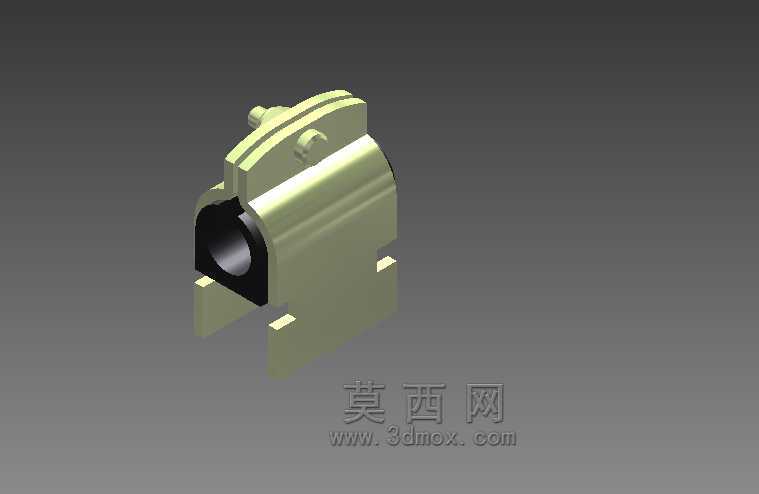

　　从功能特性上看，这个结构分为上下两个对开的壳体部分，上半壳顶部设置了定位凸台与注油结构的安装位，下半壳两侧延伸出带安装缺口的固定支脚，上下壳体结合面做了精准的贴合加工，保证合装之后内孔的圆柱度偏差控制在轴系运行允许的范围内，避免出现轴瓦偏磨、局部应力集中的问题。内孔部分预留了轴瓦的安装空间，实际使用时会在内孔镶嵌铜基或者巴氏合金材质的轴瓦，轴瓦和壳体之间通过定位销或者止口结构防止周向转动，上下壳体合装之后通过两侧的连接螺栓完成锁紧，锁紧力矩需要根据轴径大小、运行载荷做匹配，避免过紧导致轴瓦变形抱轴，或是过松出现运行振动、结合面漏油的问题。

　　设计这类结构的时候，首先要明确的是安装边界条件：下半壳支脚的安装缺口是为了适配T型螺栓或者地脚螺栓的固定，缺口的宽度、支脚的厚度需要匹配对应规格螺栓的抗拉强度，保证设备运行时支撑结构不会出现固定松动；内孔的直径尺寸要和选配的轴瓦外径做过盈配合设计，过盈量根据壳体材质、轴瓦材质的不同做调整，铸铁壳体搭配铜轴瓦的情况下，过盈量通常控制在轴瓦外径的千分之0.5到千分之1之间，既保证轴瓦不会在壳体内转动，又不会因为过盈量太大导致轴瓦内孔收缩变形。上下壳体的结合面位置需要设计定位结构，通常是在结合面的两端设置定位销孔，合装加工内孔之前先完成定位销的装配，保证上下半孔的同轴度，避免合装之后内孔出现错边，刮伤轴瓦表面。

　　从外形尺寸的匹配逻辑来看，壳体的外径厚度需要根据径向载荷的大小做强度校核，尤其是下半壳支脚和主体连接的位置，是应力集中的高发区域，设计时需要做合理的圆角过渡，避免直角结构导致的应力断裂；顶部的凸台结构一方面是作为吊装、拆卸的着力点，另一方面也可以预留油杯、注油通道的安装位置，保证运行过程中润滑油能够顺利进入轴瓦和轴颈的摩擦面，形成稳定的油膜降低磨损。两侧的支脚安装面需要保证平面度要求，安装时和设备机架的支撑面完全贴合，避免出现支脚悬空、壳体受迫变形的问题，实际安装过程中如果出现支撑面平面度不足的情况，需要通过配磨垫片调整间隙，不能强行锁紧螺栓导致壳体变形，否则会直接影响内孔的圆柱度，导致轴系运行温升过高、振动超标。

　　在结构细节的处理上，上下壳体的结合面不需要加密封垫片，因为金属面直接贴合才能保证内孔的尺寸精度，密封主要依靠轴瓦两端的密封圈或者挡油环结构，防止润滑油泄漏同时阻挡外部的粉尘、碎屑进入摩擦面。上半壳顶部的凸台还可以设计油槽的连通结构，让注入的润滑油能够沿着轴瓦内壁的油槽均匀分布到整个摩擦接触面，避免局部干磨。这类结构的设计难点在于合装内孔的形位公差控制，必须在上下壳体完成锁紧、定位销装配到位的状态下进行内孔的精加工，才能保证最终的尺寸精度，如果分开加工上下半孔再合装，必然会出现错边、同轴度超差的问题，这也是很多新手设计这类结构时容易忽略的工艺问题。

　　实际选型使用时，还要考虑轴系的热膨胀量，轴瓦和轴颈之间的配合间隙需要根据运行温度、轴的转速做调整，高速轻载工况下间隙可以适当放大，低速重载工况下间隙要适当缩小，保证运行时油膜能够稳定形成。另外这类对开结构的拆卸维护非常方便，当轴瓦出现磨损超差的时候，只需要松开上下壳体的连接螺栓，拿掉上半壳就可以直接更换轴瓦，不需要拆卸轴上的其他传动部件，对于连续生产的产线设备来说，这种维护便利性是整体式轴承座无法比拟的，这也是它在工业设备中被广泛应用的核心原因。
