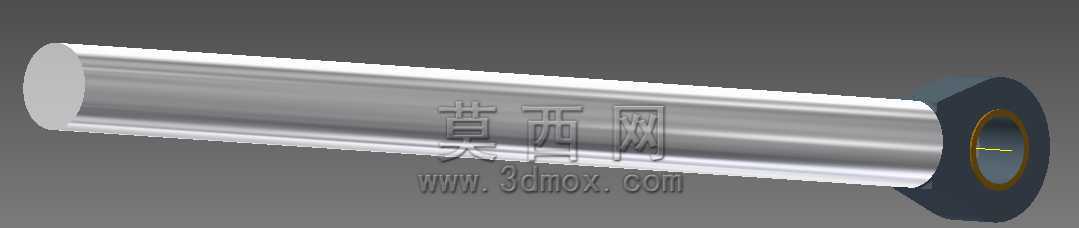

外螺纹带安装法兰金属连接轴结构

　　这类带安装法兰的外螺纹金属轴，在流体输送管路配套、小型动力输出单元、工装夹具定位模块里都有很广的适配场景，日常做设备改型或者新结构设计时，经常会碰到需要兼顾周向传动、轴向定位、端部密封衔接的需求，这个结构刚好能覆盖这类使用场景。从实际使用逻辑来看，轴身的光滑圆柱段主要承担径向承载作用，和配套的滑动衬套或者滚动轴承内圈配合时，能保证回转过程的同轴度，表面加工的粗糙度需要控制在合理区间，避免配合间隙过大引发回转跳动，或是过盈量超标导致装配时压装困难、运行过程温升异常。端部的外螺纹段不是用来做普通紧固件连接的，更多是用来锁紧端部的配套连接件，比如带内螺纹的调节手轮、管路端的压紧螺母、传动端的联轴器锁母，螺纹的旋合长度经过匹配设计，

　　既不会因为螺纹太短导致锁止力不足出现松脱，也不会因为螺纹过长浪费加工工时、增加不必要的轴向尺寸占用。尾部的一体式法兰结构是整个零件的安装定位核心，法兰端面上可以加工对应的销孔或者螺栓过孔，安装时直接贴合设备的安装基准面，通过螺栓或者定位销完成固定，不需要额外加工轴肩定位套，能减少装配环节的零件数量，降低累计安装误差。做这个结构的三维建模时，首先要确定轴身的基准轴线，所有回转特征都要以这条轴线为公共基准，避免后续出工程图时出现形位公差基准混乱的问题。外螺纹段的收尾处要做合理的退刀槽设计，退刀槽的宽度和深度要匹配常用螺纹加工刀具的参数，不然实际机加工时会出现螺纹收尾不完整、螺母无法旋到指定位置的问题。法兰和轴身衔接的位置要做圆角过渡，

　　不能直接做成直角尖角，不然零件在承受交变载荷的时候，应力会集中在直角衔接处，长时间运行容易出现疲劳断裂，圆角的半径要根据轴径大小匹配，不能太大导致法兰安装面的有效接触面积不足，也不能太小起不到应力释放的作用。从安装边界来看，轴身的长度要匹配安装位的纵深尺寸，光滑段的长度要覆盖轴承或者衬套的配合宽度，同时预留出密封件的安装槽位，密封槽的尺寸要和常用的O型圈或者骨架油封规格匹配，避免出现密封件选型困难的问题。法兰的外径要比安装位的沉孔直径小一定的间隙，方便安装时调整同轴度，法兰的厚度要满足螺栓锁紧时的强度要求，不能太薄导致锁紧时法兰变形，也不能太厚增加不必要的零件重量。实际选型使用时，要注意轴身的承载能力和配套负载的匹配，

　　如果是用来传递扭矩的场景，要校核轴身最小截面处的抗扭强度，特别是退刀槽、螺纹收尾这些截面突变的位置，要结合实际运行的转速、负载冲击情况做强度验算，避免运行过程中出现断轴故障。如果是用在有腐蚀环境的场景，还要对应选择合适的材质，比如普通工况用45号钢做调质处理就能满足要求，有腐蚀的工况可以选不锈钢材质，表面做相应的钝化处理，有耐磨要求的场景还可以对轴身配合面做高频淬火处理，提升表面硬度延长使用寿命。建模过程中还要注意各个特征的工艺合理性，比如轴端要做倒角处理，方便装配时引导轴承、密封件、螺母等零件顺利装入，避免尖锐的轴端刮伤配合零件的内孔表面，也能减少安装时的磕碰损伤。法兰上的安装孔位置要和设备安装基准的孔位一一对应，孔位的位置度公差要控制在合理范围，不然安装时会出现螺栓无法穿入的问题。
