双工位摇臂式顶升承载工装结构设计

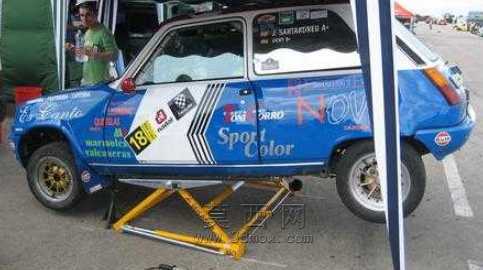

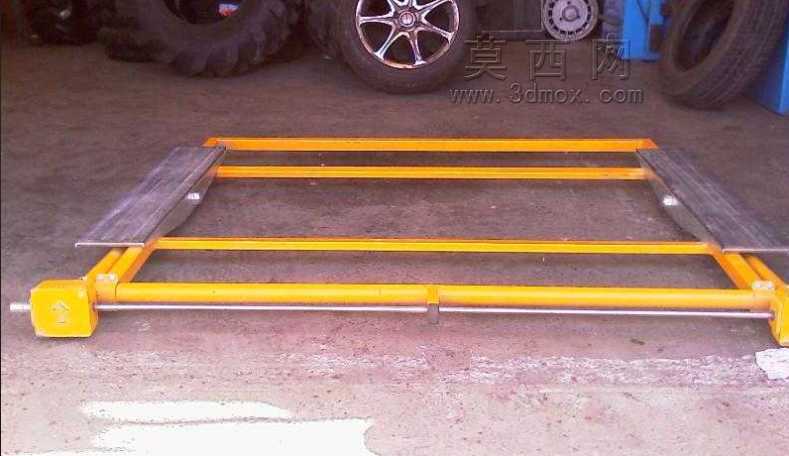

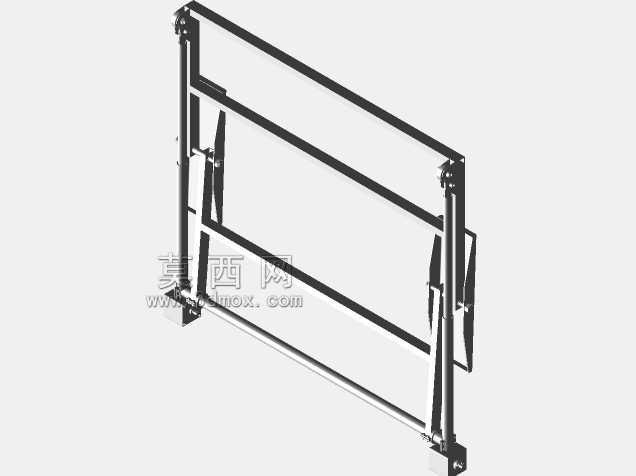

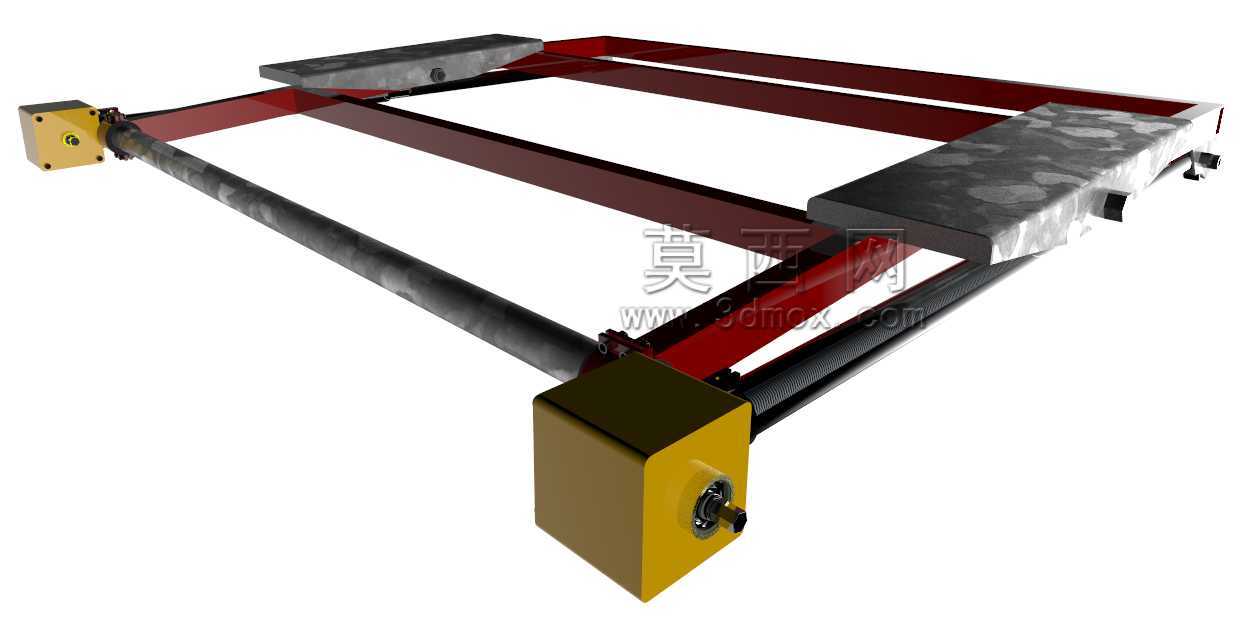

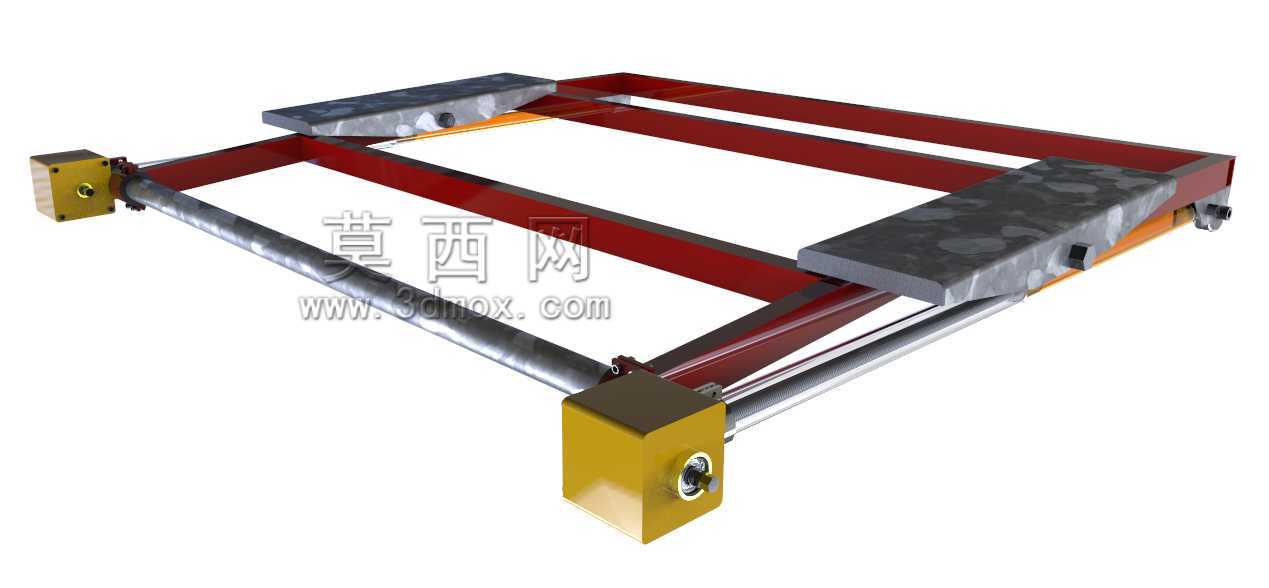

　　在汽车零部件装配、重型工装夹具换位、生产线重载工件转序这类场景里，常规的垂直顶升结构往往受限于安装空间，无法在侧方预留驱动位置的工位完成顶升作业，这款摇臂式顶升承载结构正是针对这类窄空间侧装驱动需求开发的。从结构布局来看，整体采用双平行横梁作为主承载框架，两根横梁之间通过横向连接筋做刚性拉结，避免重载下横梁出现侧向扭转变形，横梁两端的支撑座采用方块式铸钢基体，内部集成摇臂转轴与顶升传动副，驱动端设置在支撑座外侧，可直接连接手动摇杆或者外接动力源，不需要在顶升结构正下方预留驱动安装空间，适配很多底部有输送线体、无法布置垂直驱动的工位。

　　实际作业过程中，摇臂转轴转动时会带动两端的顶升块同步抬升，两个独立的承载垫板分别固定在顶升块上方，垫板表面做了防滑纹理处理，和工件接触面的摩擦系数控制在0.35以上，避免顶升过程中工件出现滑移。和普通螺旋千斤顶不同的是，这款结构的顶升行程是通过摇臂的摆动角度控制的，不需要做长行程的螺杆伸缩，整体收拢后的高度可以控制在120mm以内，能够直接嵌入到辊道线、装配平台的预留槽内，非工作状态下垫板上表面和平台面齐平，不会影响工件的正常水平输送。

　　设计阶段针对承载边界做了针对性的强化，单根横梁的截面采用矩形管加内部加强筋的结构，按照单工位2吨的额定承载做静力学仿真，横梁的最大挠度控制在0.2mm/m以内，摇臂转轴采用40Cr调质处理，轴肩位置做圆角过渡避免应力集中，转轴和支撑座之间采用铜基自润滑轴套，不需要频繁加注润滑脂就能满足长期往复摆动的耐磨需求。两端的驱动轴采用贯通式设计，单侧输入动力就能带动两端摇臂同步动作，避免两端顶升不同步导致的工件倾斜问题，传动副的减速比设置为1:28，手动驱动时只需要施加150N左右的摇杆力就能达到额定顶升载荷，不需要额外配置助力装置。

　　安装边界方面，整体框架的宽度可以根据工位的实际需求调整横向连接筋的长度，适配不同宽度的工件承载需求，支撑座底部设置了四个安装固定孔，可以通过T型螺栓直接固定在平台的T型槽内，也可以通过压板压接在地面基础上，不需要做预埋处理。顶升块的升降导向采用内嵌式导轨，导轨面做淬火处理，硬度达到HRC45以上，长期承受偏载也不会出现导向面拉伤的问题。承载垫板的位置可以根据工件的支撑点位置做横向微调，垫板下方设置了腰型孔，调整范围在±50mm以内，能够适配不同尺寸规格的工件支撑需求，不需要针对每种工件单独更换承载工装。

　　在生产线实际应用中，这类摇臂顶升结构常用来在装配工位抬升发动机壳体、变速箱总成这类重型工件，让工件脱离辊道面后可以完成底部螺栓紧固、密封圈安装等作业，也可以用在焊接工装的换位环节，顶升后带动工件旋转一定角度完成不同焊缝的焊接作业。和剪叉式顶升结构相比，这款摇臂结构的零部件数量更少，日常维护只需要定期检查轴套的磨损情况，没有复杂的铰接点需要维护，整体的故障率更低，在重载频繁启停的工位上使用寿命比普通剪叉结构高40%以上。结构的所有外露部件都做了喷塑处理，能够适配车间内的切削液、焊接飞溅等恶劣工况，不会轻易出现锈蚀或者涂层脱落的问题。
