电动汽车电控液压顶升装置结构设计

　　在新能源汽车售后维保、户外应急救援场景中，传统手动液压千斤顶需要操作人员反复压动压杆完成顶升，面对整备质量普遍超过1.5吨的电动车型，操作劳动强度大，顶升速度难以控制，尤其在路边换胎、底盘检修的非平整路面场景下，手动操作的稳定性与安全性存在明显短板。这款电动驱动的液压顶升装置，正是针对电动汽车维保场景的特殊需求完成的结构设计，整套机构整合了动力单元、液压执行单元、手动应急单元与支撑底座，可在无外接气源的场景下独立完成车辆顶升作业。

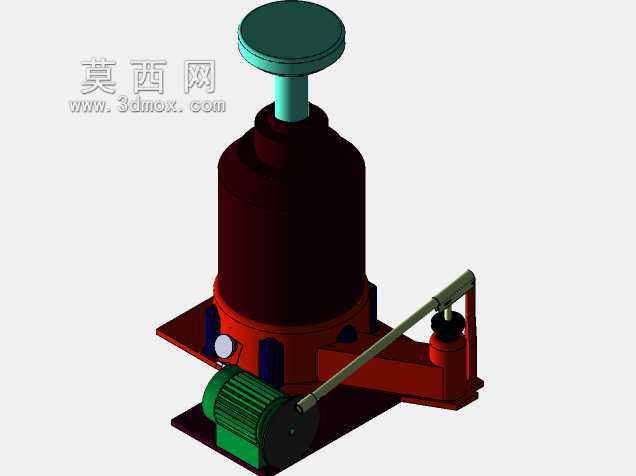

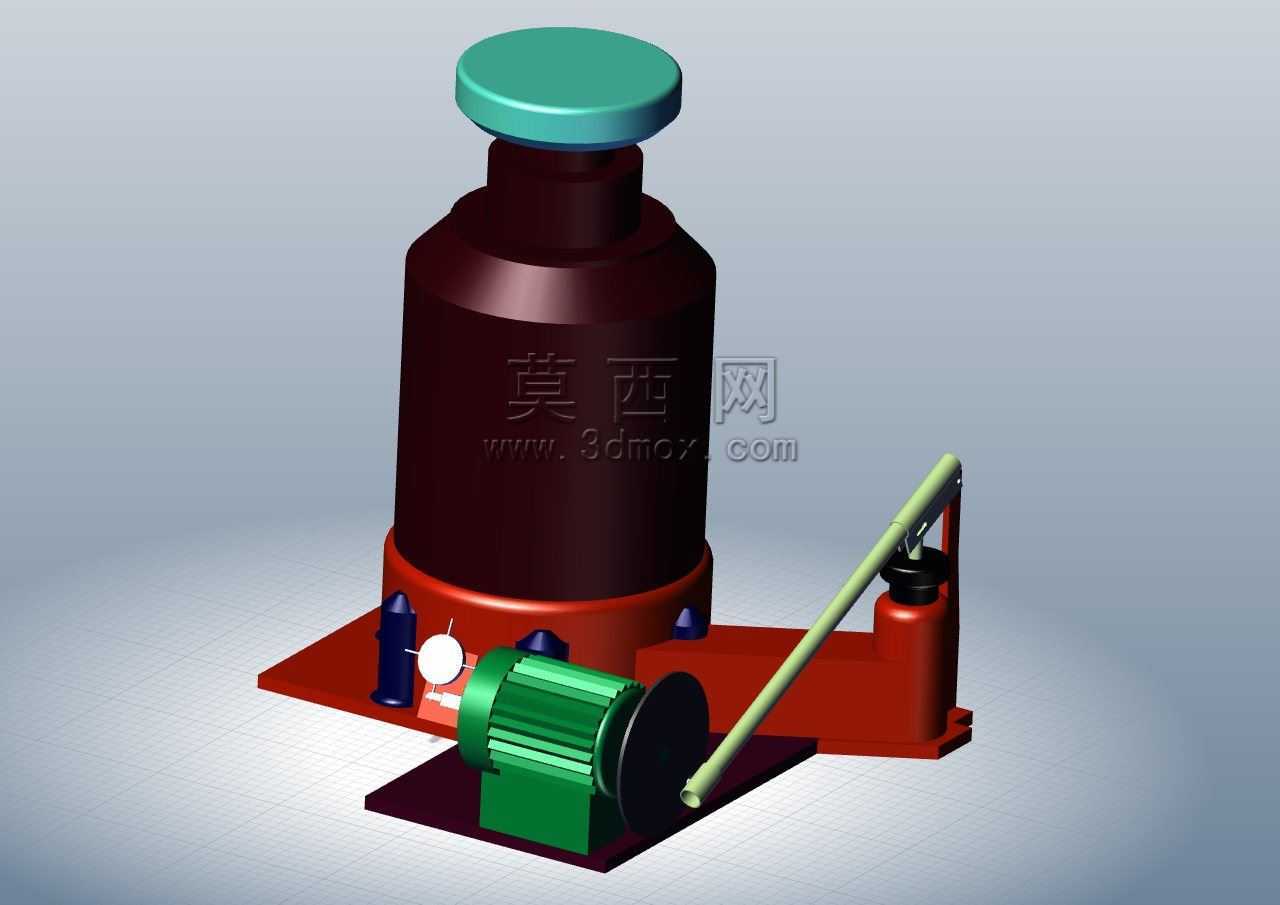

　　从结构布局来看，装置采用立式液压油缸作为核心执行部件，油缸顶部设置大直径圆形支撑托盘，托盘表面做防滑纹理处理，与车辆底盘指定顶升点位接触时可增大接触摩擦力，避免顶升过程中出现支撑滑脱的风险。油缸主体采用阶梯式变径设计，在保证顶升行程的前提下缩小了设备收纳状态的整体高度，适配家用轿车、SUV等不同车型的底盘离地间隙，最低收纳高度可满足多数电动车型侧裙下方的伸入空间要求，顶升行程覆盖常规维保作业所需的底盘抬升高度，作业时可将车轮抬升至完全脱离地面，满足轮胎更换、底盘紧固件检查、制动系统检修等常规作业的空间需求。

　　动力驱动部分采用低压直流电机作为动力源，电机输出端连接偏心柱塞泵结构，将电机的旋转运动转化为液压油的压力输出，通过内置油路将高压油液输送至主油缸腔，推动柱塞杆向上完成顶升动作。设计过程中针对电机与泵体的连接位置做了同轴度优化，避免高速运转时出现偏磨导致的内泄问题，电机外壳设置散热筋结构，连续顶升作业时可快速散发绕组热量，避免长时间工作出现过热保护停机。装置侧面保留了传统手动压杆结构，当车辆亏电或电机出现故障时，可切换至手动操作模式完成顶升或回落动作，兼顾电动操作的便捷性与手动操作的应急可靠性。

　　控制逻辑层面预留了电控调速接口，可通过外接控制单元调节电机的运转转速，进而控制液压油的输出流量，实现顶升速度的无级调节，在顶升初始阶段可采用快速进给模式缩短作业准备时间，当支撑托盘接近车辆底盘顶升点位时切换为低速进给模式，避免刚性冲击损伤底盘电池包或结构件，顶升到位后液压系统自带单向锁止功能，可自动封闭油路保持支撑高度，不会因为负载波动出现缓慢回落的问题，保障作业过程中的支撑稳定性。回落操作采用泄压阀控制，旋转泄压旋钮即可控制油缸回落速度，避免快速下落导致的车辆冲击或人员磕碰风险。

　　底座部分采用加宽一体式铸钢支撑结构，底部设置多个接触支脚，在沥青路面、硬化土路等不同地面条件下均可保持稳定支撑，避免顶升过程中出现底座侧倾。整套机构的安装边界充分考虑了车载收纳需求，整体轮廓尺寸适配多数车辆后备箱的储物格空间，日常可随车携带应对突发的轮胎故障，也可配置在维保门店作为轻型车辆维保的专用举升工具。设计过程中对所有受力部件做了强度校核，油缸壁厚、底座厚度、支撑托盘的承载能力均按照额定负载的1.5倍安全系数做冗余设计，可承受电动车型整备质量下的长期支撑载荷，不会出现结构变形或开裂问题。油路密封件采用耐油橡胶材质，可适应不同地域的环境温度变化，避免低温环境下密封件硬化导致的油液渗漏问题，提升设备在不同使用场景下的可靠性。
